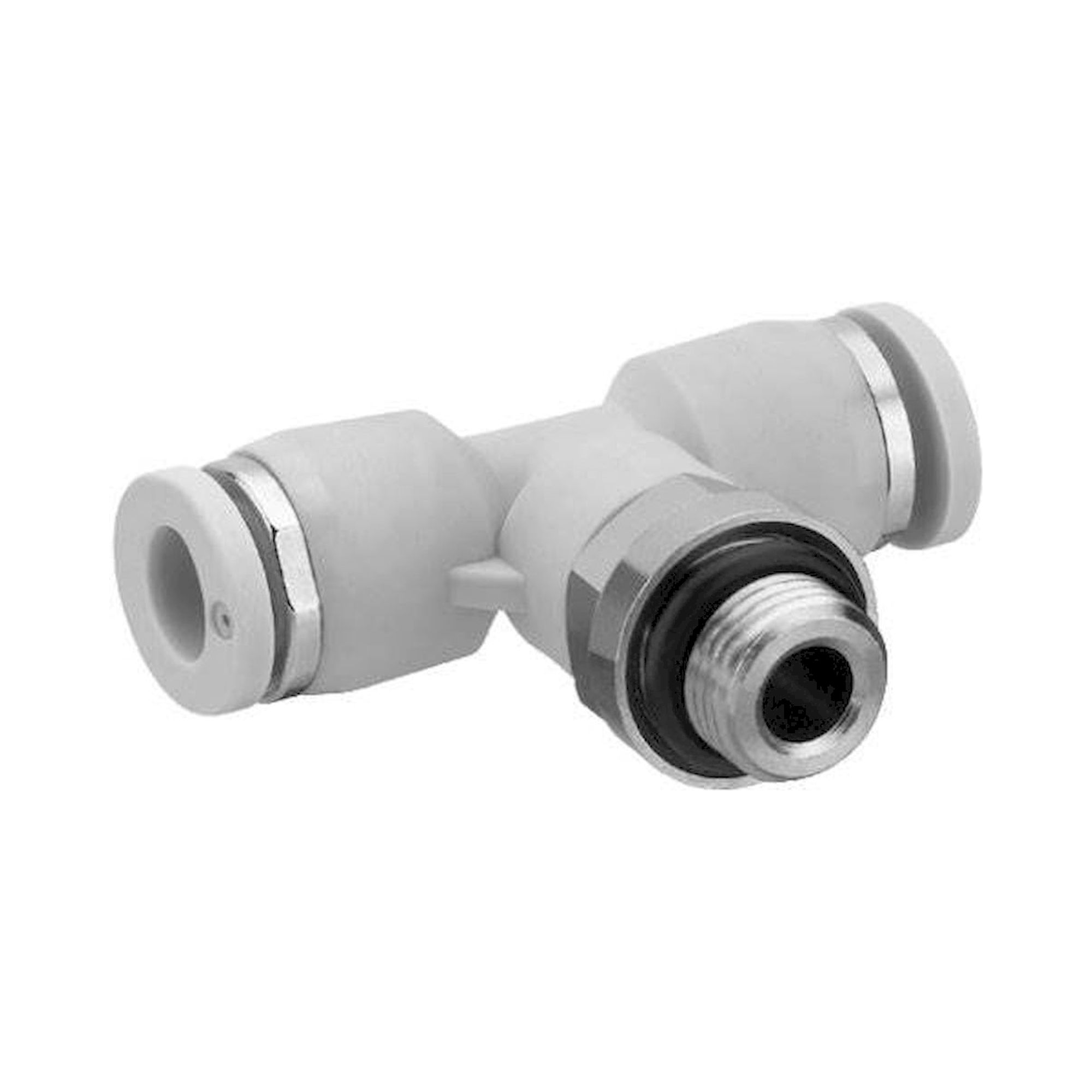

T-Verschraubung Außengewinde G 1/4, Schlauch Ø 6 mm QR1-S-RTT-G014-DA06 - Aventics 2122206140

Aventics ✓ Originalprodukt Neuware Made in Germany

Der Abzweig in T-Form teilt eine Druckluftleitung (Außengewinde G 1/4, Schlauch Ø 6 mm) auf zwei Richtungen auf. T-Verschraubung QR1-S-RTT-G014-DA06 mit Außengewinde G 1/4 und Steckanschluss für Schlauch Ø 6 mm, Betriebsdruck -1 bis 16 bar, Umgebungstemperatur -20 bis 80 °C.

Netto
9,61 €
zzgl. MwSt.
11,44 € inkl. 19 % MwSt., zzgl. Versand
Artikel AVE-2122206140
Hersteller-Nr. 2122206140
Mindestbestellmenge: 10 Stück. Dieser Artikel wird in Schritten von 10 Stück geliefert.
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

T-Verschraubung QR1-S-RTT-G014-DA06 aus der Aventics Baureihe QR1-S Standard mit Außengewinde G 1/4 und Steckanschluss für Schlauch Ø 6 mm, zulässig für -1 bis 16 bar Betriebsdruck bei -20 bis 80 °C Umgebungstemperatur. Der Abzweig in T-Form teilt eine Druckluftleitung (Außengewinde G 1/4, Schlauch Ø 6 mm) auf zwei Richtungen auf.

Das spricht dafür QR1-S-RTT-G014-DA06

  • Betriebsdruck -1 bis 16 bar, auch für Vakuum.
  • Umgebung und Medium -20 bis 80 °C.
  • Zahnscheibe aus nichtrostendem Stahl hält den Schlauch.
  • Schlauch lösen über Lösering aus PA.
  • Dichtungen aus NBR.
  • Gehäuse aus Polyamid (PA).

Einsatzbereiche

Verzweigungen in Druckluftnetzen, Versorgung mehrerer Zylinder oder Ventile aus einer Leitung, Messabgriffe. Anschlussbild des QR1-S-RTT-G014-DA06: Außengewinde G 1/4, Schlauch Ø 6 mm.

Technische Daten

VerschraubungstypT-Verschraubung
Druckluftanschluss 1Außengewinde G 1/4
Druckluftanschluss 2Steckanschluss Ø 6 mm
Betriebsdruck-1 bis 16 bar
Umgebungstemperatur-20 bis 80 °C
Mediumstemperatur-20 bis 80 °C
Werkstoff GehäusePolyamid (PA)
Werkstoff DichtungenAcrylnitril-Butadien-Kautschuk (NBR)
Werkstoff LöseringPolyamid (PA)
Werkstoff Lösering-AufnahmeZink-Druckguss
Werkstoff Zahnscheibenichtrostender Stahl
Werkstoff GewindeMessing
Nenndurchfluss Qn (Baureihe)60 bis 875 l/min
BaureiheQR1-S Standard
TypQR1-S-RTT-G014-DA06
Materialnummer2122206140
Gewicht0,015 kg
HerstellerAventics
Hersteller-Nr.2122206140
Zolltarifnummer73072290
GPSR HerstellerdatenAVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandDeutschland
BauformT-Verschraubung
GewindeG 1/4
für Schlauch-Außen-Ø [mm]6
DichtmaterialNBR
GehäusewerkstoffPolyamid
Arbeitsdruck max. [bar]16
MediumDruckluft
GewindeartAußengewinde
Betriebsdruck max [bar]16
Temperaturbereich-20-80 °C
Temperatur (max.)80
