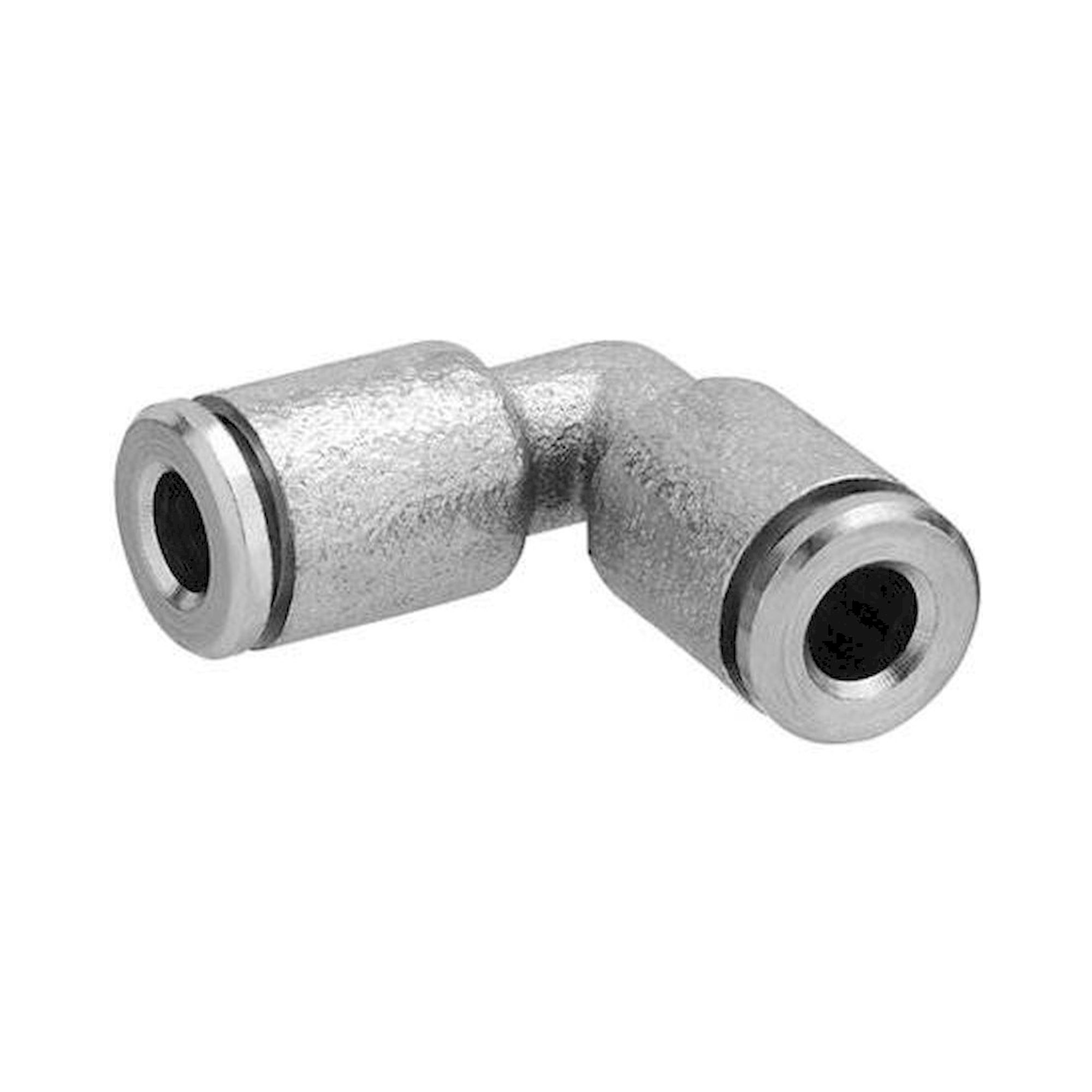

Winkelsteckverbinder wärmebeständig Ø 8 mm QR2-F-RVK-DA08-DA08 - Aventics 1823380021
Die 90-Grad-Umlenkung (Ø 8 mm) führt den Schlauch direkt am Gerät ab und vermeidet enge Biegeradien. Winkelsteckverbinder QR2-F-RVK-DA08-DA08 mit Steckanschlüssen für Schlauch Ø 8 mm, Betriebsdruck -0,95 bis 16 bar, Umgebungstemperatur -20 bis 150 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Winkelsteckverbinder QR2-F-RVK-DA08-DA08 aus der Aventics wärmebeständigen Baureihe QR2-F mit Steckanschlüssen für Schlauch Ø 8 mm, zulässig für -0,95 bis 16 bar Betriebsdruck bei -20 bis 150 °C Umgebungstemperatur. Die 90-Grad-Umlenkung (Ø 8 mm) führt den Schlauch direkt am Gerät ab und vermeidet enge Biegeradien.
Ihre Vorteile QR2-F-RVK-DA08-DA08
- Betriebsdruck -0,95 bis 16 bar, auch für Vakuum.
- Umgebungstemperatur -20 bis 150 °C.
- Zahnscheibe aus nichtrostendem Stahl hält den Schlauch.
- Schlauch lösen über Lösering aus Messing.
- Dichtungen aus FKM, passend zu 150 °C.
- Gehäuse aus Messing.
Typische Anwendungen
Anschluss an Zylinder, Ventile und Wartungsgeräte bei wenig Platz vor dem Gewinde oder der Leitung, dazu Anlagenbereiche mit Umgebungstemperaturen bis 150 °C. Anschlussbild des QR2-F-RVK-DA08-DA08: Ø 8 mm.
Technische Daten
| Verschraubungstyp | Winkelsteckverbinder |
|---|---|
| Druckluftanschluss 1 | Steckanschluss Ø 8 mm |
| Druckluftanschluss 2 | Steckanschluss Ø 8 mm |
| Betriebsdruck | -0,95 bis 16 bar |
| Umgebungstemperatur | -20 bis 150 °C |
| Werkstoff Gehäuse | Messing |
| Werkstoff Dichtungen | Fluor-Kautschuk (FKM) |
| Werkstoff Lösering | Messing |
| Werkstoff Zahnscheibe | nichtrostender Stahl |
| Baureihe | QR2-F Wärmebeständig |
| Typ | QR2-F-RVK-DA08-DA08 |
| Materialnummer | 1823380021 |
| Gewicht | 0,019 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | 1823380021 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Bauform | Winkelsteckverbinder |
| für Schlauch-Außen-Ø [mm] | 8 |
| Dichtmaterial | FKM |
| Gehäusewerkstoff | Messing |
| Arbeitsdruck max. [bar] | 16 |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 16 |
| Temperaturbereich | -20-150 °C |
| Temperatur (max.) | 150 |
