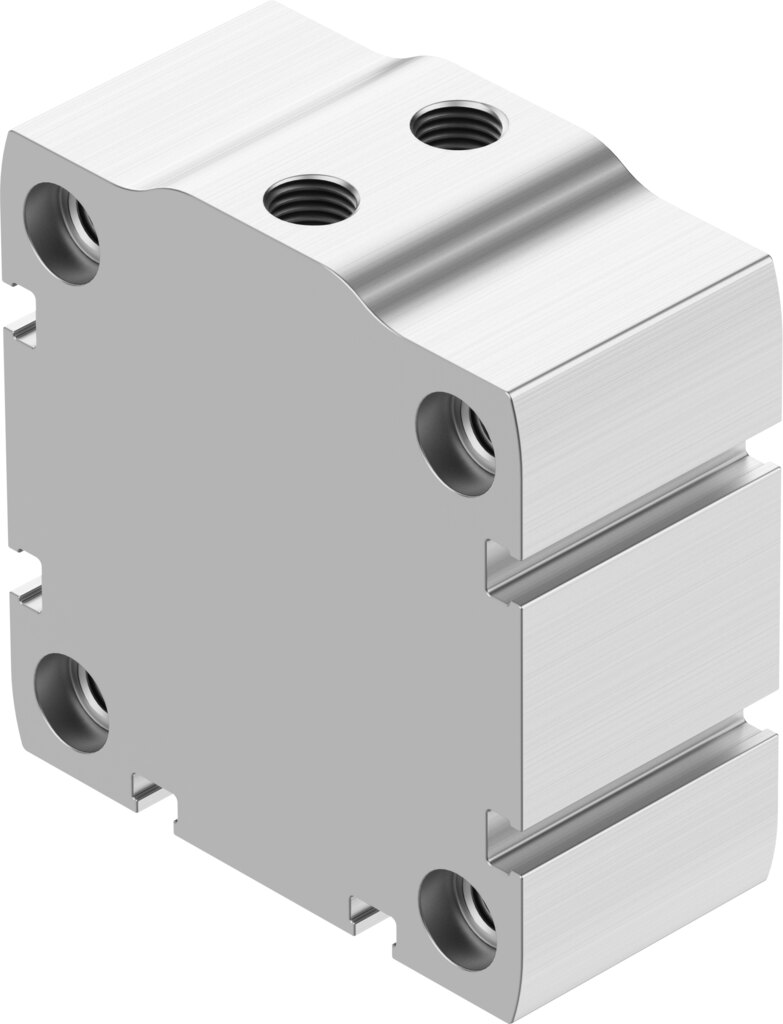

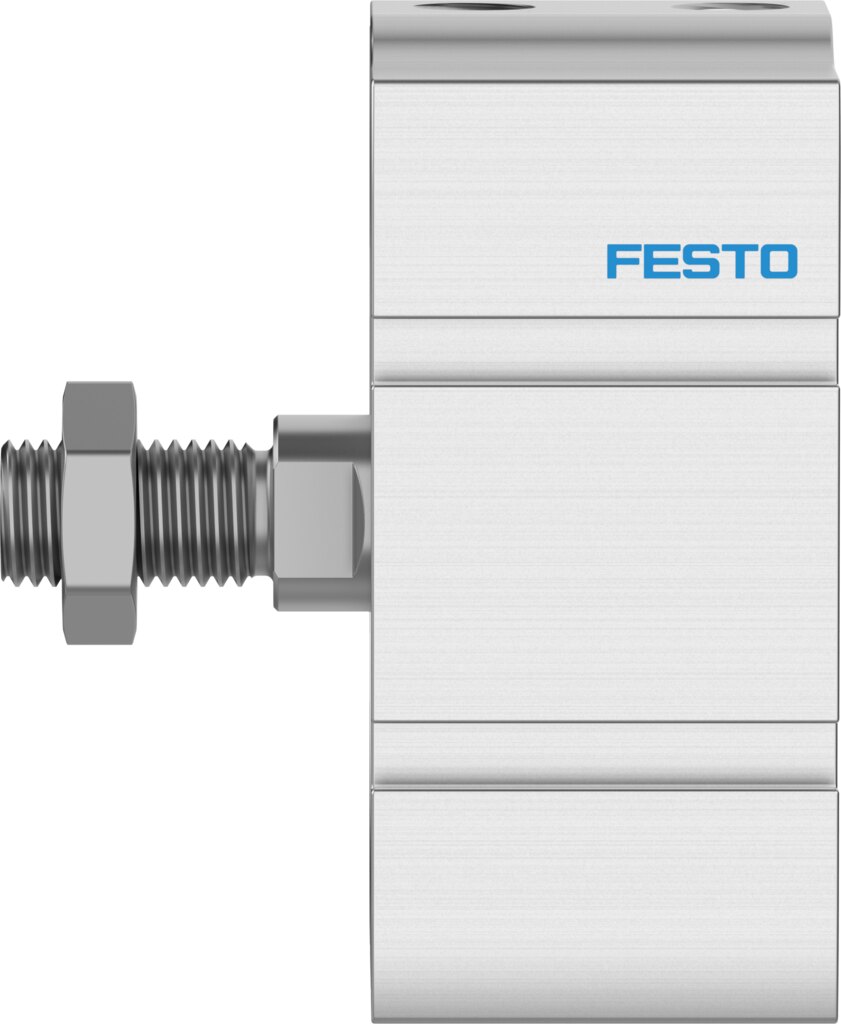

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 5 mm ADN-S-63-5-A-P - Festo 8092136

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-63-5-A-P an: doppeltwirkender Kompaktzylinder, Kolben-Ø 63 mm, Hub 5 mm, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar.

Vorteile

• Klare Auslegung: 1870 N vorwärts und 1750 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,64 J
• Zusätzliche PTFE-Kolbenführung: Kolben zusätzlich geführt, Ø 63 mm
• Weiter Druckbereich: 0,4 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Mit Kolben-Ø 63 mm deckt der ADN-S-63-5-A-P kraftintensive Aufgaben wie Pressen, Einpressen und Spannen schwerer Werkstücke ab. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Befestigt wird der Ø-63-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 505 g Grundgewicht und 175 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 76 g beziehungsweise 16 g hinzu.
