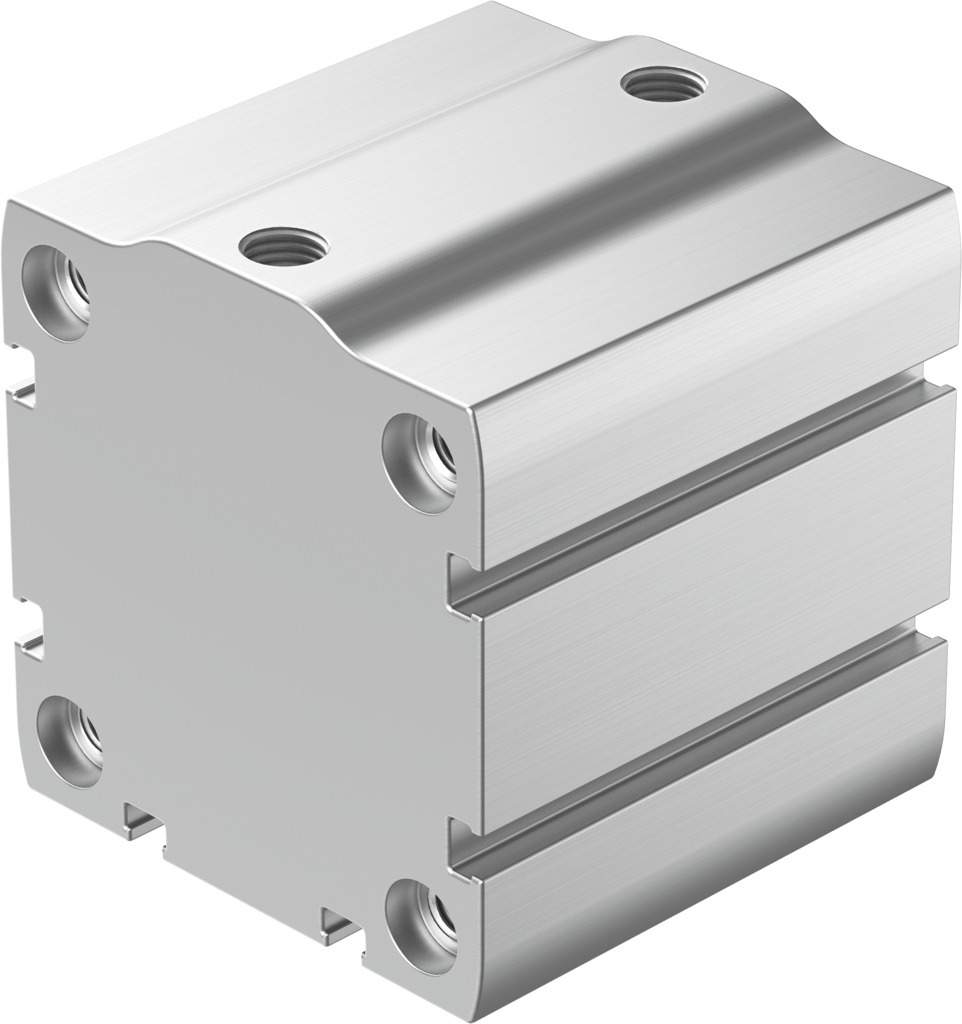

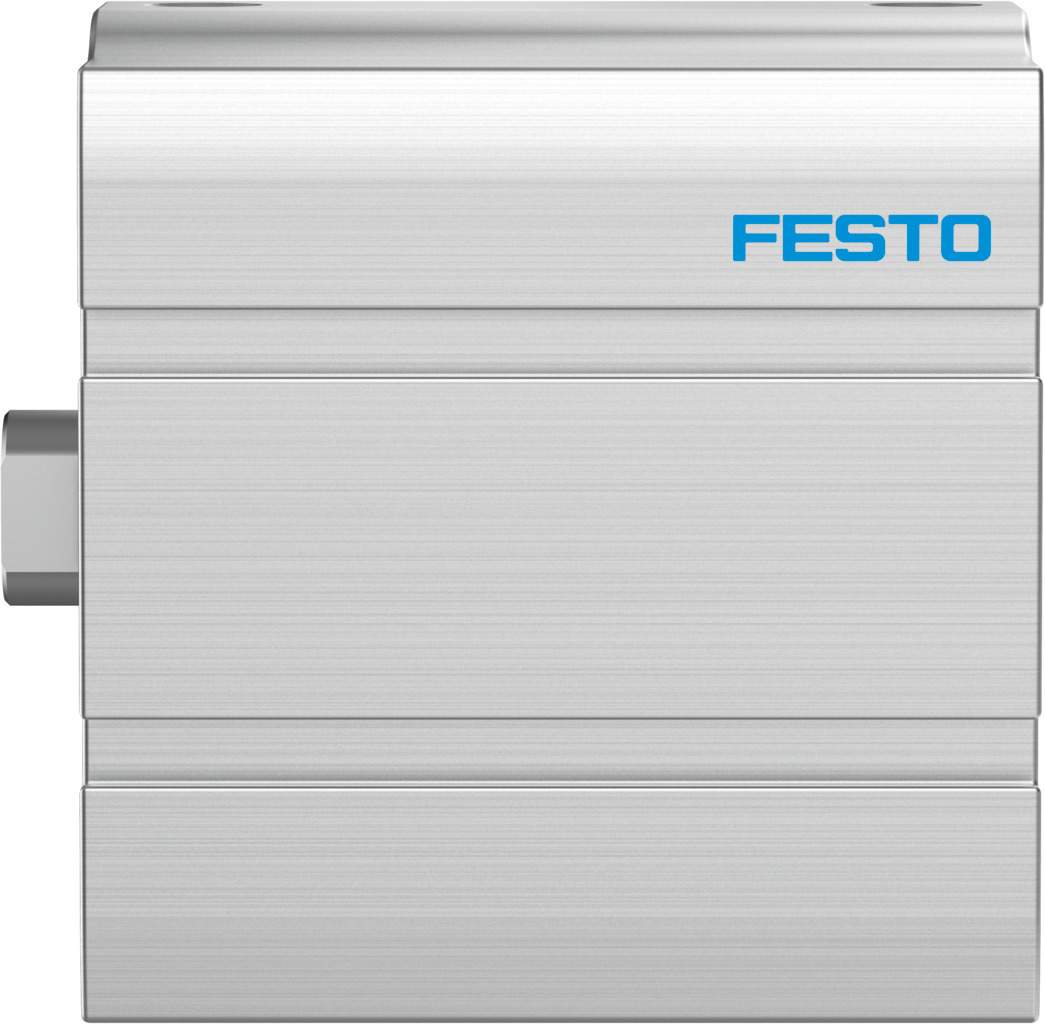

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 45 mm ADN-S-63-45-I-P-A-F1A - Festo 8142925

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-63-45-I-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 63 mm, Hub 45 mm, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar.

Vorteile

• Kraft in beide Richtungen: theoretisch 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 1,3 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss G1/8
• Weiter Druckbereich: 0,4 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 63 mm deckt der ADN-S-63-45-I-P-A-F1A kraftintensive Aufgaben wie Pressen, Einpressen und Spannen schwerer Werkstücke ab. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-63-45-I-P-A-F1A. Für die Auslegung nennt Festo 499 g Grundgewicht und 151 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 77 g beziehungsweise 16 g hinzu.
