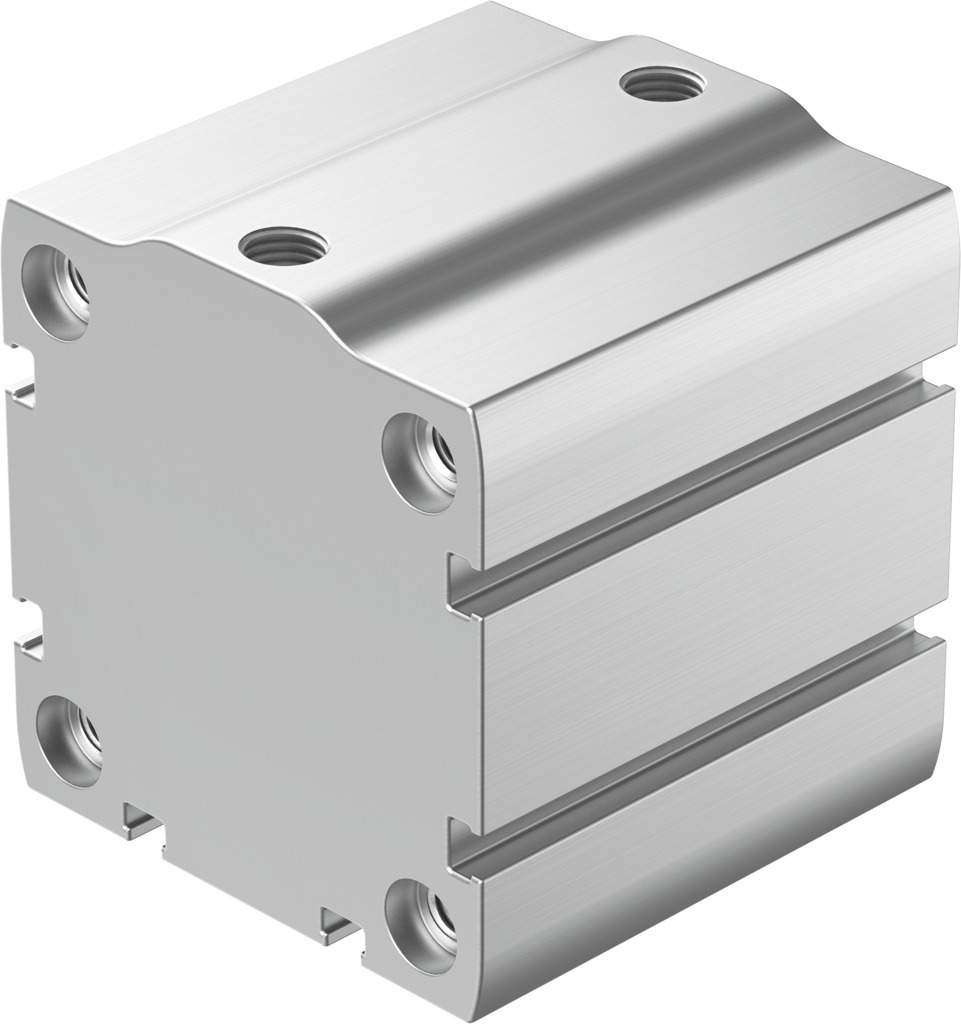

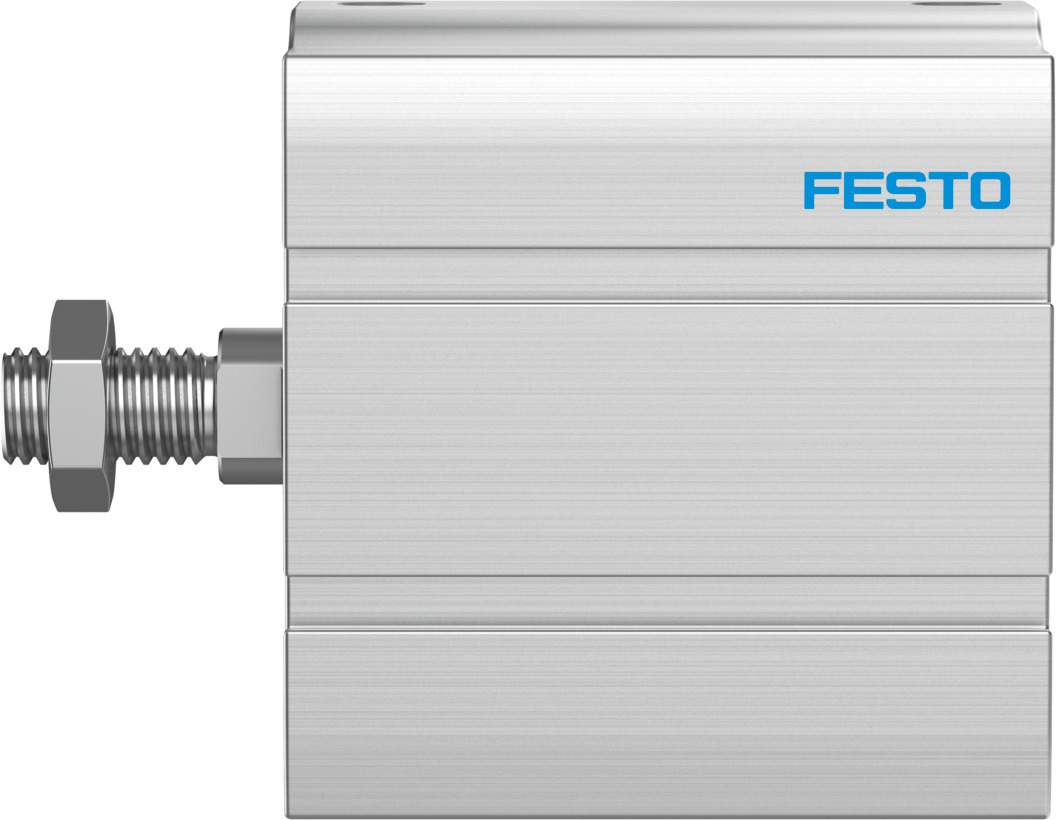

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 45 mm ADN-S-63-45-A-P-A-F1A - Festo 8142935

Kolben-Ø 63 mm, 45 mm Hub, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-63-45-A-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Klare Auslegung: 1870 N vorwärts und 1750 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1,3 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss G1/8
• Flexibel einsetzbar: Betriebsdruck 0,4 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 63 mm deckt der ADN-S-63-45-A-P-A-F1A kraftintensive Aufgaben wie Pressen, Einpressen und Spannen schwerer Werkstücke ab. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Außengewinde des ADN-S-63-45-A-P-A-F1A. Für die Auslegung nennt Festo 499 g Grundgewicht und 151 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 77 g beziehungsweise 16 g hinzu.
