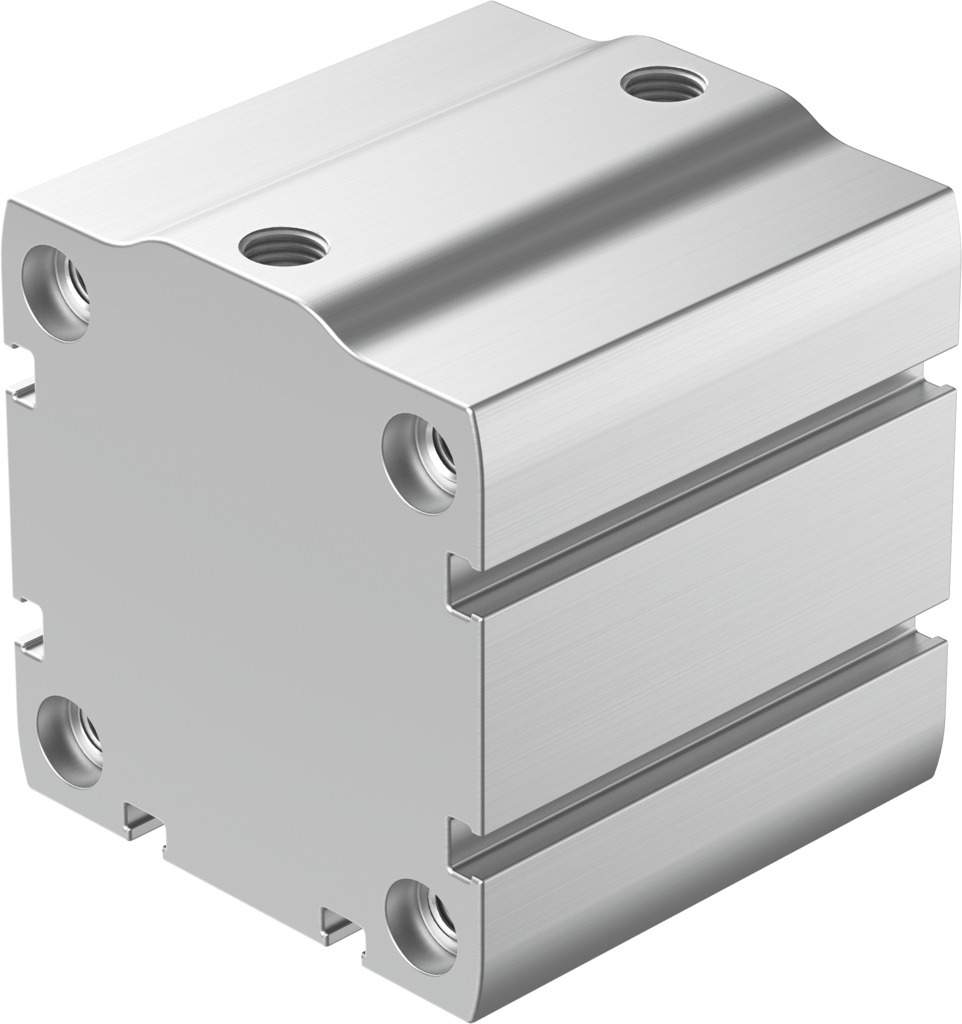

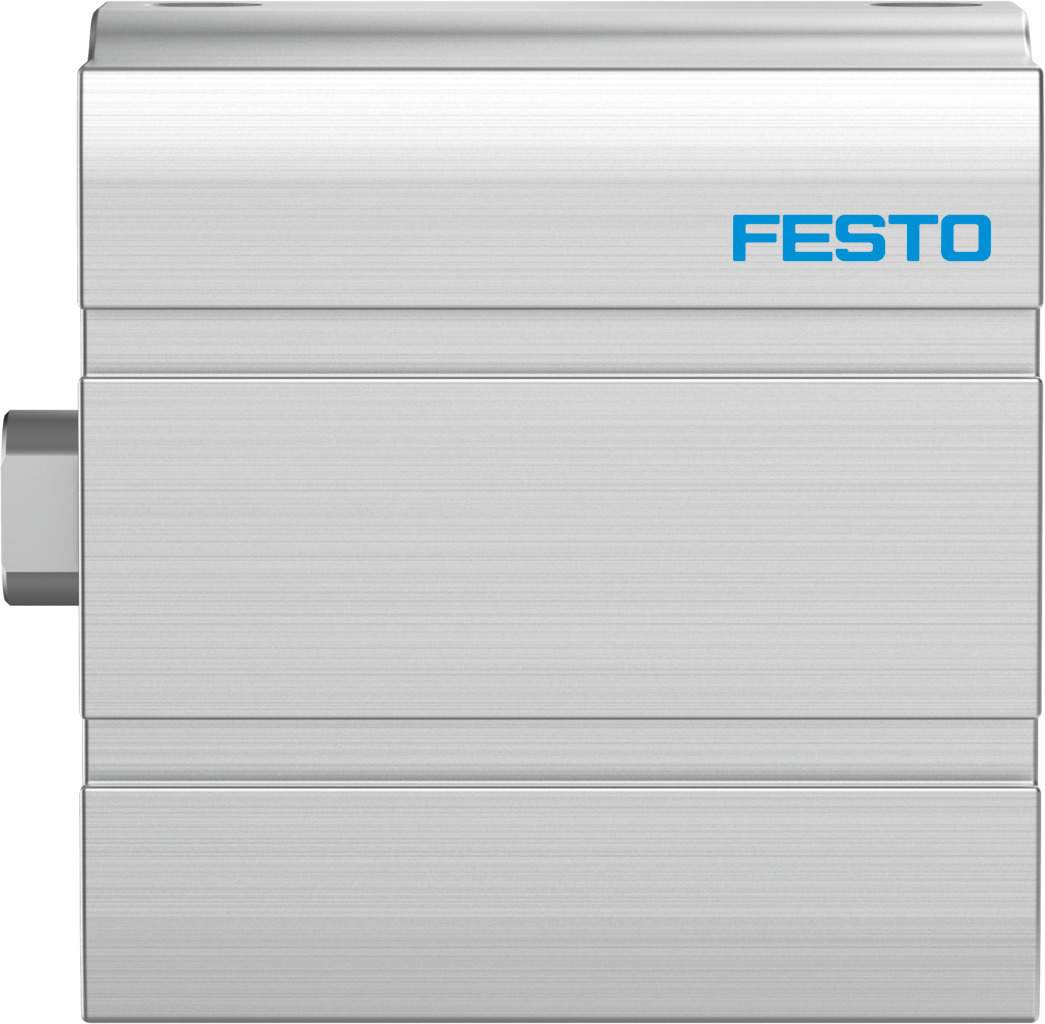

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 40 mm ADN-S-63-40-I-P-A-F1A - Festo 8142924

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-63-40-I-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 63 mm, Hub 40 mm, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar.

Vorteile im Überblick

• Kraft in beide Richtungen: theoretisch 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1,3 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss G1/8
• Weiter Druckbereich: 0,4 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 63 mm deckt der ADN-S-63-40-I-P-A-F1A kraftintensive Aufgaben wie Pressen, Einpressen und Spannen schwerer Werkstücke ab. Befestigt wird der Ø-63-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Innengewinde. Für die Auslegung nennt Festo 499 g Grundgewicht und 151 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 77 g beziehungsweise 16 g hinzu.
