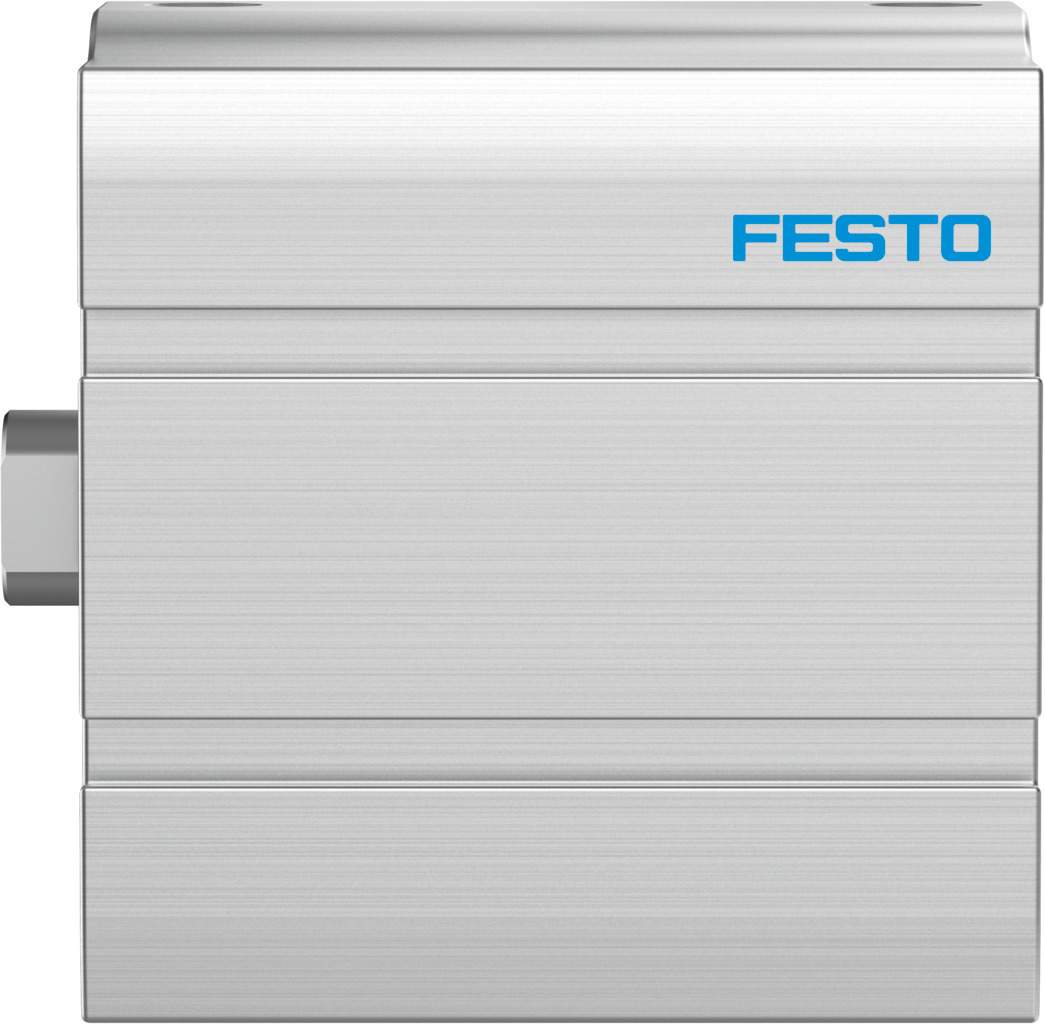

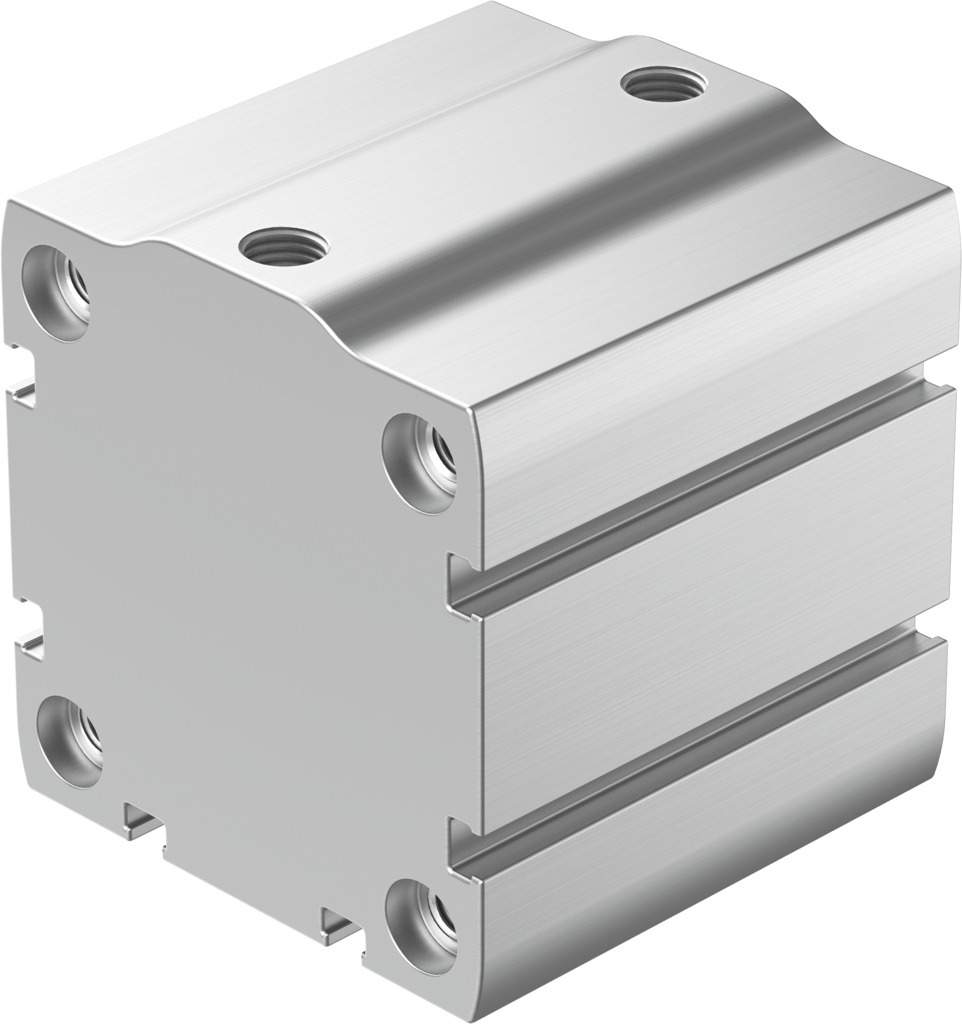

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 35 mm ADN-S-63-35-I-P-A - Festo 5132669

Für 35 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-S-63-35-I-P-A mit Ø 63 mm Kolben bei 6 bar eine theoretische Kraft von 1870 N, im Rücklauf 1750 N. Die Kolbenstange mit Innengewinde nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Für die Positionserkennung ist der ADN-S-63-35-I-P-A auf Näherungsschalter vorbereitet.

Vorteile

• 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar
• Dämpfung P: elastische Ringe an beiden Enden für 1,3 J
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Druckbereich 0,4 bis 10 bar
• LABS-konform nach VDMA24364-B2-L

Einsatz

In Handhabung und Vorrichtungsbau bewegt der Zylinder Teile über 35 mm, etwa als Ausstoßer, Schieber oder Hubeinheit. Der Ø 63 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
