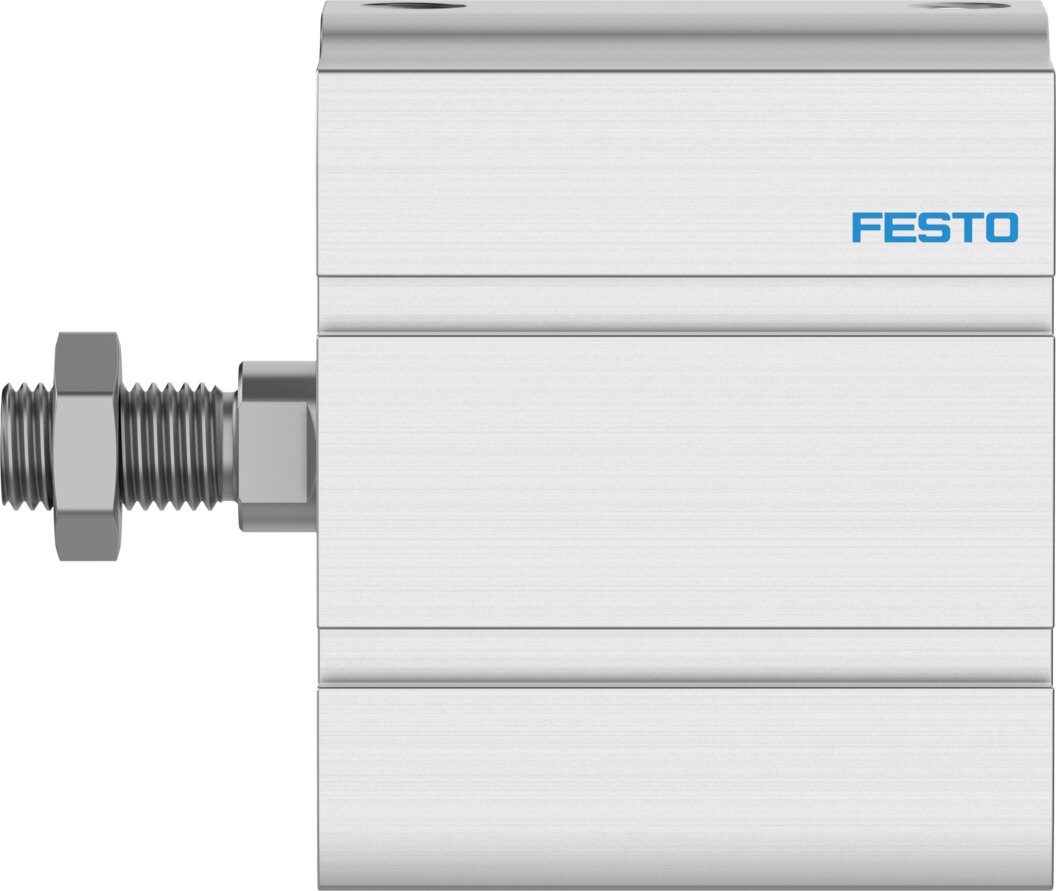

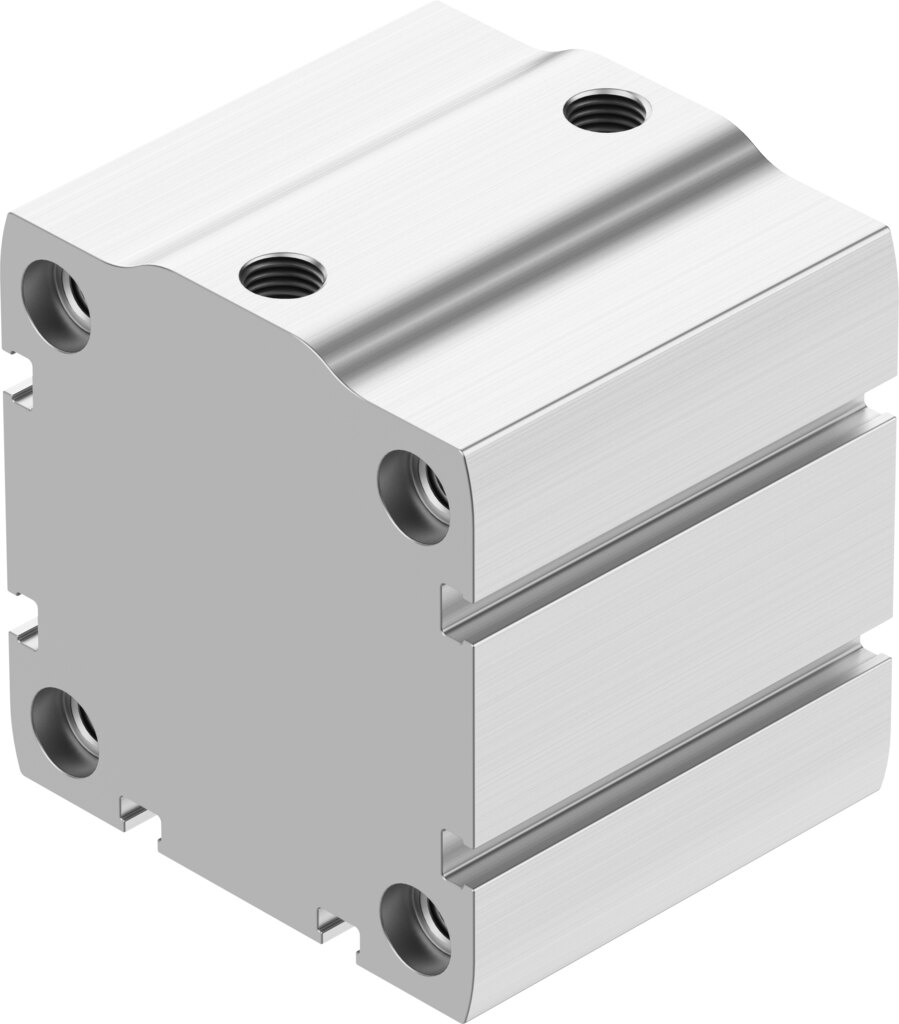

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 35 mm ADN-S-63-35-A-P - Festo 8092122

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-63-35-A-P an: doppeltwirkender Kompaktzylinder, Kolben-Ø 63 mm, Hub 35 mm, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,64 J in den Endlagen auf
• Zusätzliche PTFE-Kolbenführung: Kolben zusätzlich geführt, Ø 63 mm
• Weiter Druckbereich: 0,4 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-S-63-35-A-P mit Ø 63 mm. Befestigt wird der Ø-63-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 505 g Grundgewicht und 175 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 76 g beziehungsweise 16 g hinzu.
