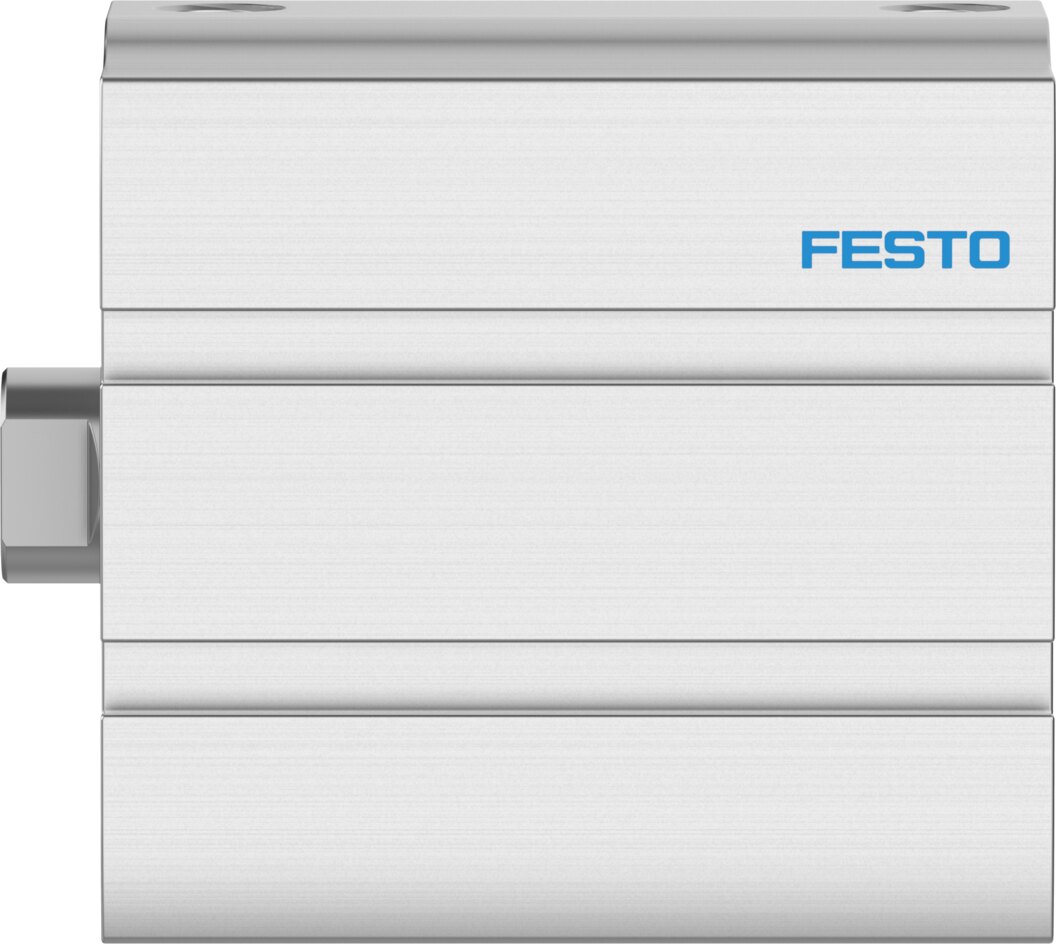

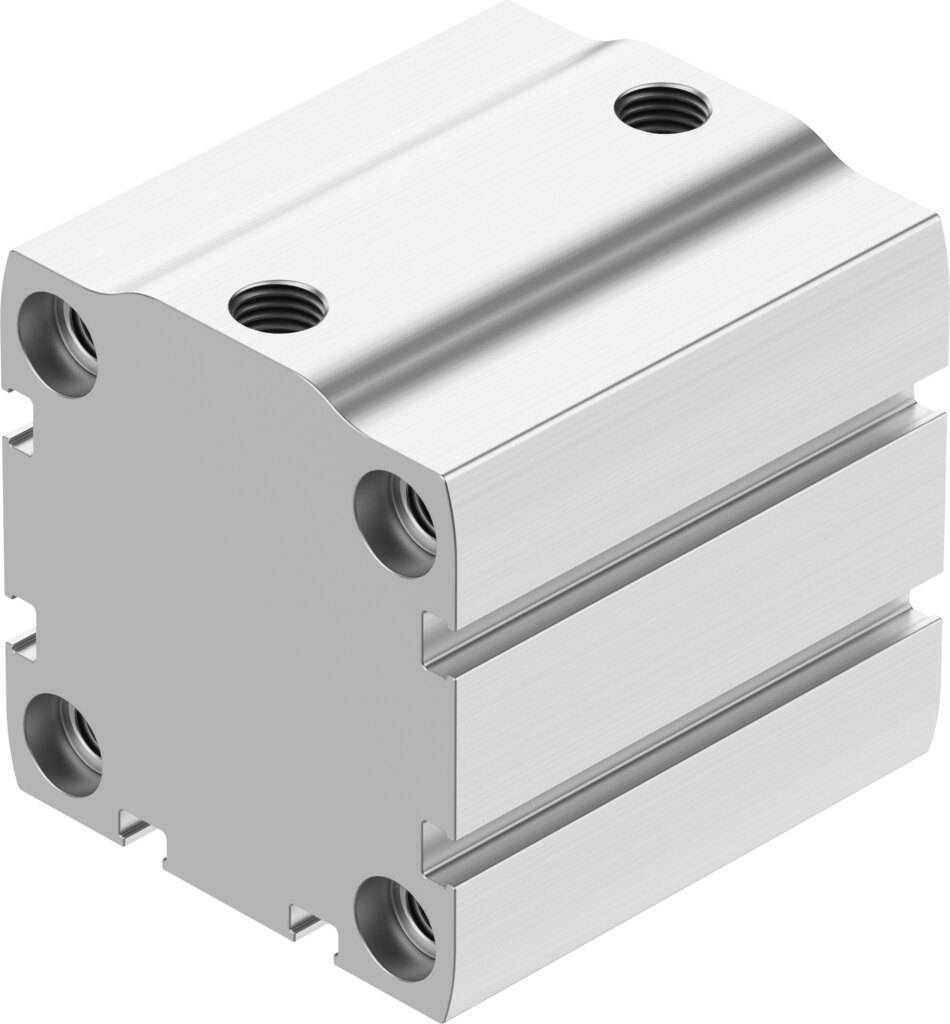

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 40 mm ADN-S-50-40-I-P - Festo 5138185

Der ADN-S-50-40-I-P von Festo setzt bei 6 bar 1178 N im Vorlauf und 1057 N im Rücklauf um, der Kolben misst Ø 50 mm, der Hub 40 mm. Die Kolbenstange mit Innengewinde nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Die Reinraumtauglichkeit ist mit Klasse 5 nach ISO 14644-1 belegt.

Vorteile im Überblick

• 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Dämpfung P: elastische Ringe an beiden Enden für 0,6 J
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Betriebsdruck 0,4 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1
• LABS-konform nach VDMA24364-B2-L

Anwendung

In Handhabung und Vorrichtungsbau bewegt der Zylinder Teile über 40 mm, etwa als Ausstoßer, Schieber oder Hubeinheit. Der Ø 50 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
