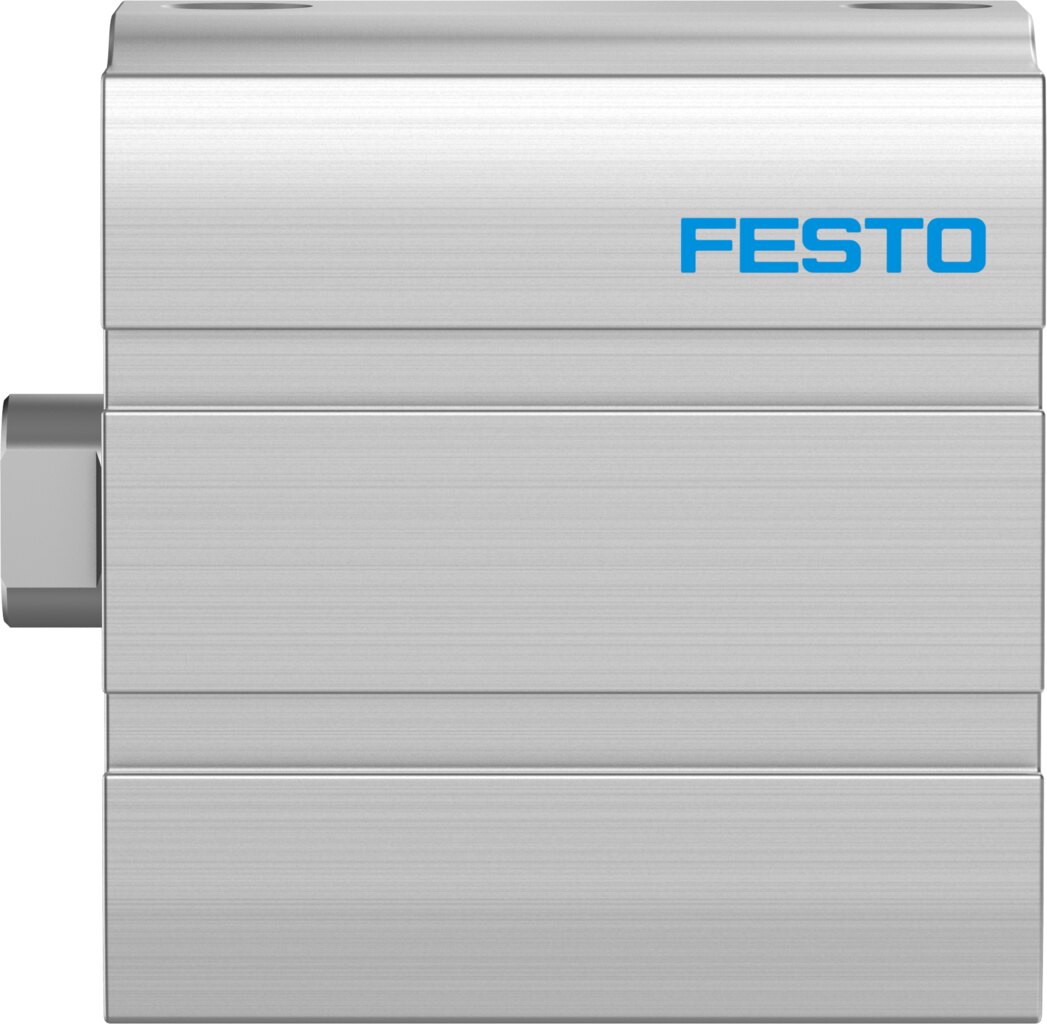

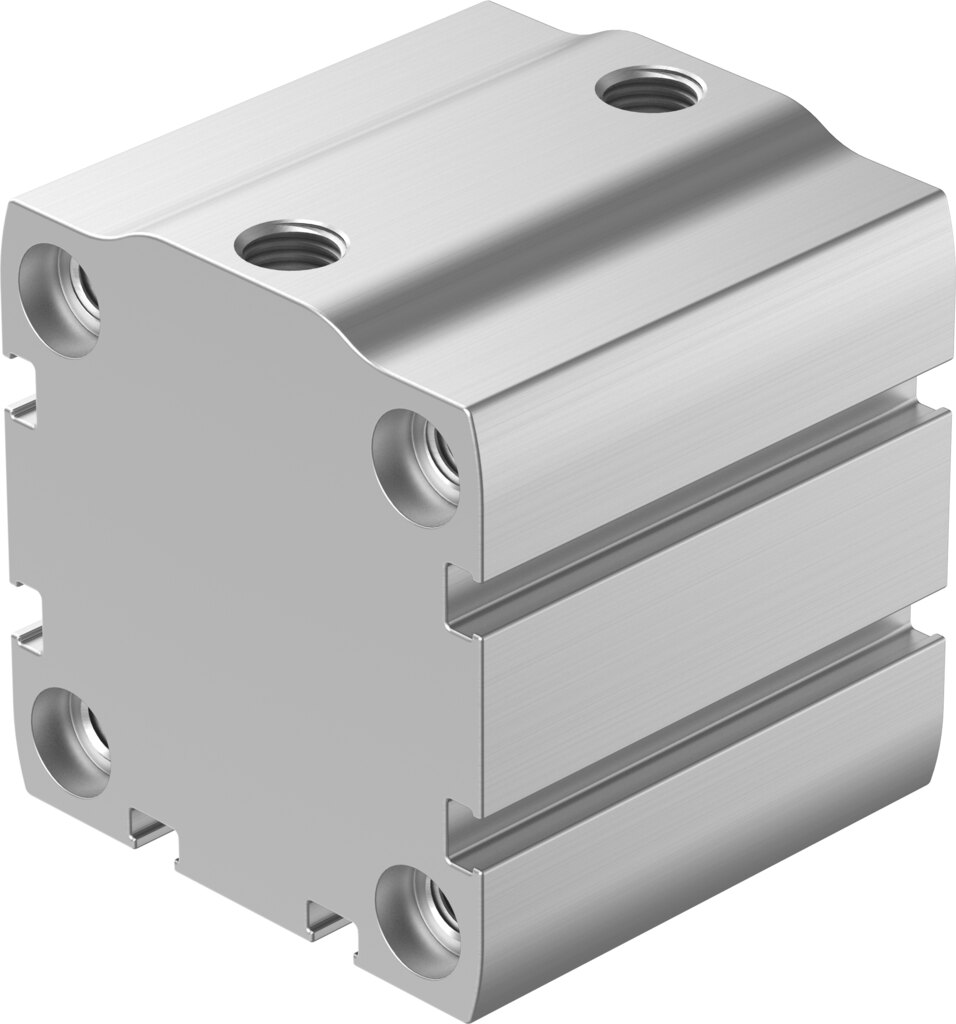

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 40 mm ADN-S-50-40-I-P-A - Festo 5138195

Der ADN-S-50-40-I-P-A von Festo setzt bei 6 bar 1178 N im Vorlauf und 1057 N im Rücklauf um, der Kolben misst Ø 50 mm, der Hub 40 mm. Die Last wird über die Kolbenstange mit Innengewinde angekoppelt, Druckluft kommt über G1/8. Betriebsdruck 0,4 bis 10 bar, Umgebungstemperatur 0 bis 80 °C.

Vorteile

• 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Elastische Endlagendämpfung P beidseitig, bis 1 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Positionserkennung über Näherungsschalter
• Druckbereich 0,4 bis 10 bar
• LABS-konform nach VDMA24364-B2-L

Einsatz

In Handhabung und Vorrichtungsbau bewegt der Zylinder Teile über 40 mm, etwa als Ausstoßer, Schieber oder Hubeinheit. Als Medium dient Druckluft nach ISO 8573-1:2010 [7:4:4], der Hub von 40 mm ist in jeder Einbaulage nutzbar.
