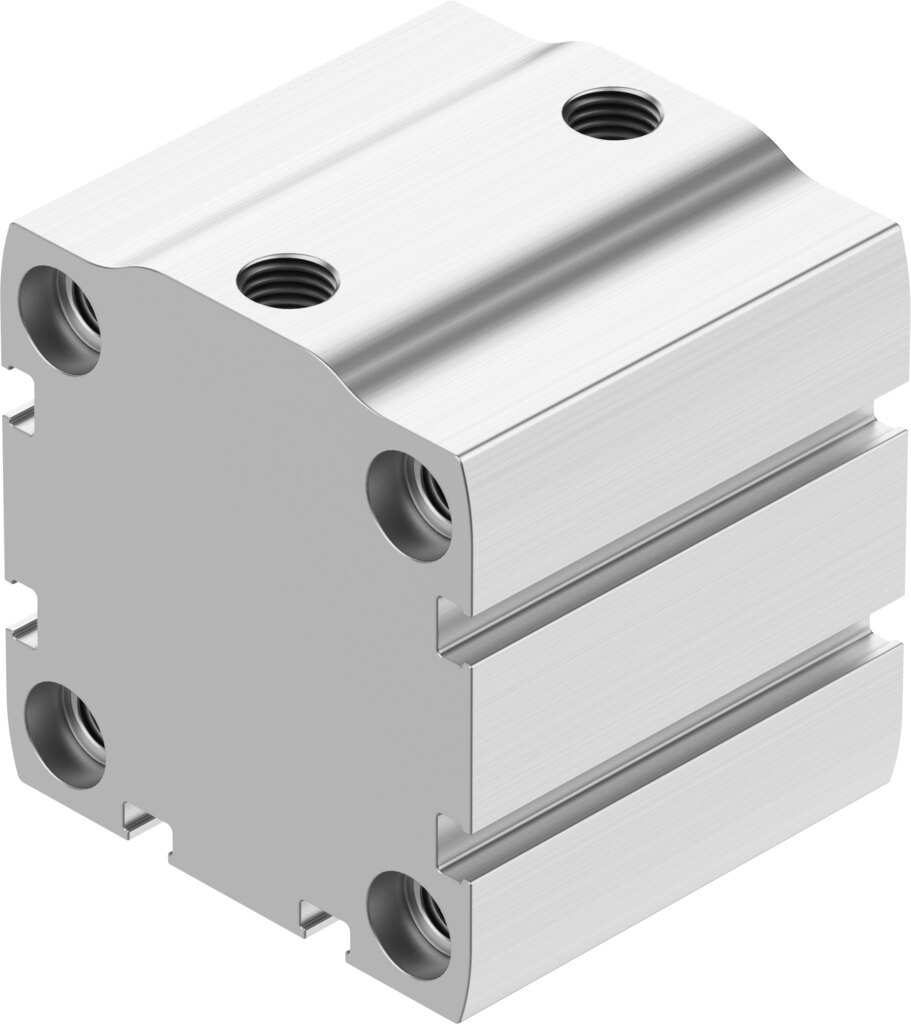

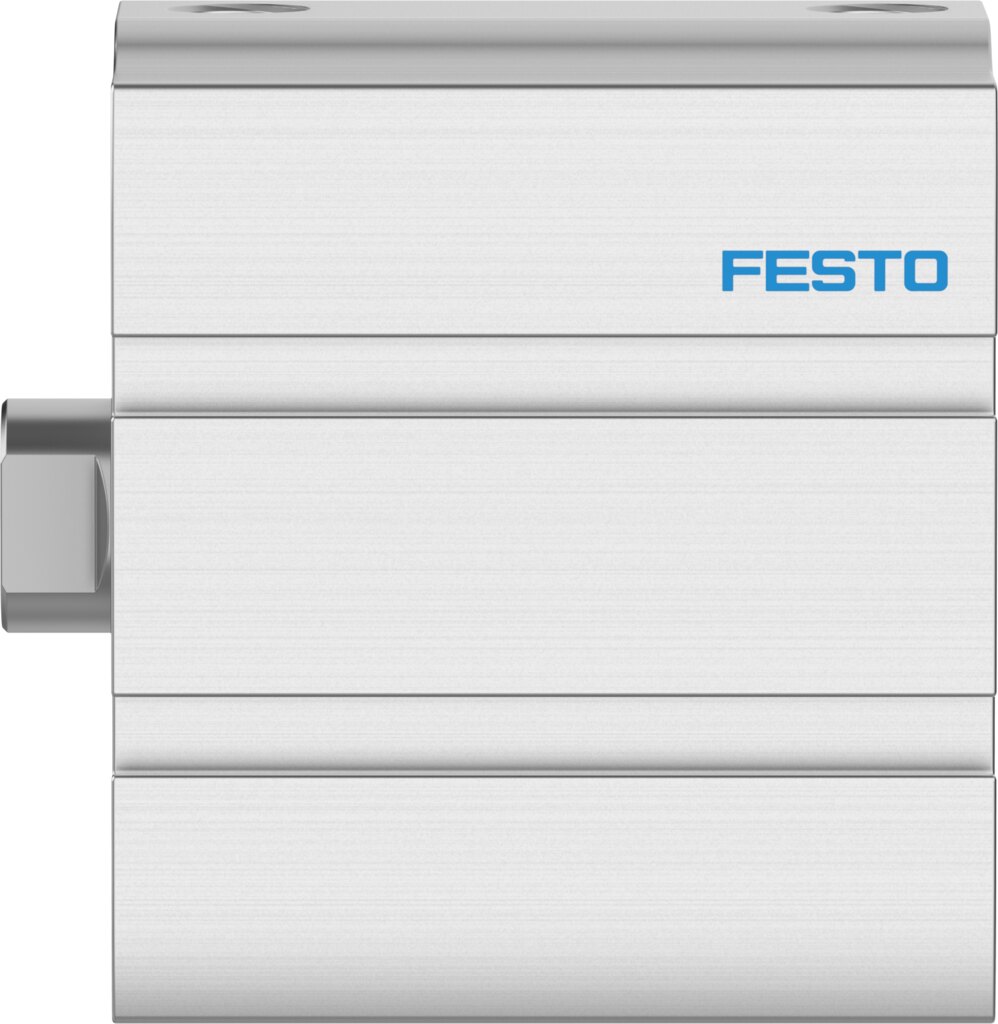

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 30 mm ADN-S-50-30-I-P - Festo 5138183

Für 30 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-S-50-30-I-P mit Ø 50 mm Kolben bei 6 bar eine theoretische Kraft von 1178 N, im Rücklauf 1057 N. Die Kolbenstange mit Innengewinde nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Gemessen nach ISO 14644-14 eignet sich der Zylinder für Reinräume der Klasse 5 nach ISO 14644-1.

Vorteile im Überblick

• 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Elastische Endlagendämpfung P beidseitig, bis 0,6 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Betriebsdruck 0,4 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1
• LABS-konform nach VDMA24364-B2-L

Anwendung

Typisch sind Ausstoßen, Verschieben und Positionieren von Werkstücken mit 30 mm Weg, überall dort, wo ein Normzylinder zu lang bauen würde. Der Ø 50 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
