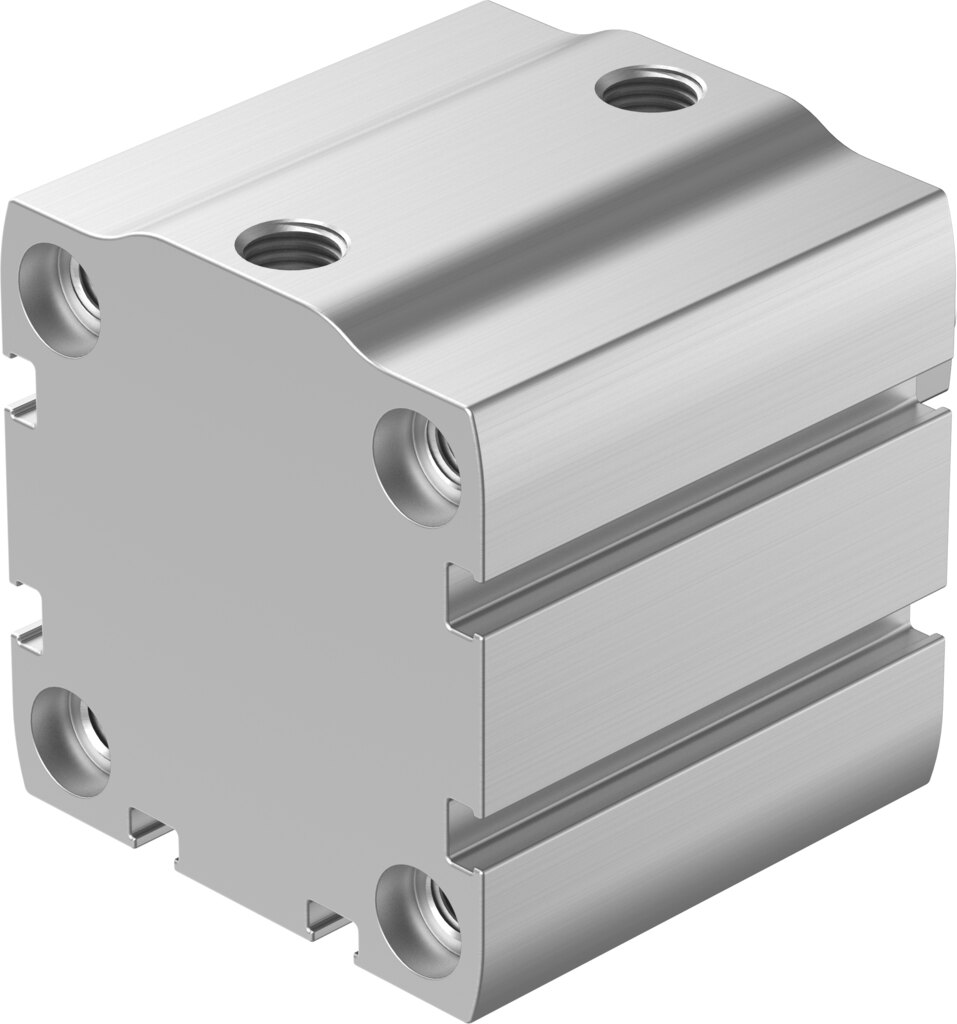

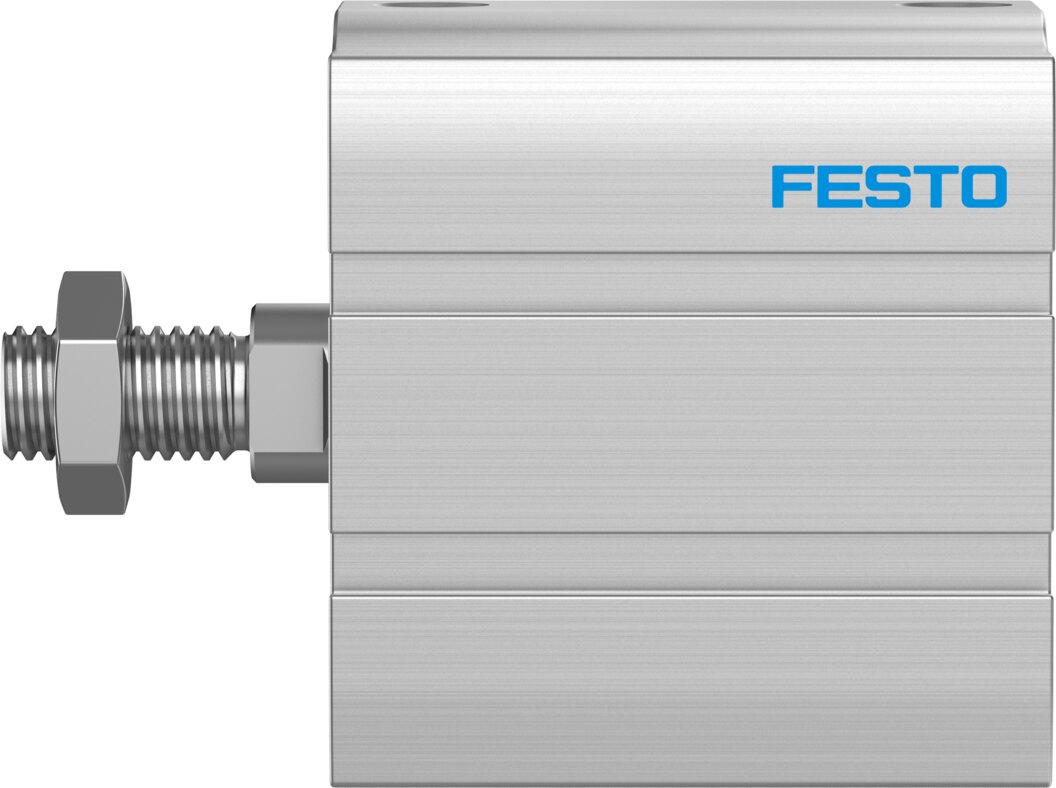

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 20 mm ADN-S-50-20-A-P-A-F1A - Festo 8142910

Kolben-Ø 50 mm, 20 mm Hub, 1178 N Vorlauf- und 1057 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-50-20-A-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 1 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss G1/8
• Weiter Druckbereich: 0,4 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 50 mm deckt der ADN-S-50-20-A-P-A-F1A kraftintensive Aufgaben wie Pressen, Einpressen und Spannen schwerer Werkstücke ab. Befestigt wird der Ø-50-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 324 g Grundgewicht und 104 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 63 g beziehungsweise 16 g hinzu.
