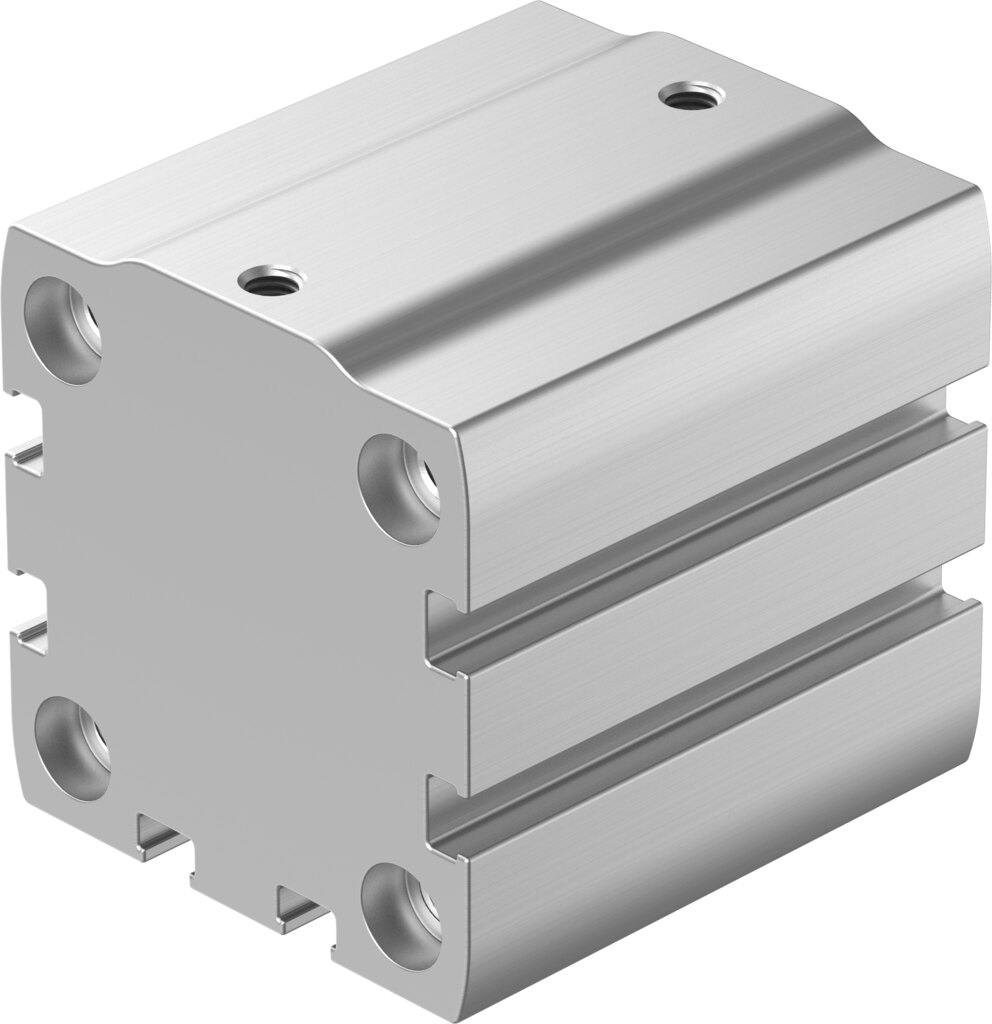

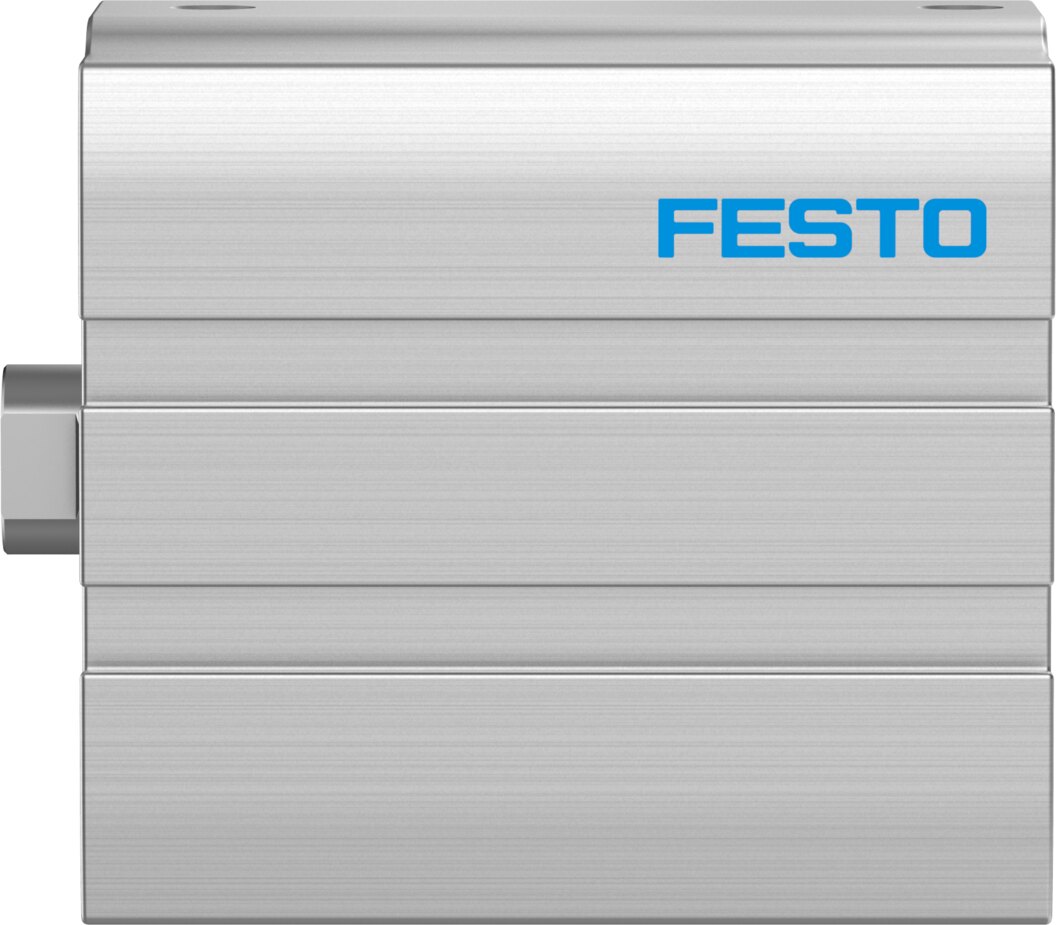

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 15 mm ADN-S-40-15-I-P-A-F1A - Festo 8142878

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-40-15-I-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 40 mm, Hub 15 mm, 754 N Vorlauf- und 686 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 754 N Vorlauf und 686 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,7 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Typische Aufgaben des ADN-S-40-15-I-P-A-F1A sind Spannen, Ausrichten, Stoppen und Ausschieben in Montage- und Prüfstationen. Den ADN-S-40-15-I-P-A-F1A befestigen Sie über Durchgangsbohrungen oder Innengewinde im Gehäuse. Für die Auslegung nennt Festo 304 g Grundgewicht und 62 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 45 g beziehungsweise 9 g hinzu.
