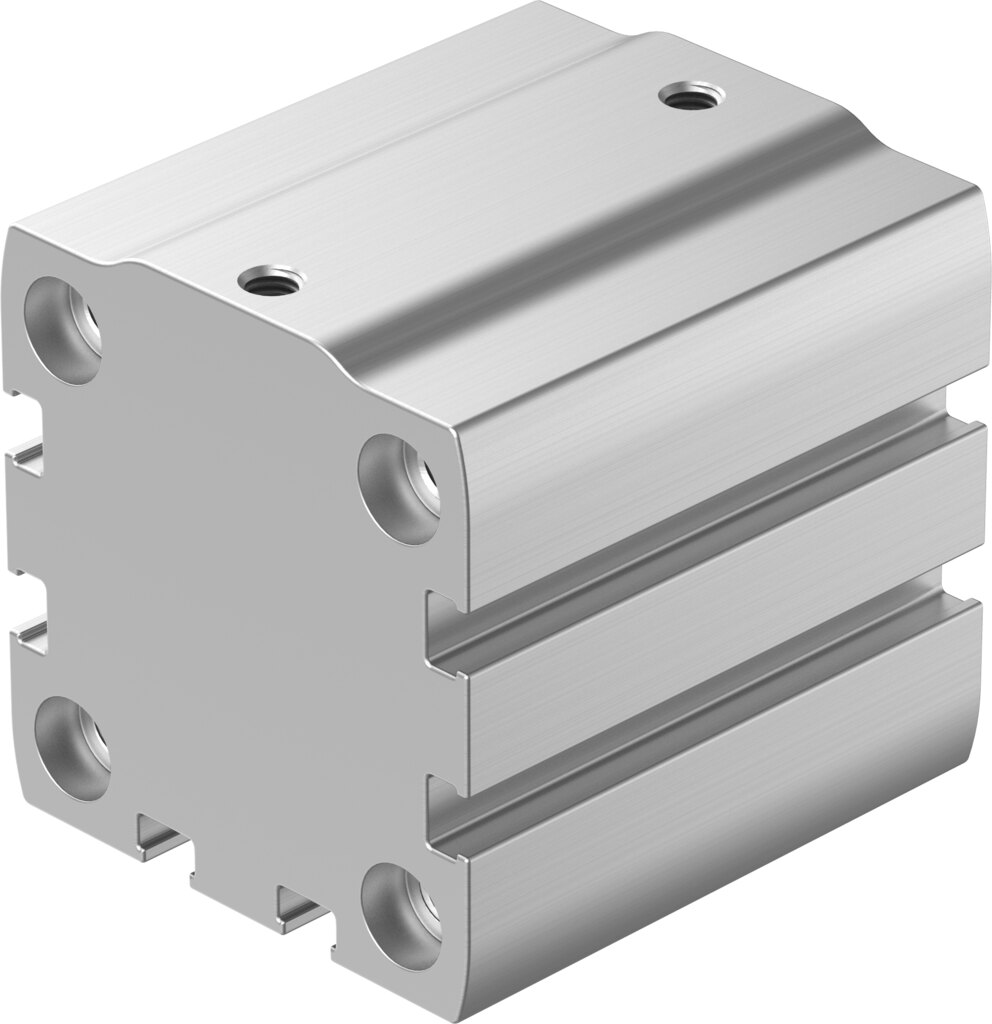

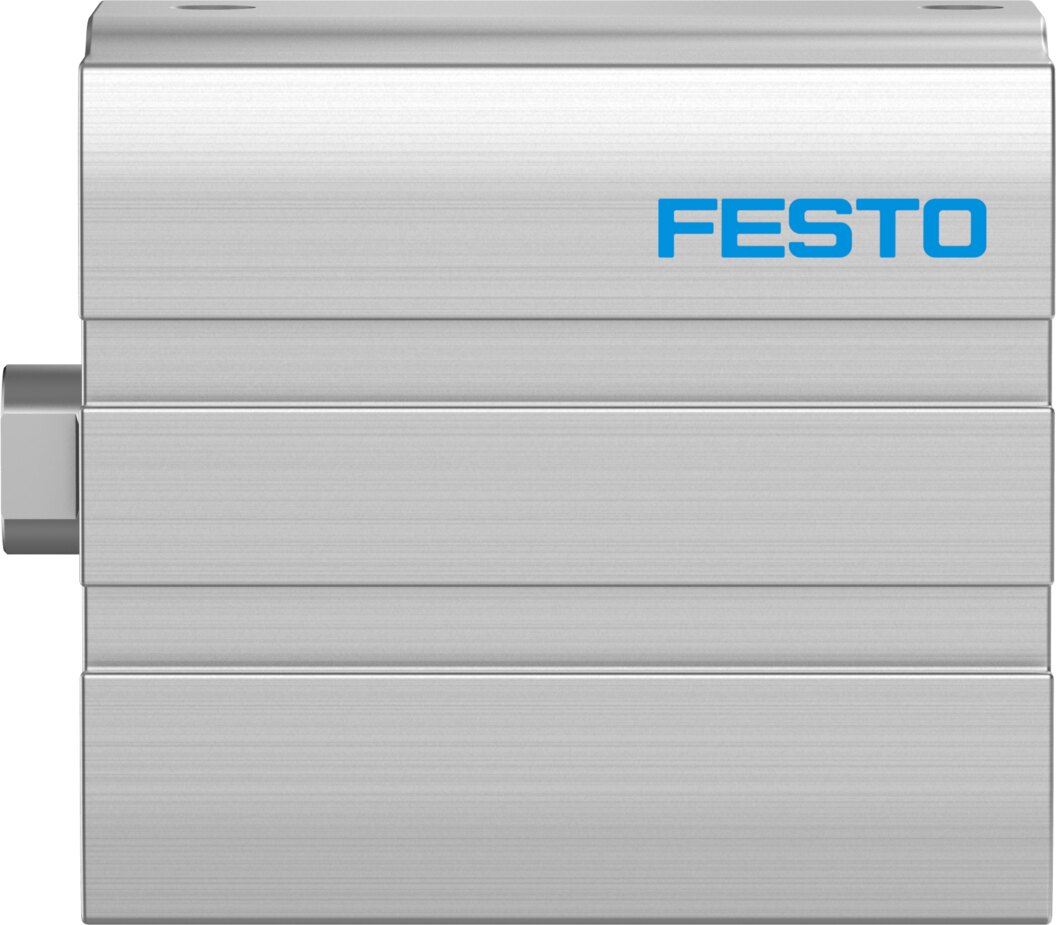

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 10 mm ADN-S-40-10-I-P-A - Festo 5138607

754 N Vorschubkraft und 686 N Rückzugskraft bei 6 bar liefert der Kompaktzylinder ADN-S-40-10-I-P-A, obwohl er mit Ø 40 mm Kolben und 10 mm Hub kaum Bauraum beansprucht. Die Last wird über die Kolbenstange mit Innengewinde angekoppelt, Druckluft kommt über M5. Für die Positionserkennung ist der ADN-S-40-10-I-P-A auf Näherungsschalter vorbereitet.

Vorteile

• 754 N Vorlauf und 686 N Rücklauf bei 6 bar
• Dämpfung P: elastische Ringe an beiden Enden für 0,7 J
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Betriebsdruck 0,6 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1

Einsatz

Mit 10 mm Hub eignet sich der ADN-S-40-10-I-P-A für Spann-, Halte- und Stoppaufgaben in Vorrichtungen, bei denen nur wenige Millimeter Weg gebraucht werden. Als Medium dient Druckluft nach ISO 8573-1:2010 [7:4:4], der Hub von 10 mm ist in jeder Einbaulage nutzbar.
