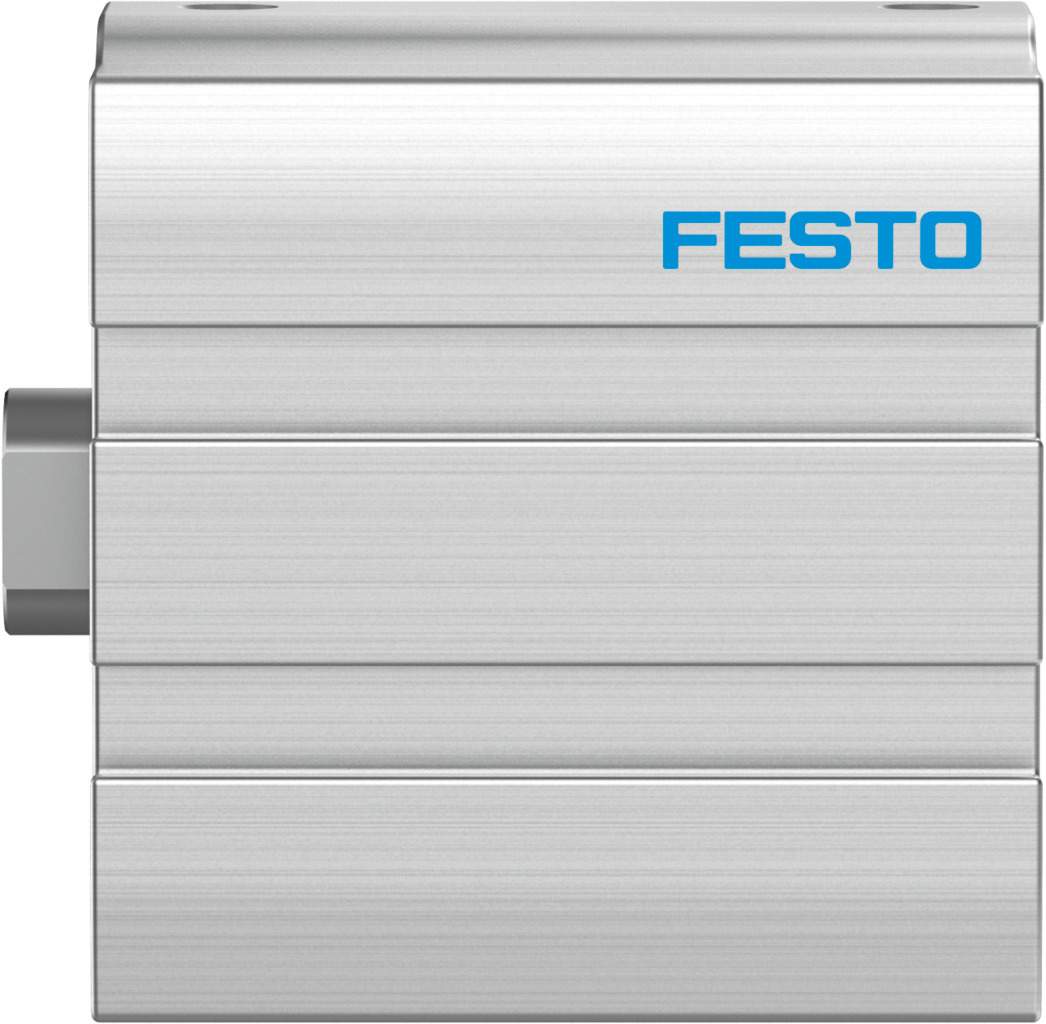

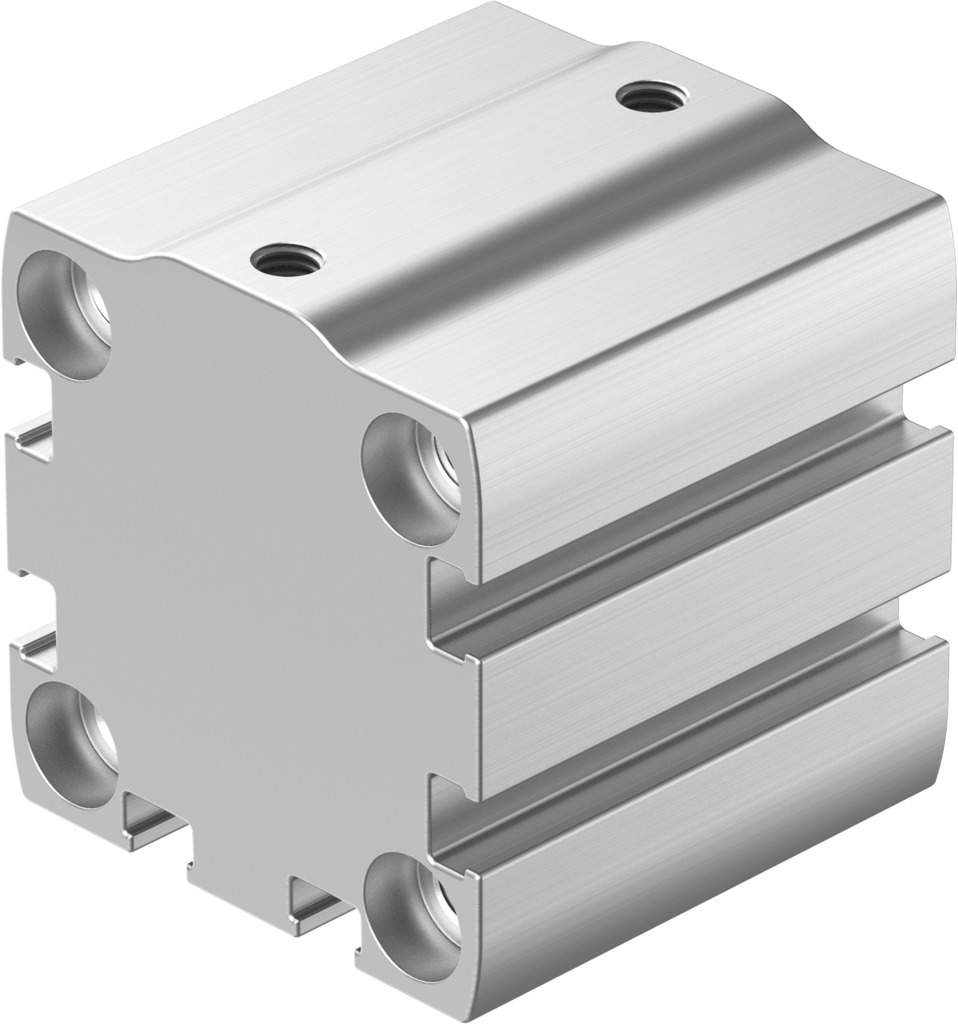

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 50 mm ADN-S-32-50-I-P-A-F1A - Festo 8142855

Kolben-Ø 32 mm, 50 mm Hub, 483 N Vorlauf- und 415 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-32-50-I-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Klare Auslegung: 483 N vorwärts und 415 N zurück bei 6 bar laut Festo
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,4 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

In Montagelinien übernimmt der ADN-S-32-50-I-P-A-F1A mit Ø 32 mm Spann-, Stopp- und Positionieraufgaben. Für die Montage nutzt der ADN-S-32-50-I-P-A-F1A Durchgangsbohrungen oder Innengewinde im Gehäuse, Luftanschluss M5. Für die Auslegung nennt Festo 117 g Grundgewicht und 37 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 36 g beziehungsweise 9 g hinzu.
