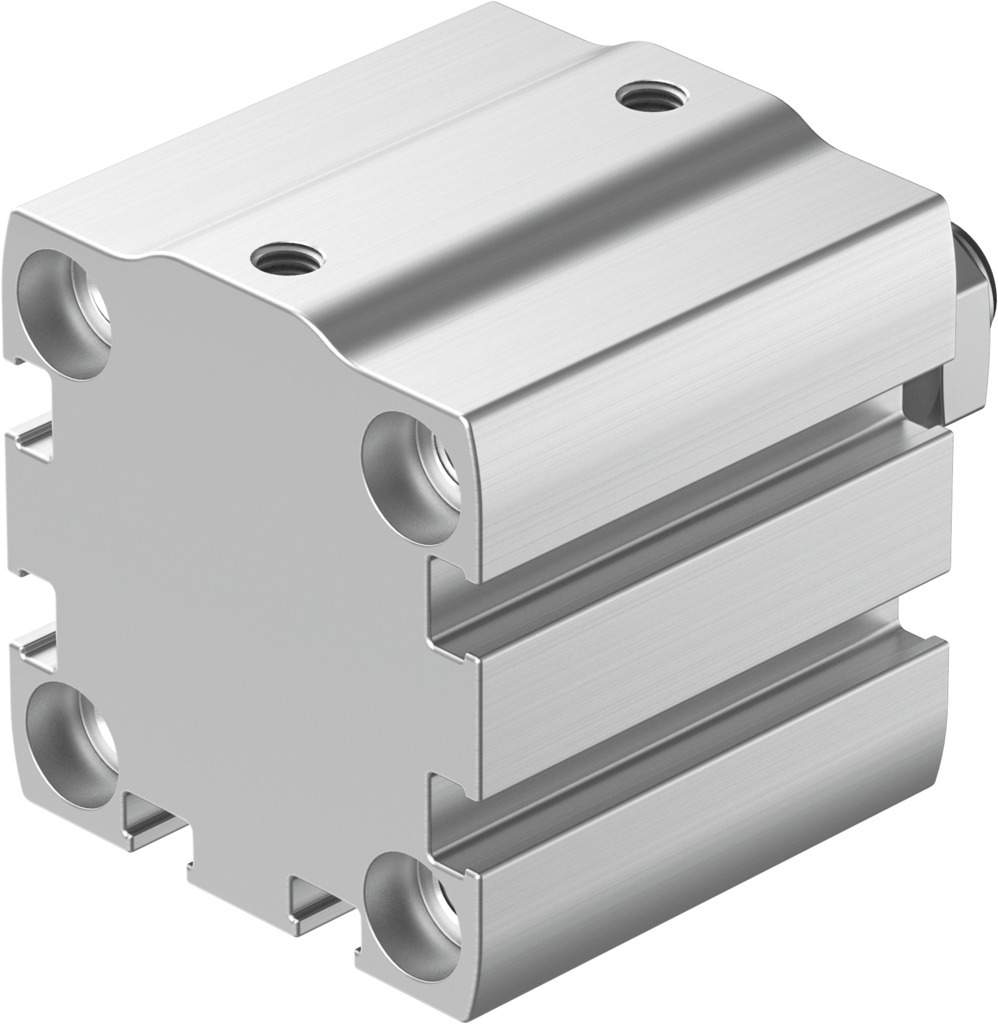

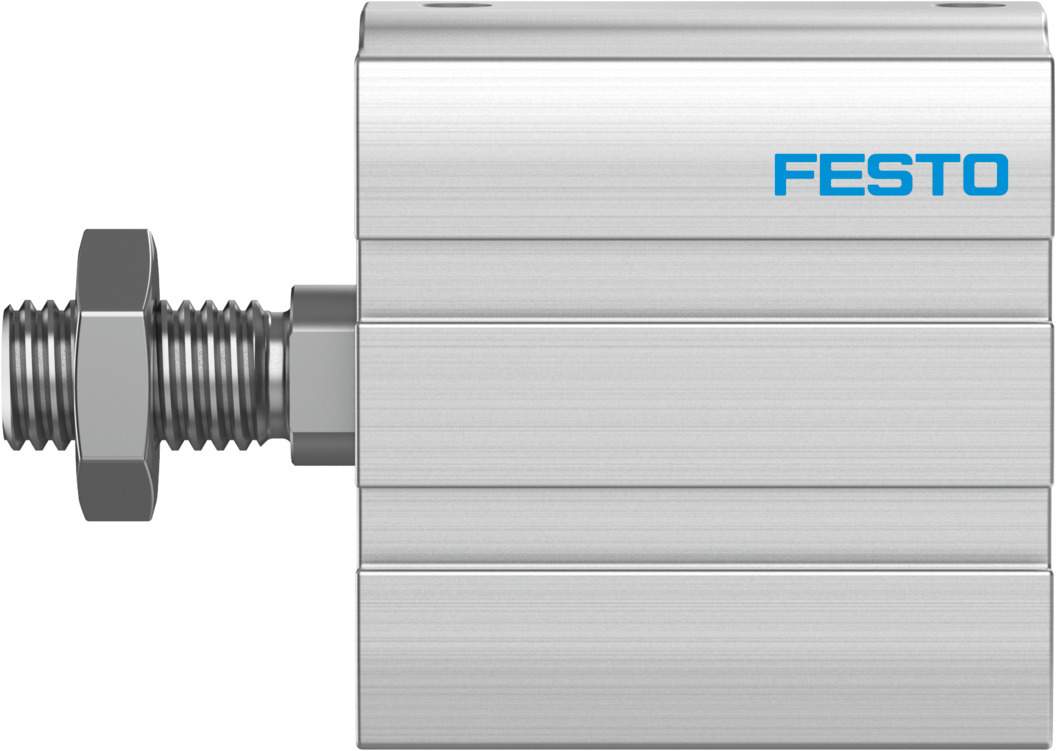

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 45 mm ADN-S-32-45-A-P-A - Festo 8091466

Kolben-Ø 32 mm, 45 mm Hub, 483 N Vorlauf- und 415 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-32-45-A-P-A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Doppeltwirkend: 483 N im Vorlauf, 415 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,4 J
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

In Montagelinien übernimmt der ADN-S-32-45-A-P-A mit Ø 32 mm Spann-, Stopp- und Positionieraufgaben. Den ADN-S-32-45-A-P-A befestigen Sie über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör. Für die Auslegung nennt Festo 117 g Grundgewicht und 37 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 36 g beziehungsweise 9 g hinzu.
