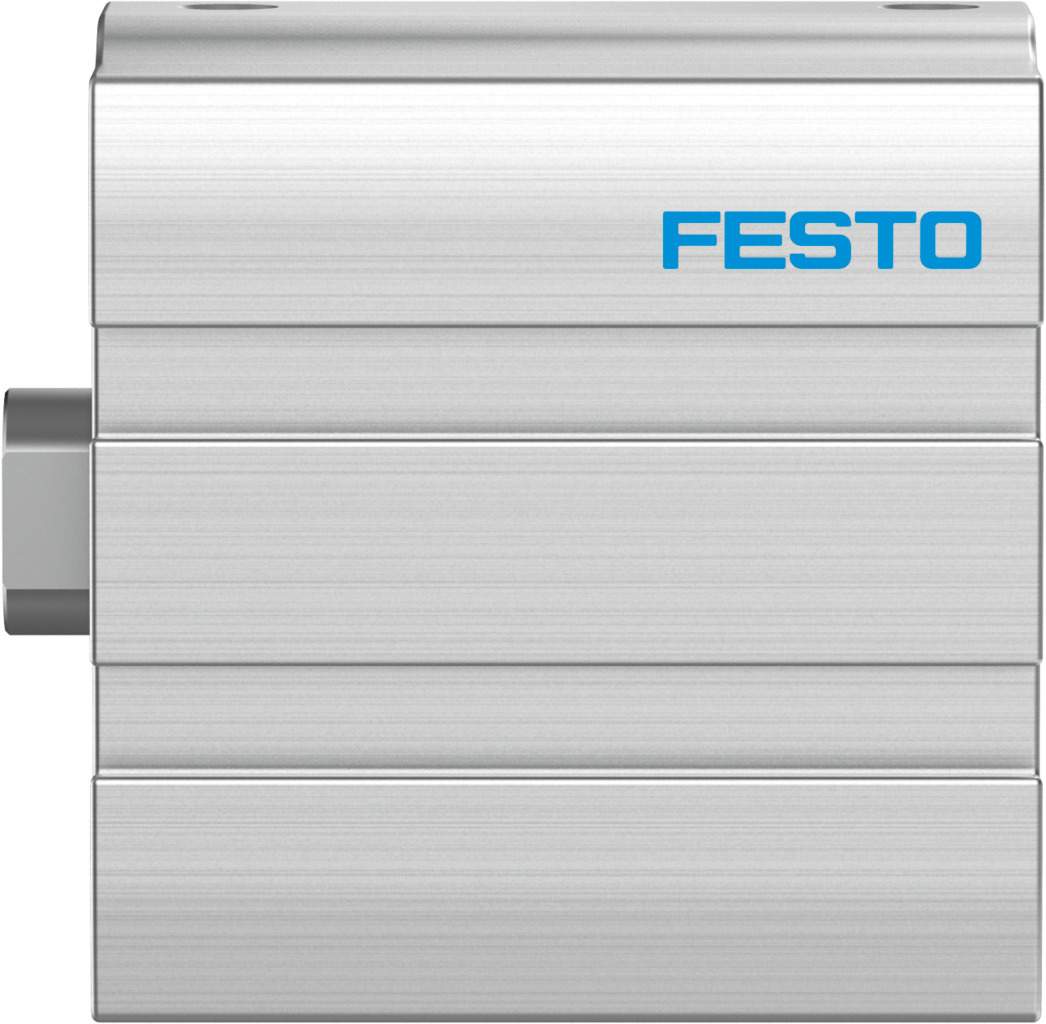

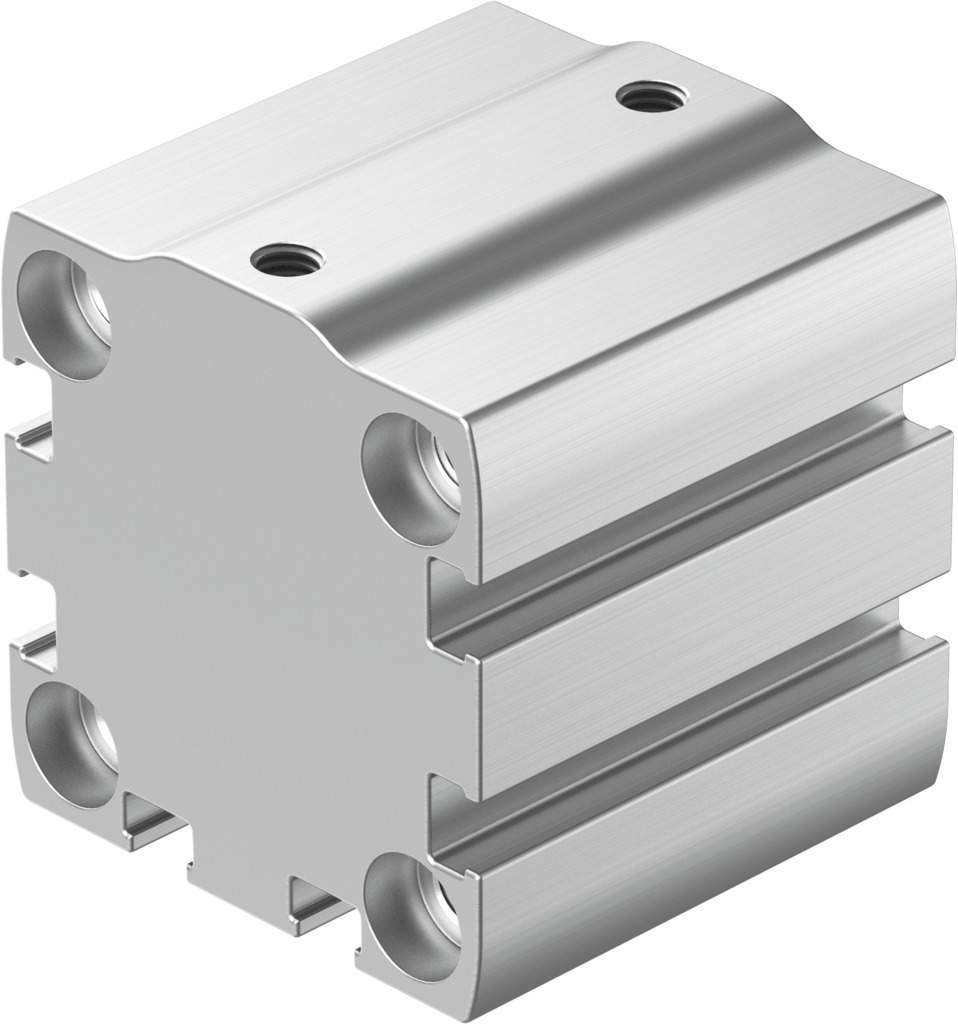

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 25 mm ADN-S-32-25-I-P-A-F1A - Festo 8142850

Der Festo ADN-S-32-25-I-P-A-F1A ist ein doppeltwirkender Kompaktzylinder mit Kolben-Ø 32 mm und 25 mm Hub. Bei 6 bar erreicht er 483 N Vorlauf- und 415 N Rücklaufkraft.

Vorteile im Überblick

• Doppeltwirkend: 483 N im Vorlauf, 415 N im Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,4 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Der ADN-S-32-25-I-P-A-F1A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Befestigt wird der Ø-32-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Innengewinde. Für die Auslegung nennt Festo 117 g Grundgewicht und 37 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 36 g beziehungsweise 9 g hinzu.
