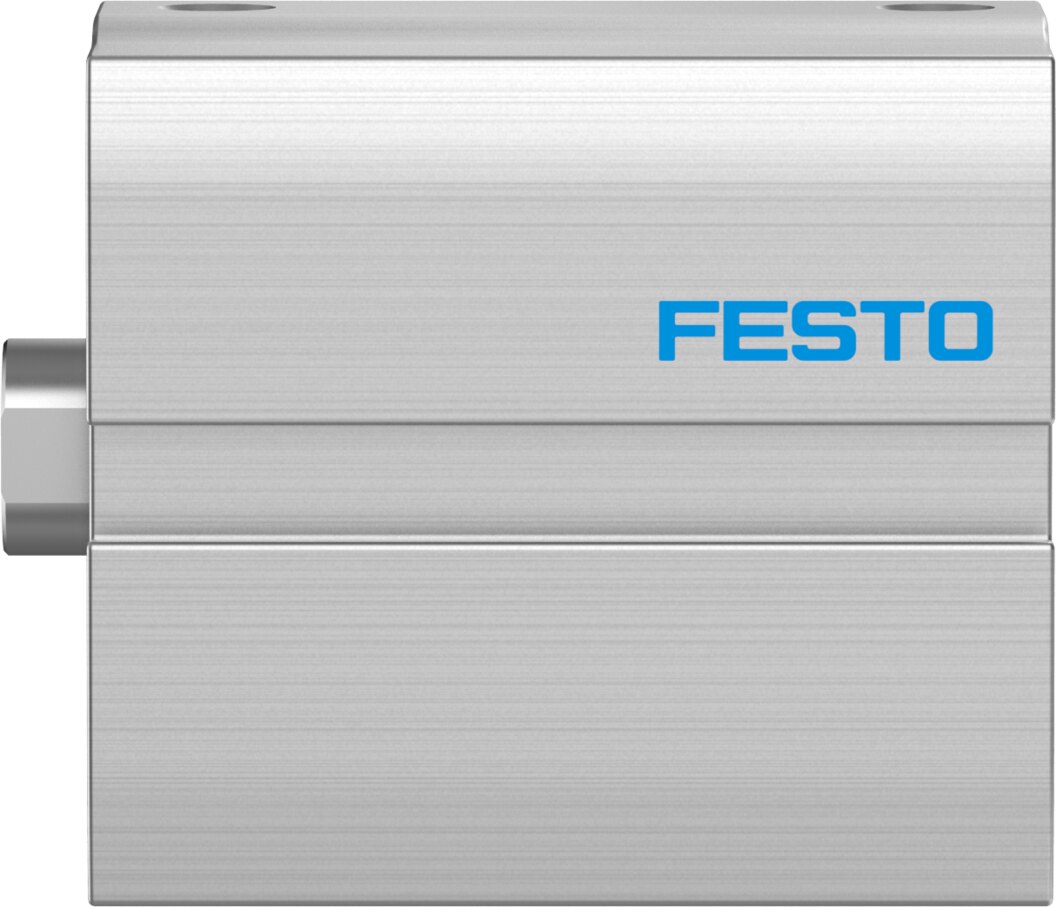

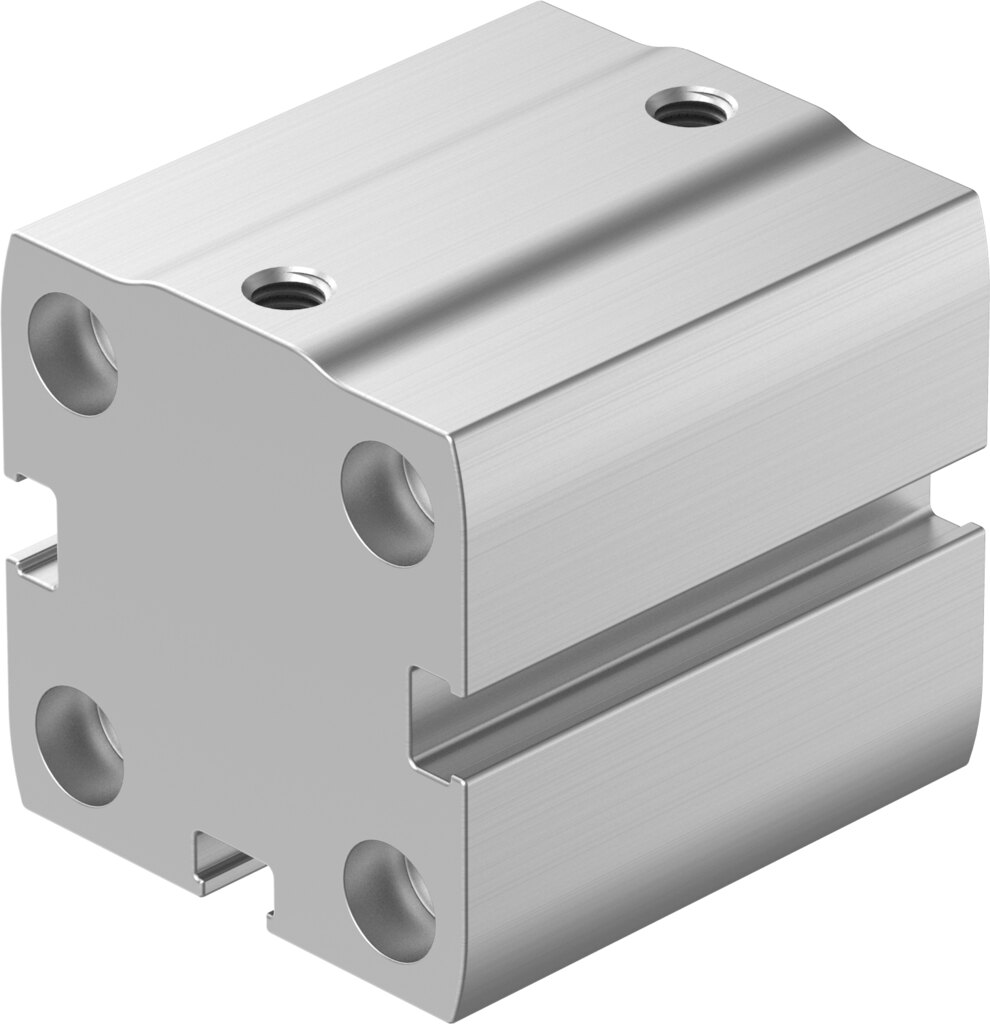

Kompaktzylinder doppeltwirkend Ø 25 mm Hub 5 mm ADN-S-25-5-I-P - Festo 8076343

Der Festo ADN-S-25-5-I-P ist ein doppeltwirkender Kompaktzylinder mit Kolben-Ø 25 mm und 5 mm Hub. Bei 6 bar erreicht er 295 N Vorlauf- und 247 N Rücklaufkraft.

Vorteile im Überblick

• Kraft in beide Richtungen: theoretisch 295 N Vorlauf und 247 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,18 J
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Der ADN-S-25-5-I-P arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-25-5-I-P. Für die Auslegung nennt Festo 70 g Grundgewicht und 17 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 30 g beziehungsweise 6 g hinzu.
