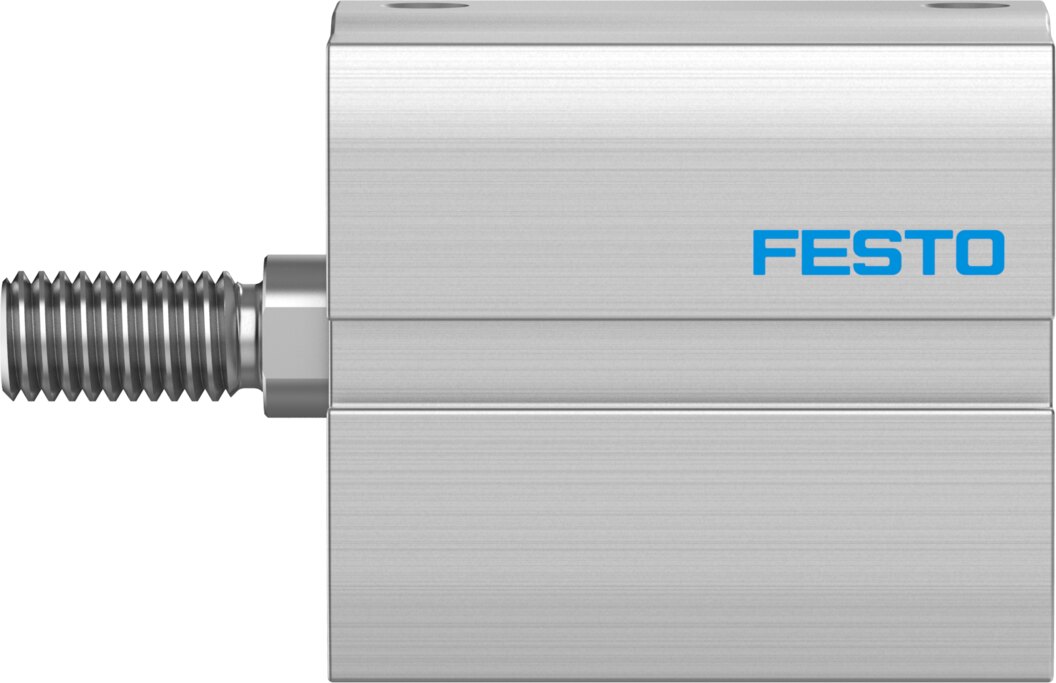

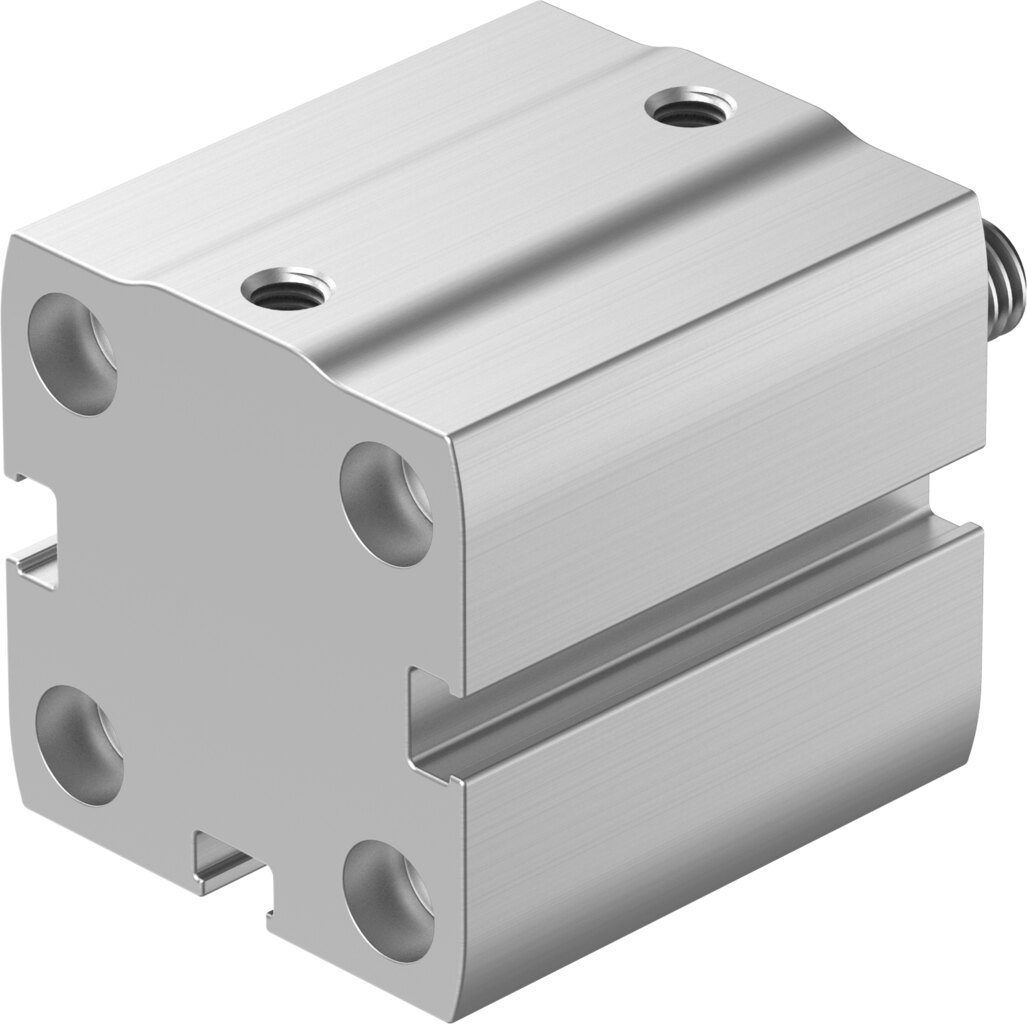

Kompaktzylinder doppeltwirkend Ø 25 mm Hub 5 mm ADN-S-25-5-A-P - Festo 8092103

Kolben-Ø 25 mm, 5 mm Hub, 295 N Vorlauf- und 247 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-25-5-A-P passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile

• Klare Auslegung: 295 N vorwärts und 247 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,18 J
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

In Montagelinien übernimmt der ADN-S-25-5-A-P mit Ø 25 mm Spann-, Stopp- und Positionieraufgaben. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Anbauteile kommen an die Kolbenstange mit Außengewinde des ADN-S-25-5-A-P. Für die Auslegung nennt Festo 70 g Grundgewicht und 17 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 30 g beziehungsweise 6 g hinzu.
