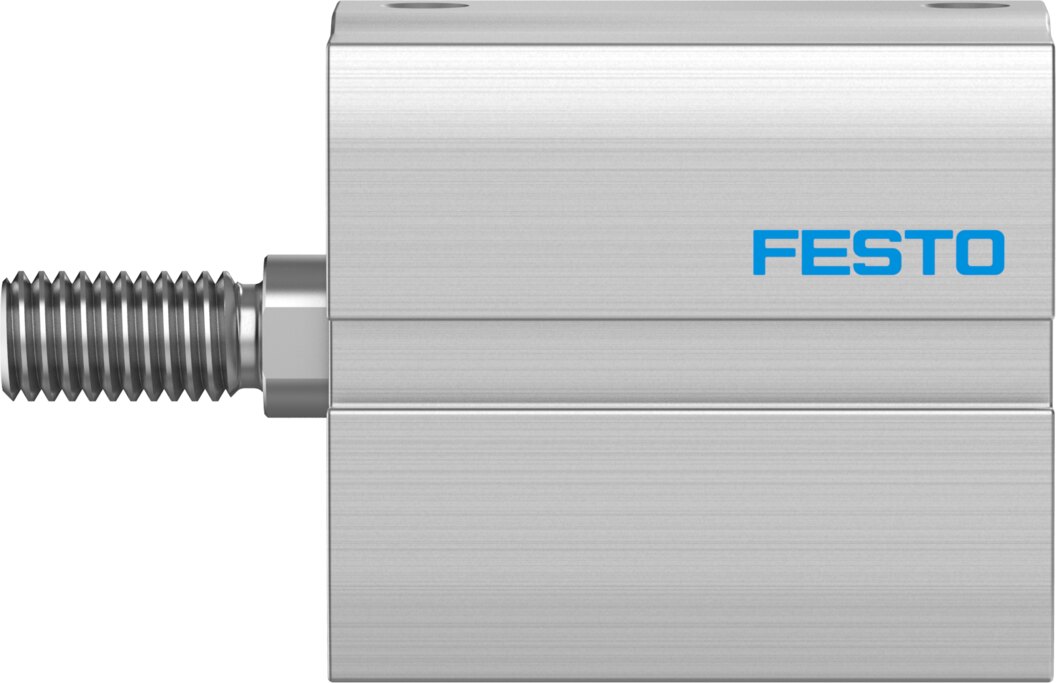

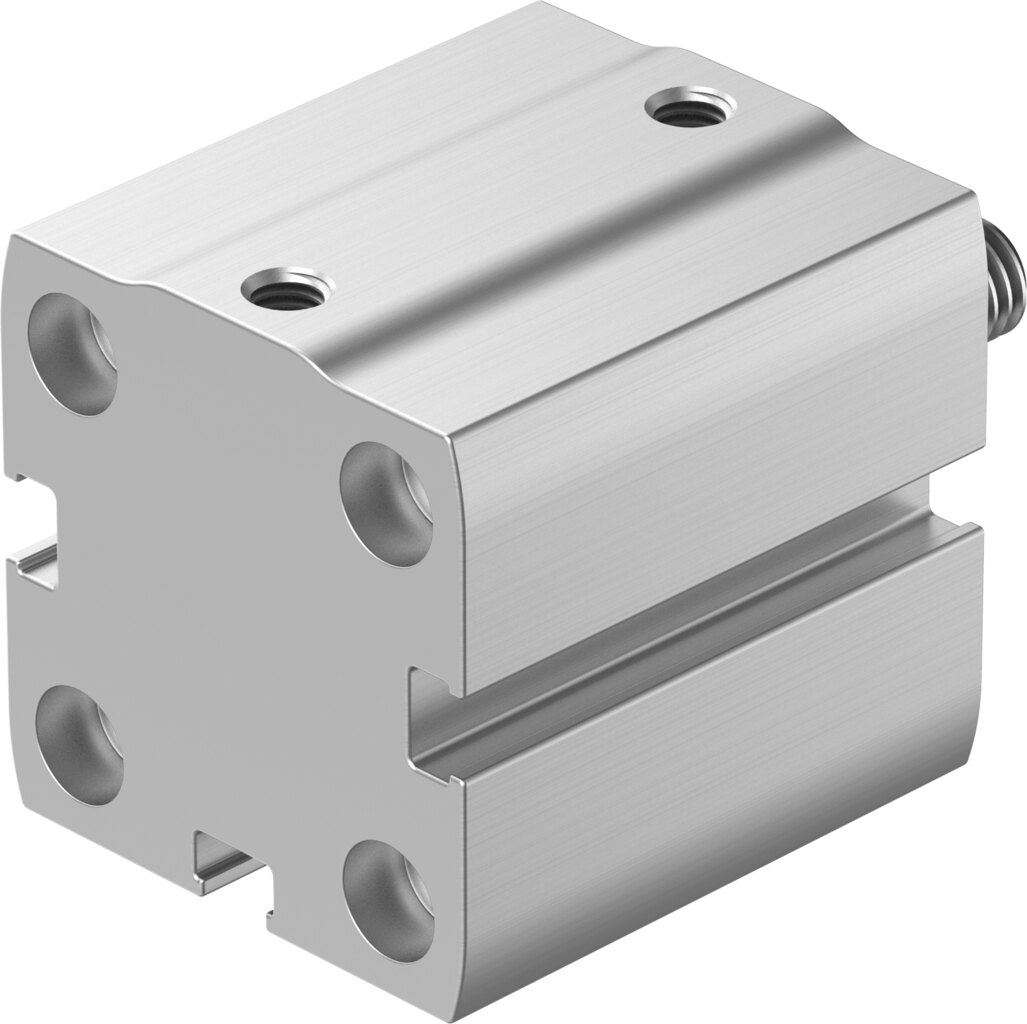

Kompaktzylinder doppeltwirkend Ø 25 mm Hub 40 mm ADN-S-25-40-A-P-A-F1A - Festo 8142833

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-25-40-A-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 25 mm, Hub 40 mm, 295 N Vorlauf- und 247 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 295 N Vorlauf und 247 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,3 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Der ADN-S-25-40-A-P-A-F1A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Befestigt wird der Ø-25-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 88 g Grundgewicht und 25 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 30 g beziehungsweise 6 g hinzu.
