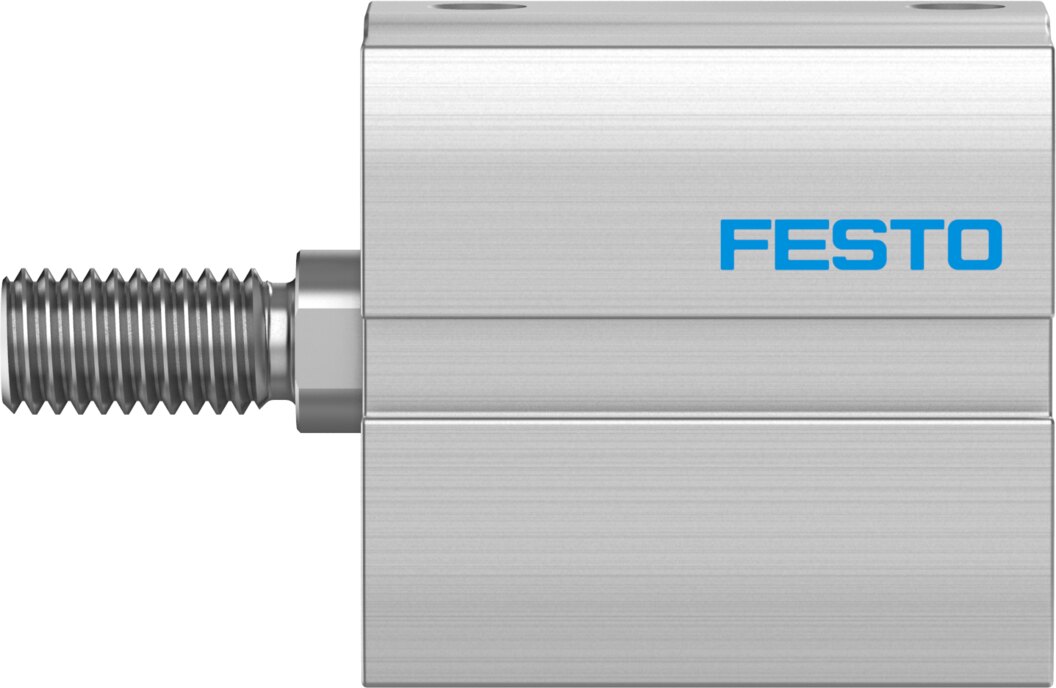

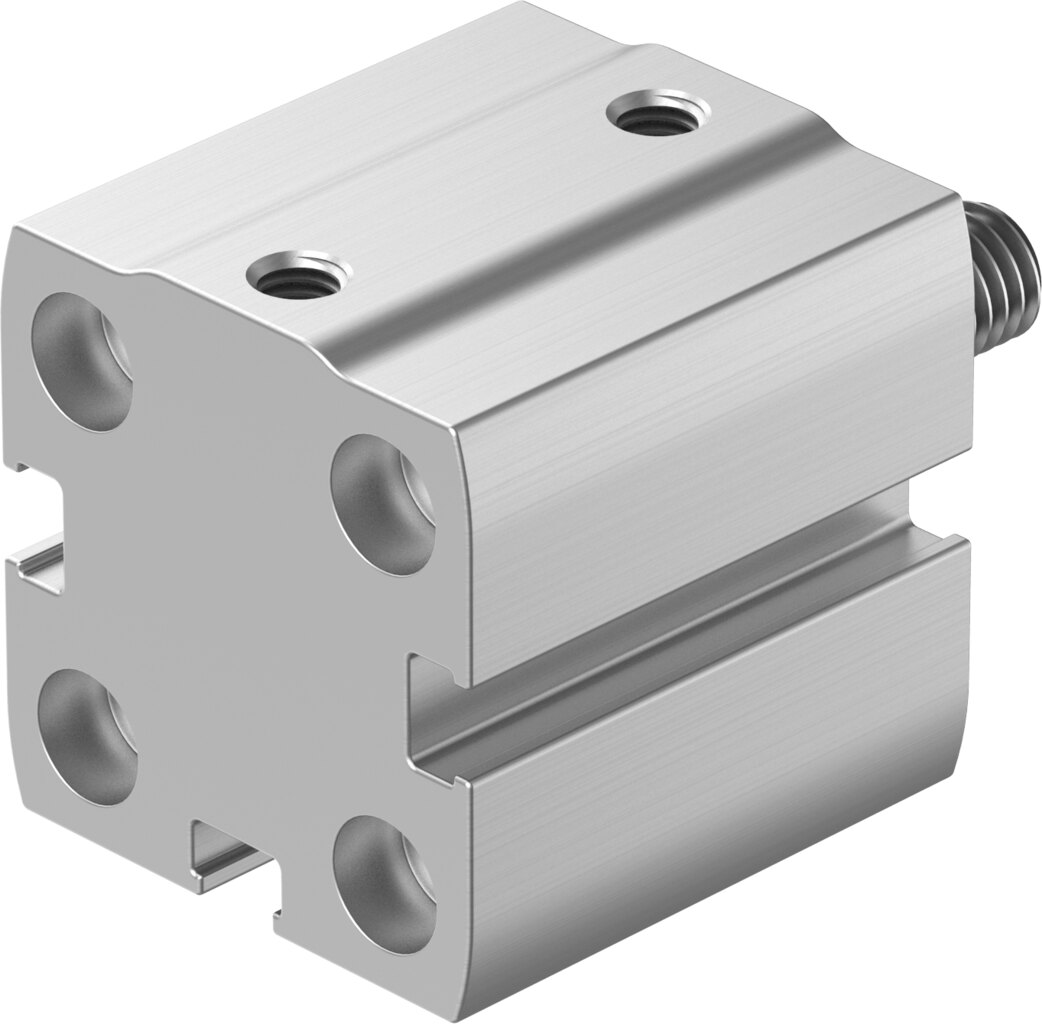

Kompaktzylinder doppeltwirkend Ø 20 mm Hub 45 mm ADN-S-20-45-A-P - Festo 8091435

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-20-45-A-P an: doppeltwirkender Kompaktzylinder, Kolben-Ø 20 mm, Hub 45 mm, 188 N Vorlauf- und 141 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Klare Auslegung: 188 N vorwärts und 141 N zurück bei 6 bar laut Festo
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,14 J in den Endlagen auf
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Der ADN-S-20-45-A-P arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Befestigt wird der Ø-20-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 51 g Grundgewicht und 11 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 26 g beziehungsweise 6 g hinzu.
