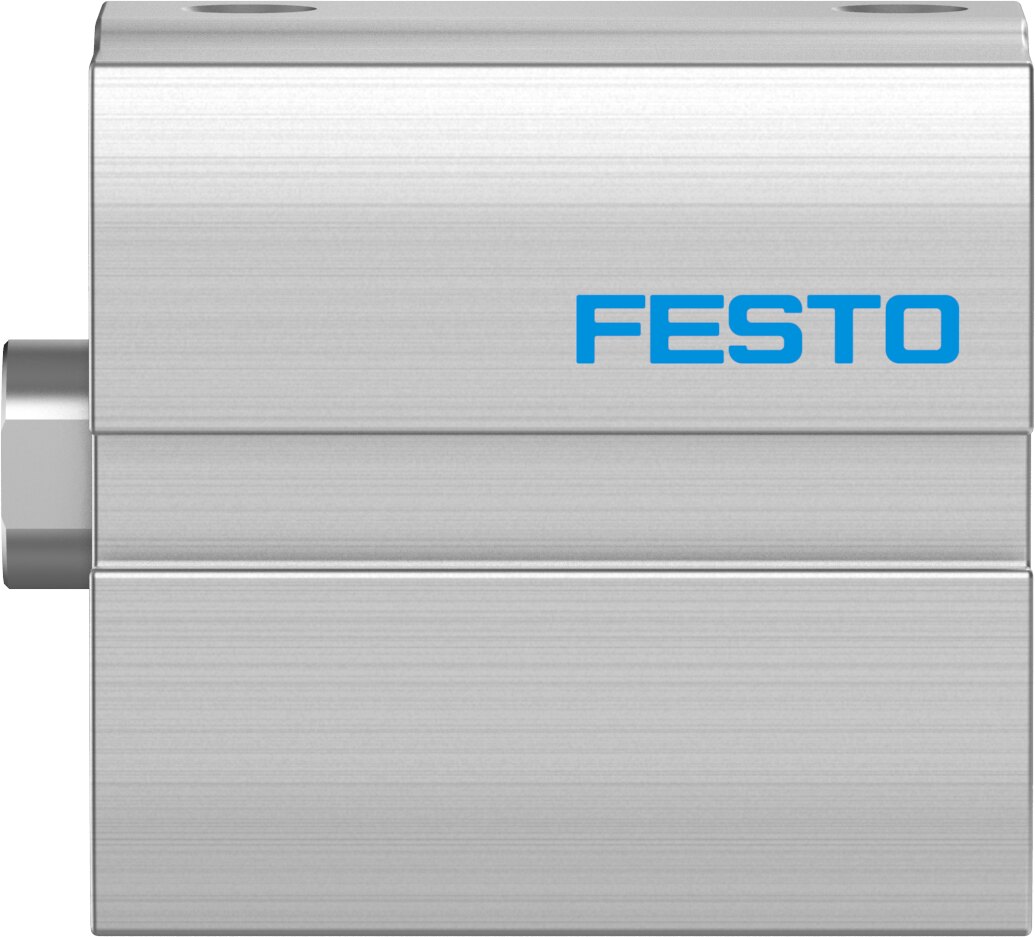

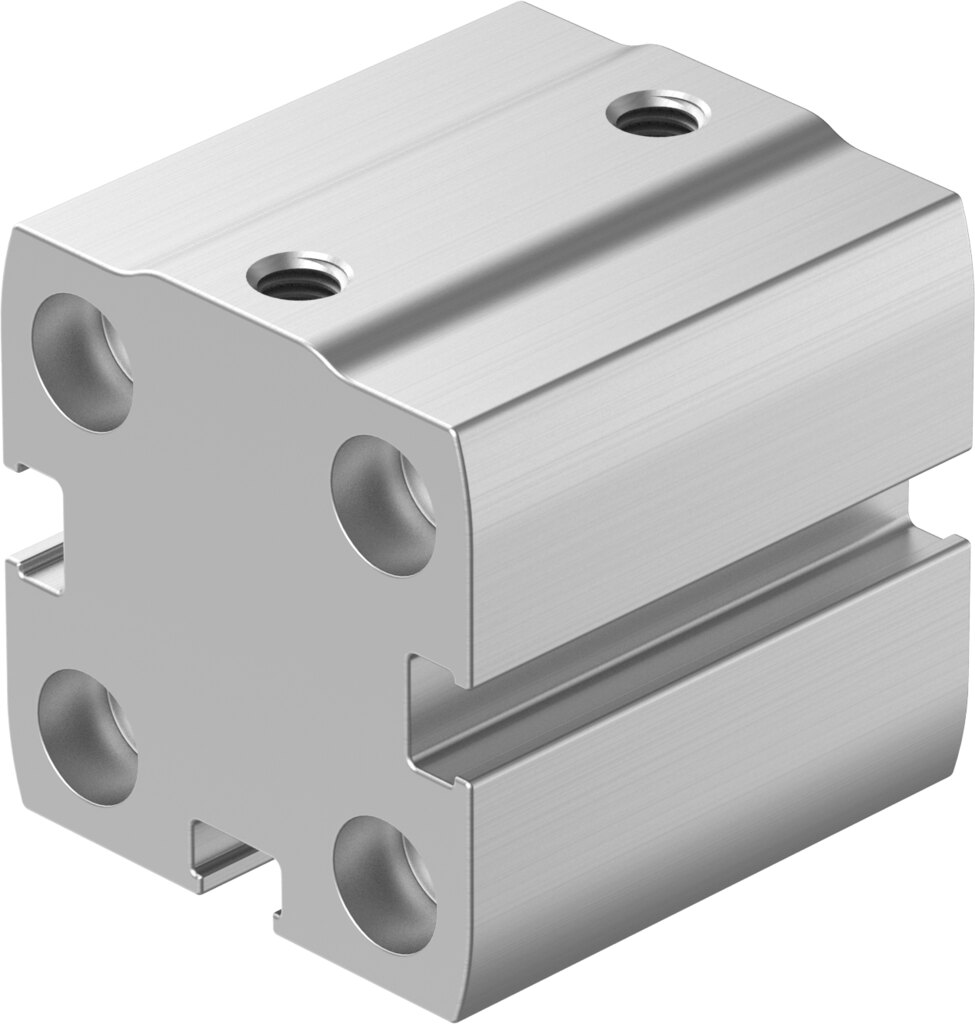

Kompaktzylinder ADN-S-20-25-I-P-A-F1A - Festo 8142760
Netto
zzgl. MwSt.
59,20 € inkl. 19 % MwSt., zzgl. Versand
49,75 €
Artikel
FES-8142760
Hersteller-Nr.
ADN-S-20-25-I-P-A-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Hub | 25 mm |
|---|---|
| Kolben-Ø | 20 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Kolbenstangenende | Innengewinde |
| Konstruktiver Aufbau | Kolben, Kolbenstange |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck | 0,6 ... 10 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Umgebungstemperatur | 0 ... 80 °C |
| Aufprallenergie in den Endlagen | 0,2 J |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 141 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 188 N |
| Bewegte Masse bei 0 mm Hub | 18 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 6 g |
| Grundgewicht bei 0 mm Hub | 65 g |
| Gewichtszuschlag pro 10 mm Hub | 26 g |
| Befestigungsart | mit Durchgangsbohrung, mit Innengewinde |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Dynamische Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 0,125 kg |
| Hersteller | Festo |
| Hersteller-Nr. | ADN-S-20-25-I-P-A-F1A |
| EAN | 4052568570859 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
