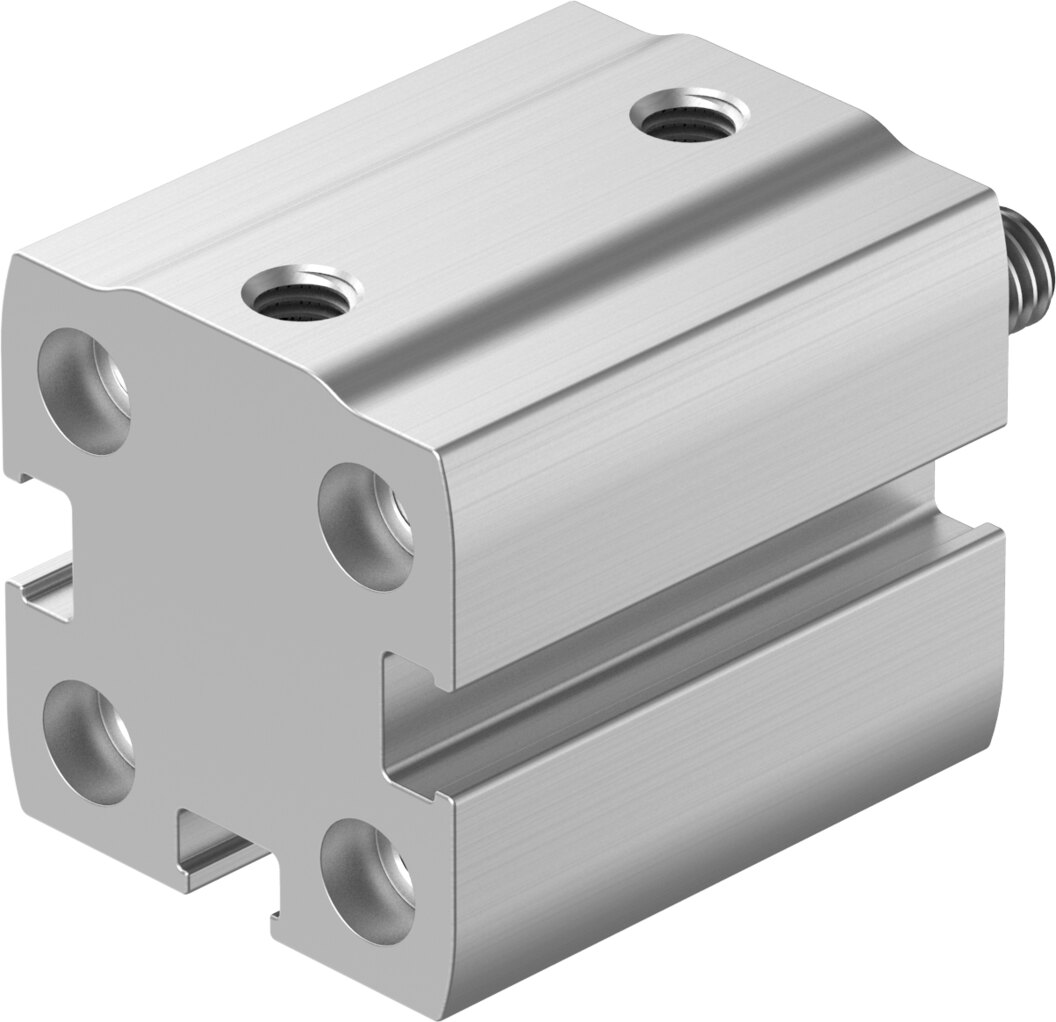

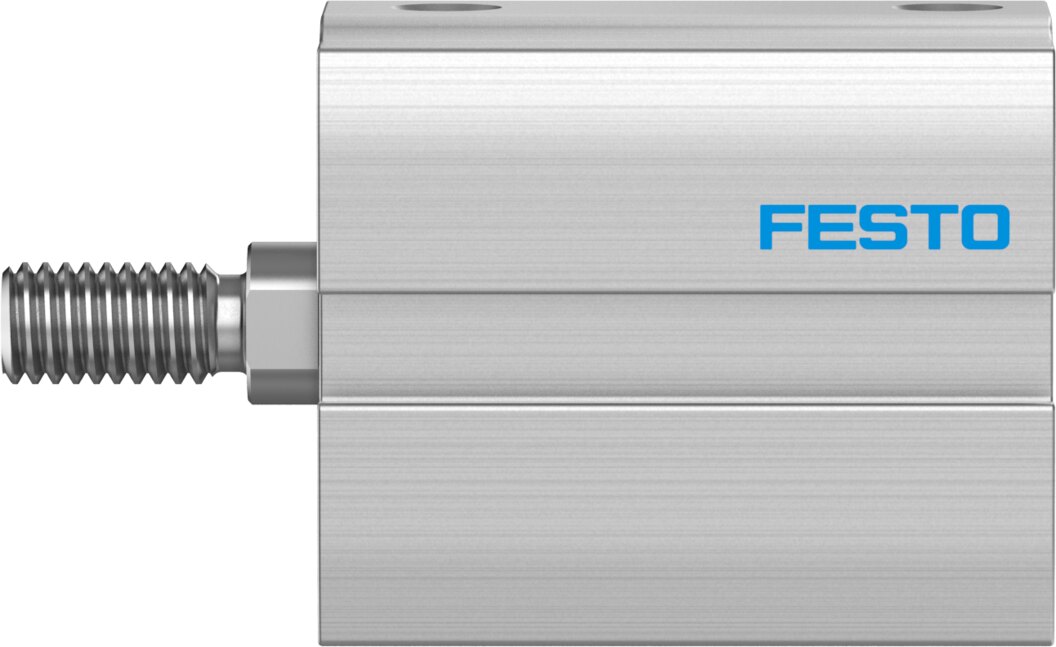

Kompaktzylinder doppeltwirkend Ø 16 mm Hub 25 mm ADN-S-16-25-A-P-A-F1A - Festo 8142739

Kolben-Ø 16 mm, 25 mm Hub, 121 N Vorlauf- und 90 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-16-25-A-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Kraft in beide Richtungen: theoretisch 121 N Vorlauf und 90 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,15 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Weiter Druckbereich: 1 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 16 mm eignet sich der ADN-S-16-25-A-P-A-F1A für Kleinteilhandhabung, Elektronikmontage und leichte Stopper. Befestigt wird der Ø-16-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 42 g Grundgewicht und 11 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 18 g beziehungsweise 4 g hinzu.
