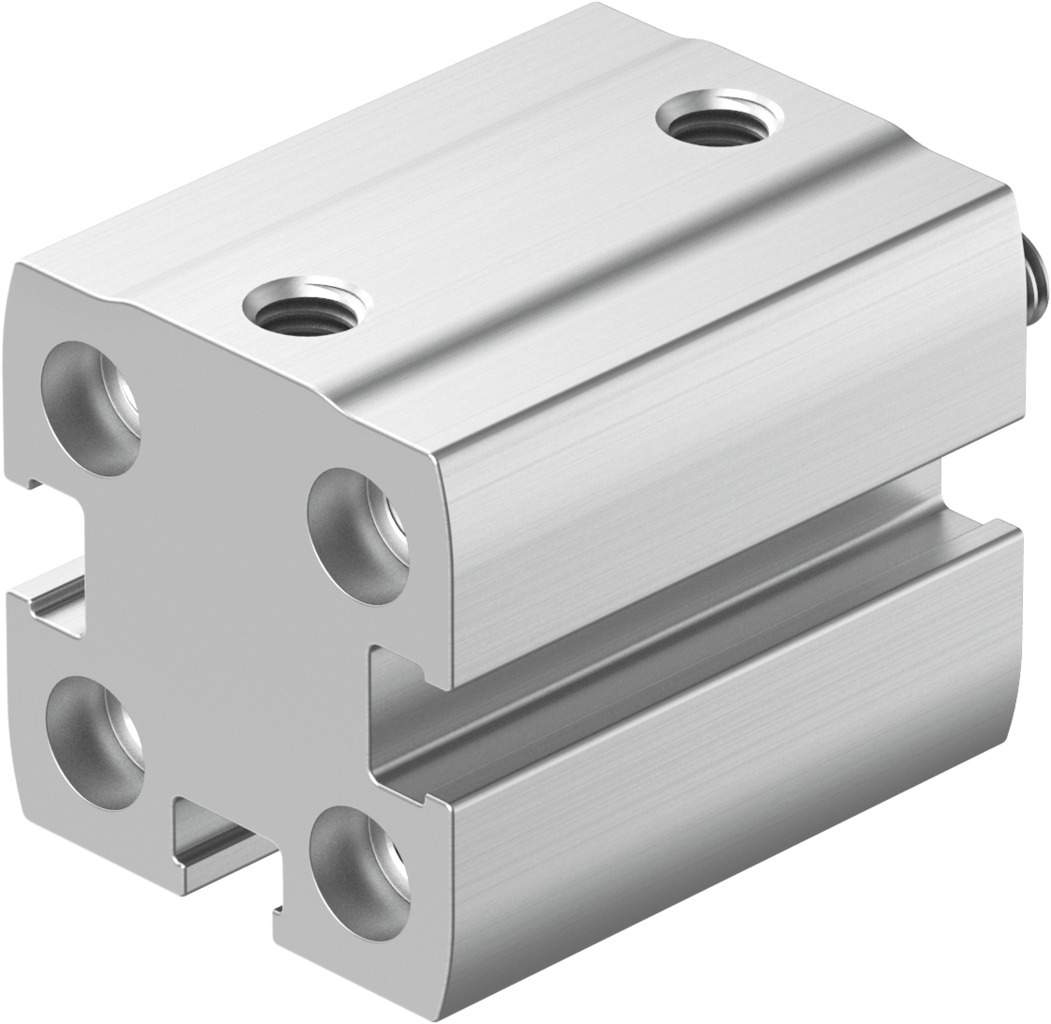

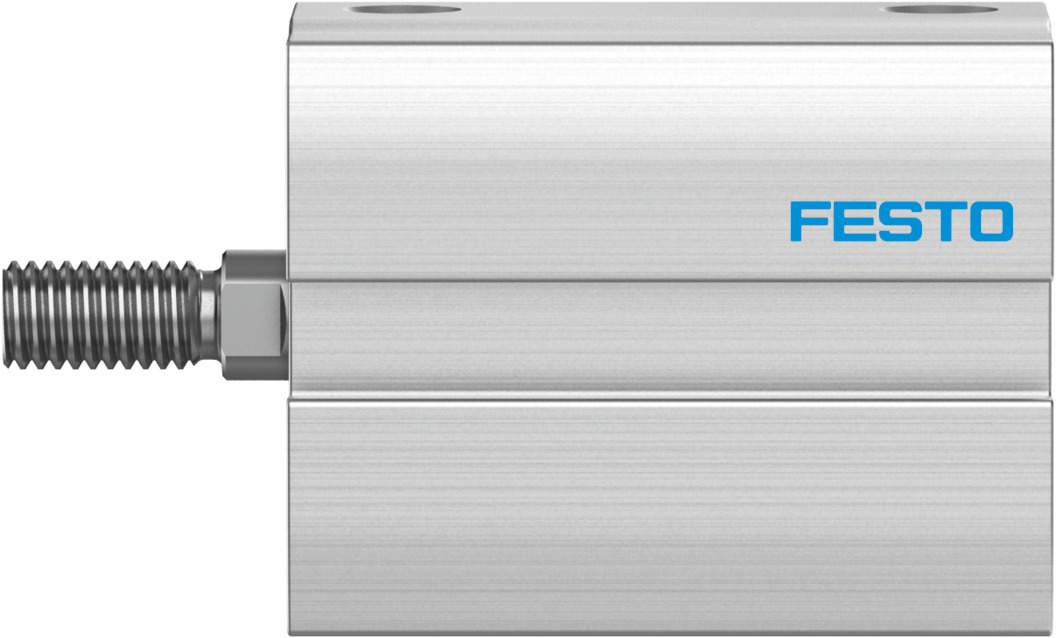

Kompaktzylinder doppeltwirkend Ø 12 mm Hub 5 mm ADN-S-12-5-A-P - Festo 8091419

Kolben-Ø 12 mm, 5 mm Hub, 68 N Vorlauf- und 51 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-12-5-A-P passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Klare Auslegung: 68 N vorwärts und 51 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,06 J
• Weiter Druckbereich: 1 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Mit Kolben-Ø 12 mm eignet sich der ADN-S-12-5-A-P für Kleinteilhandhabung, Elektronikmontage und leichte Stopper. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Befestigt wird der Ø-12-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 26 g Grundgewicht und 3,5 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 15 g beziehungsweise 2 g hinzu.
