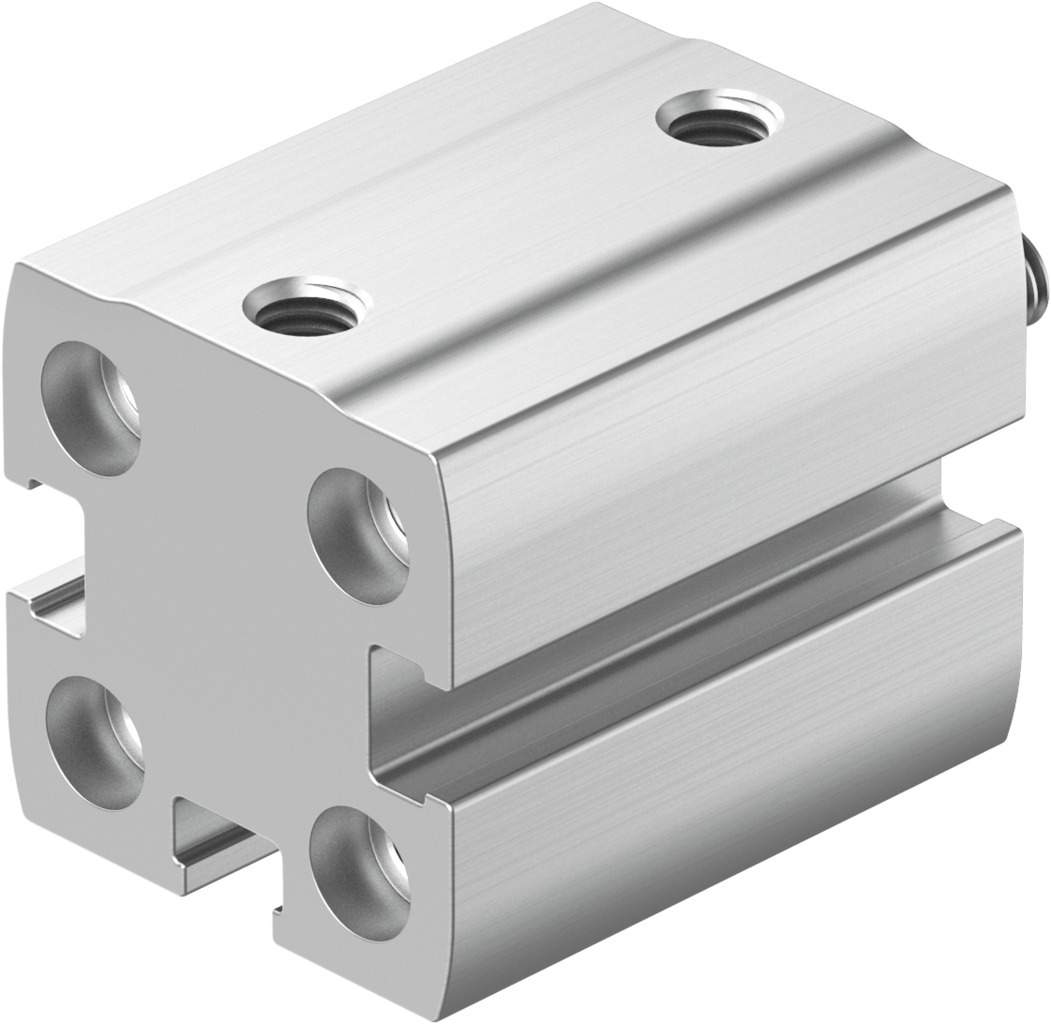

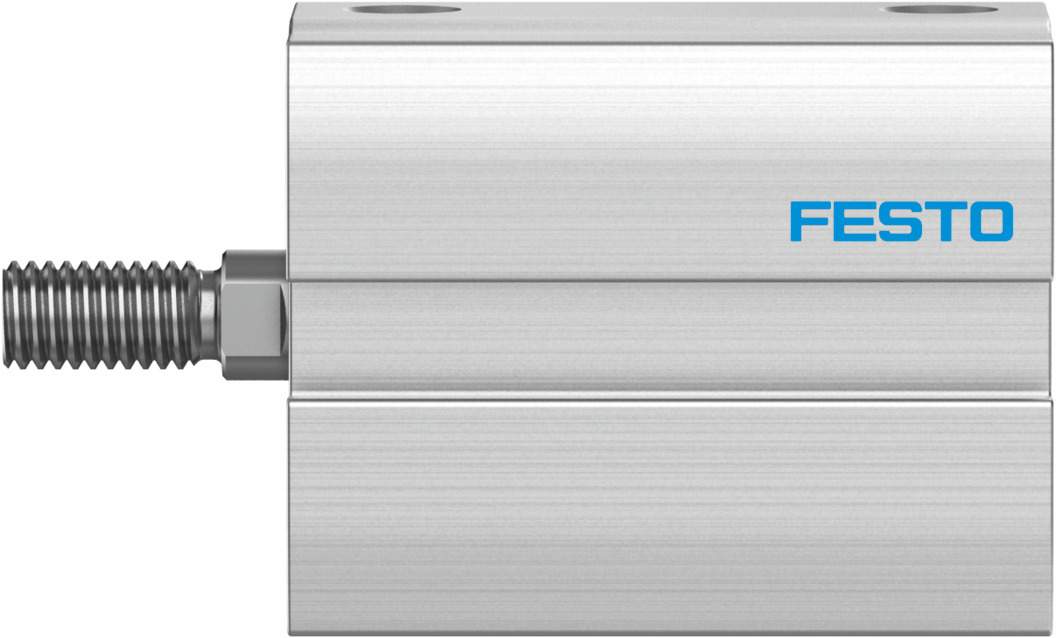

Kompaktzylinder doppeltwirkend Ø 12 mm Hub 10 mm ADN-S-12-10-A-P-A-F1A - Festo 8142577

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-12-10-A-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 12 mm, Hub 10 mm, 68 N Vorlauf- und 51 N Rücklaufkraft bei 6 bar.

Vorteile im Überblick

• Doppeltwirkend: 68 N im Vorlauf, 51 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,07 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 1 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 12 mm eignet sich der ADN-S-12-10-A-P-A-F1A für Kleinteilhandhabung, Elektronikmontage und leichte Stopper. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Außengewinde des ADN-S-12-10-A-P-A-F1A. Für die Auslegung nennt Festo 33 g Grundgewicht und 6 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 15 g beziehungsweise 2 g hinzu.
