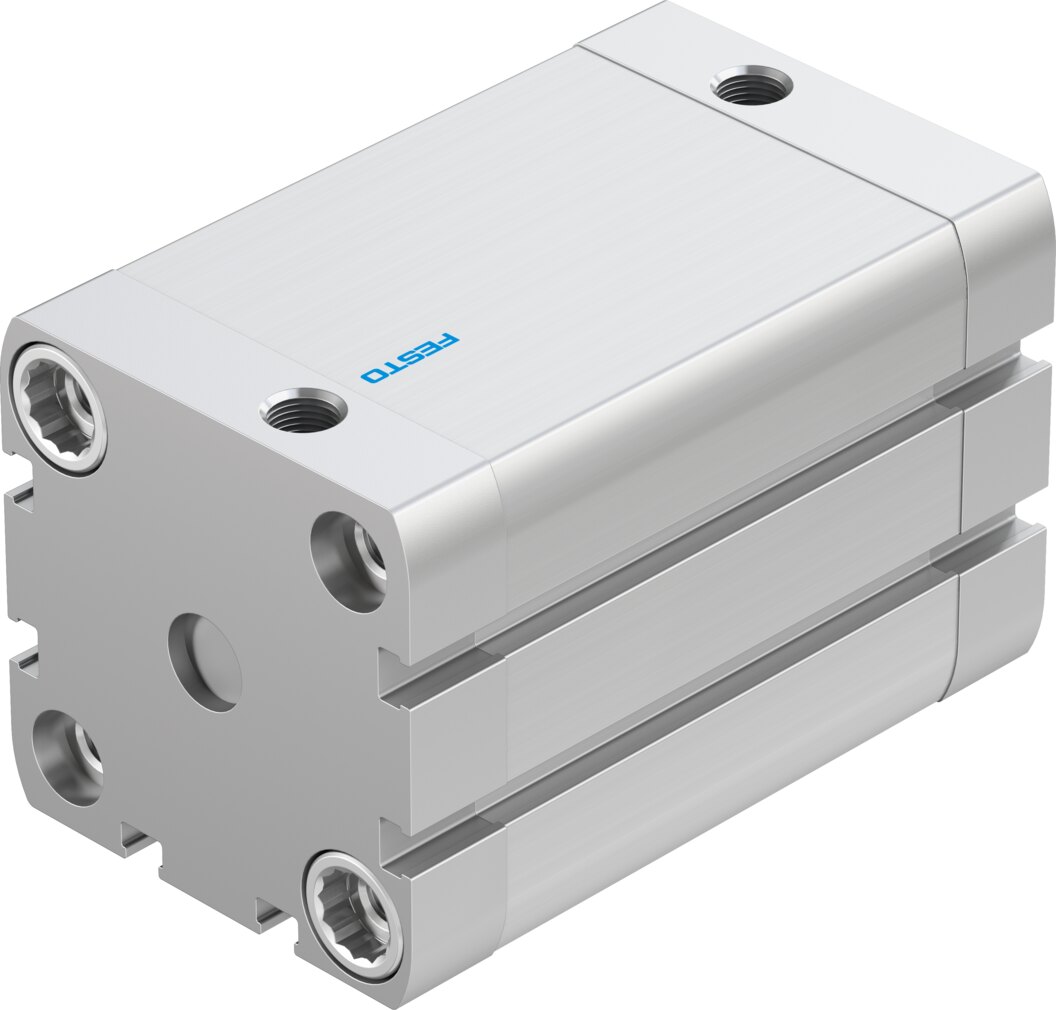

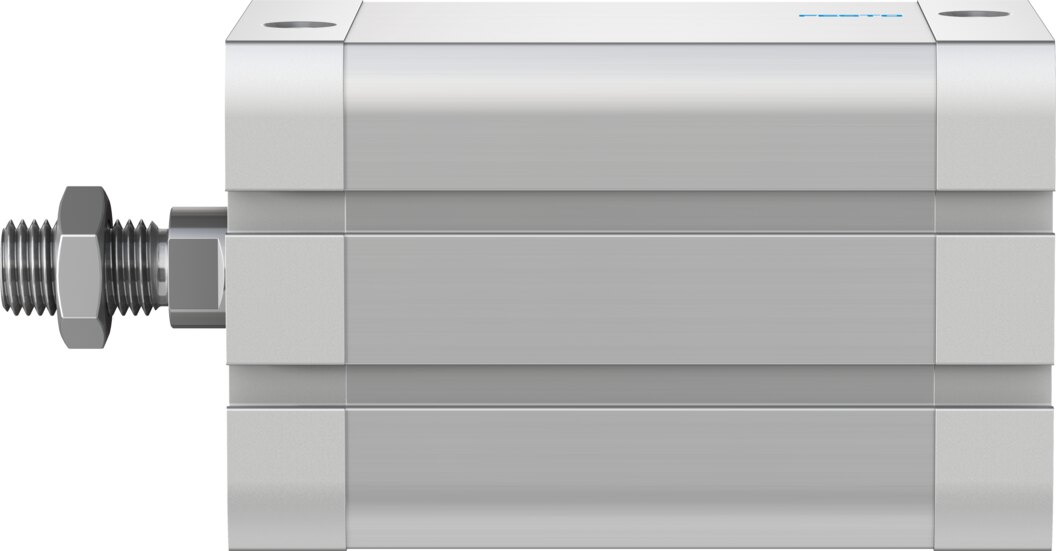

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 70 mm PPS-Dämpfung ADN-50-70-A-PPS-A - Festo 8178340

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-50-70-A-PPS-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 50 mm, Hub 70 mm, 1178 N Vorlauf- und 1057 N Rücklaufkraft bei 6 bar.

Vorteile im Überblick

• Kraft in beide Richtungen: theoretisch 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Selbsteinstellende Dämpfung PPS: passt sich Last und Geschwindigkeit an, Aufprallenergie 2,8 J in den Endlagen
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss G1/8
• Flexibel einsetzbar: Betriebsdruck 1 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem Stahl, Gewinde M12x1,25
• Normmaße: Festo gibt ISO 21287 an, Ersatz ohne Umkonstruktion

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-50-70-A-PPS-A mit Ø 50 mm. Befestigt wird der Ø-50-mm-Zylinder über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, die Kolbenstange trägt Außengewinde M12x1,25. Das Produktgewicht beträgt laut Festo 906 g.
