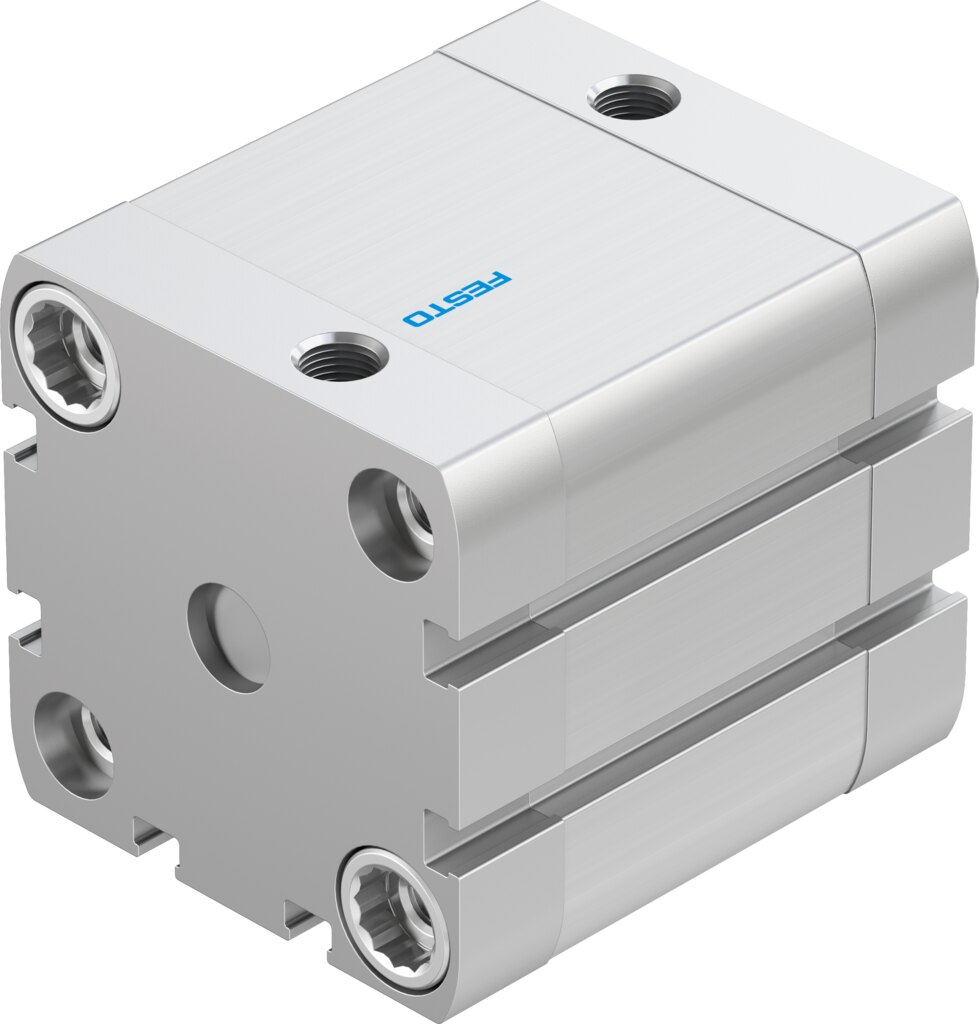

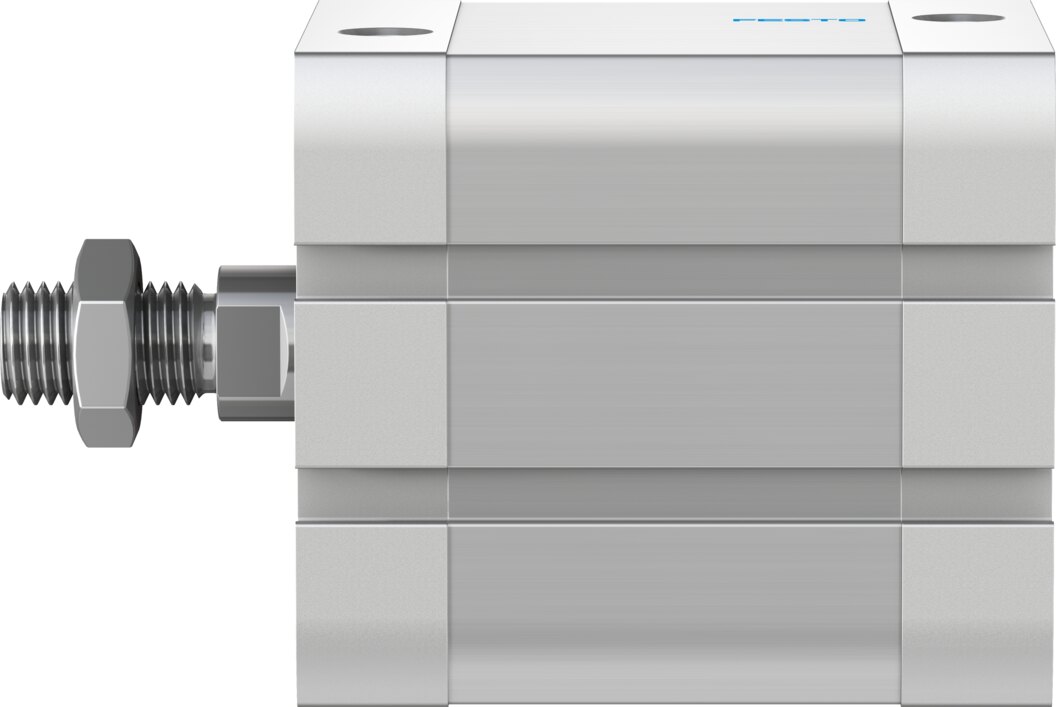

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 120 mm ADN-50-120-A-P-A - Festo 610840

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-50-120-A-P-A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 50 mm, Hub 120 mm, 1178 N Vorlauf- und 1057 N Rücklaufkraft bei 6 bar. Die Angaben unten ergeben sich aus dem Typschlüssel ADN-50-120-A-P-A und den Festo-Daten der Baureihe ADN mit Kolben-Ø 50 mm.

Vorteile

• Doppeltwirkend: 1178 N im Vorlauf, 1057 N im Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 1 J in den Endlagen auf
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss G1/8
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck
• Anbau: Kolbenstange mit Außengewinde, Kolben-Ø 50 mm

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-50-120-A-P-A mit Ø 50 mm. Mit 120 mm Hub bewältigt er auch längere Schiebe- und Zuführwege.
