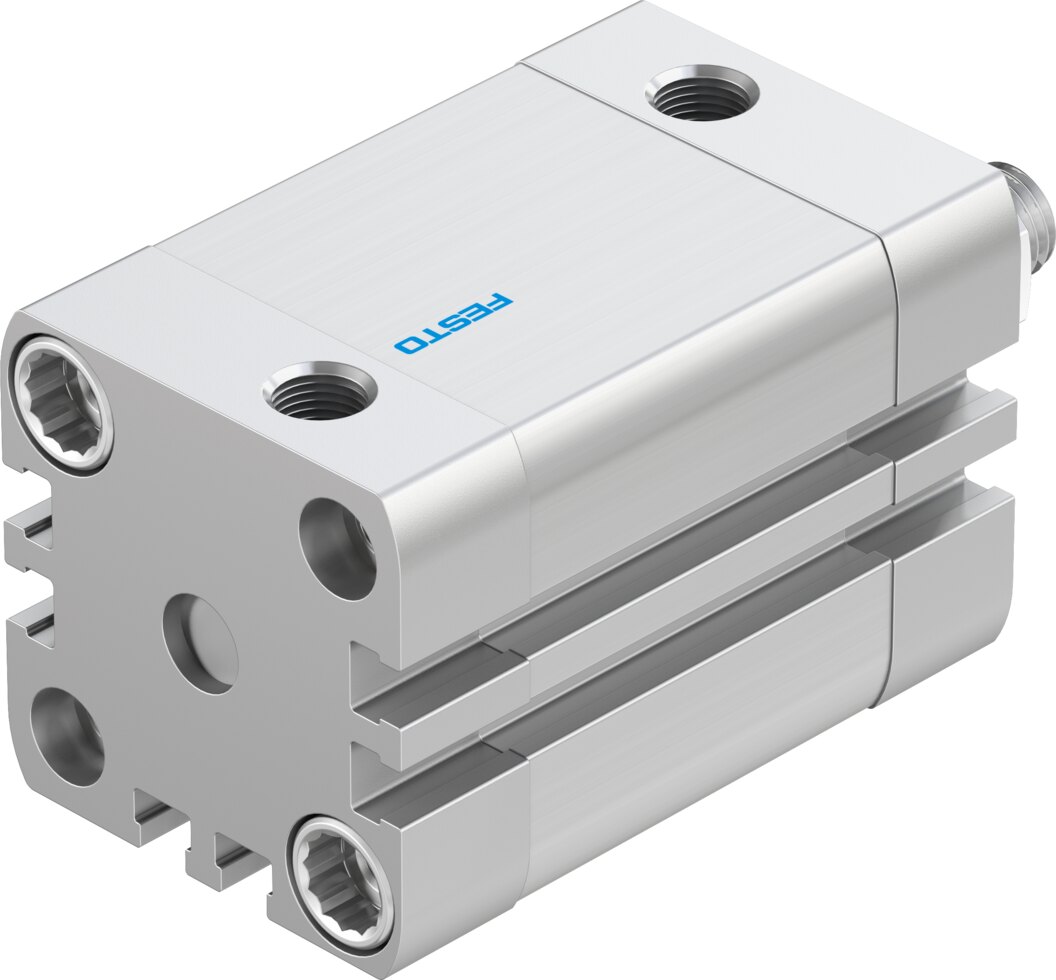

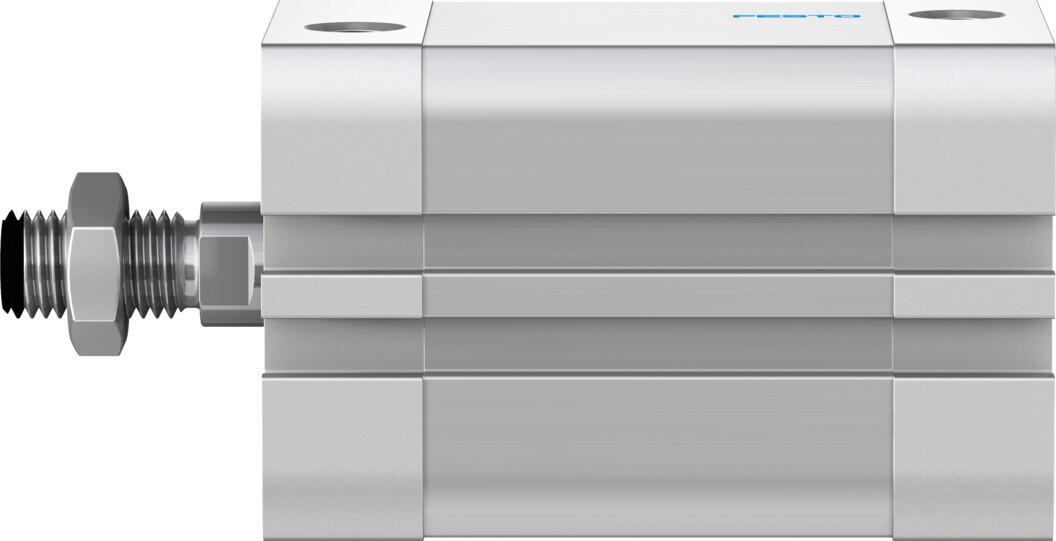

Kompaktzylinder doppeltwirkend Ø 32 mm Hub 35 mm ADN-32-35-A-P-A - Festo 576645

Für 35 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-32-35-A-P-A mit Ø 32 mm Kolben bei 6 bar eine theoretische Kraft von 483 N, im Rücklauf 415 N. Die Last wird über die Kolbenstange mit Außengewinde M10x1,25 angekoppelt, Druckluft kommt über G1/8. Für die Positionserkennung ist der ADN-32-35-A-P-A auf Näherungsschalter vorbereitet.

Vorteile

• 483 N Vorlauf und 415 N Rücklauf bei 6 bar
• Dämpfung P: elastische Ringe an beiden Enden für 0,4 J
• Kolbenstange mit Außengewinde M10x1,25 aus hochlegiertem Stahl
• Positionserkennung über Näherungsschalter
• Betriebsdruck 0,6 bis 10 bar
• Abmessungen nach ISO 21287

Einsatz

Typisch sind Ausstoßen, Verschieben und Positionieren von Werkstücken mit 35 mm Weg, überall dort, wo ein Normzylinder zu lang bauen würde. Als Medium dient Druckluft nach ISO 8573-1:2010 [7:4:4], der Hub von 35 mm ist in jeder Einbaulage nutzbar.
