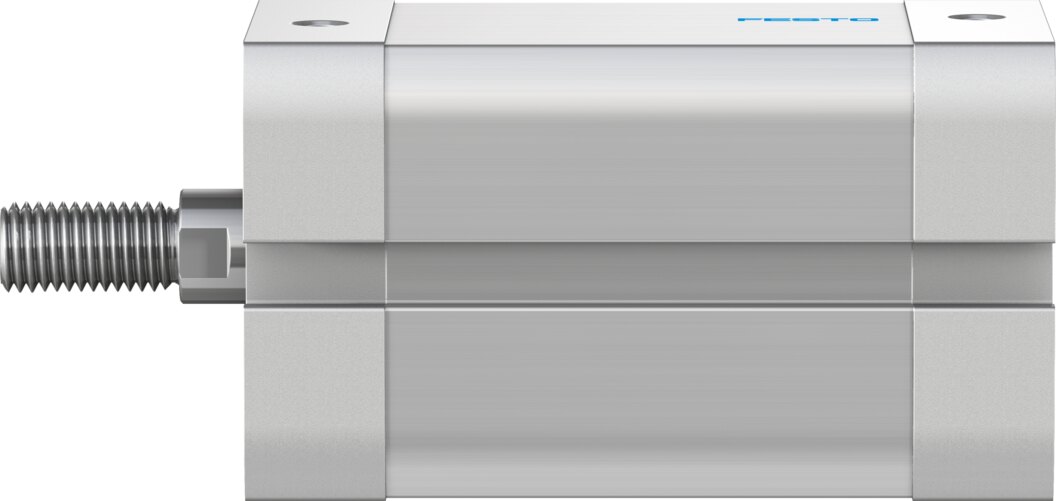

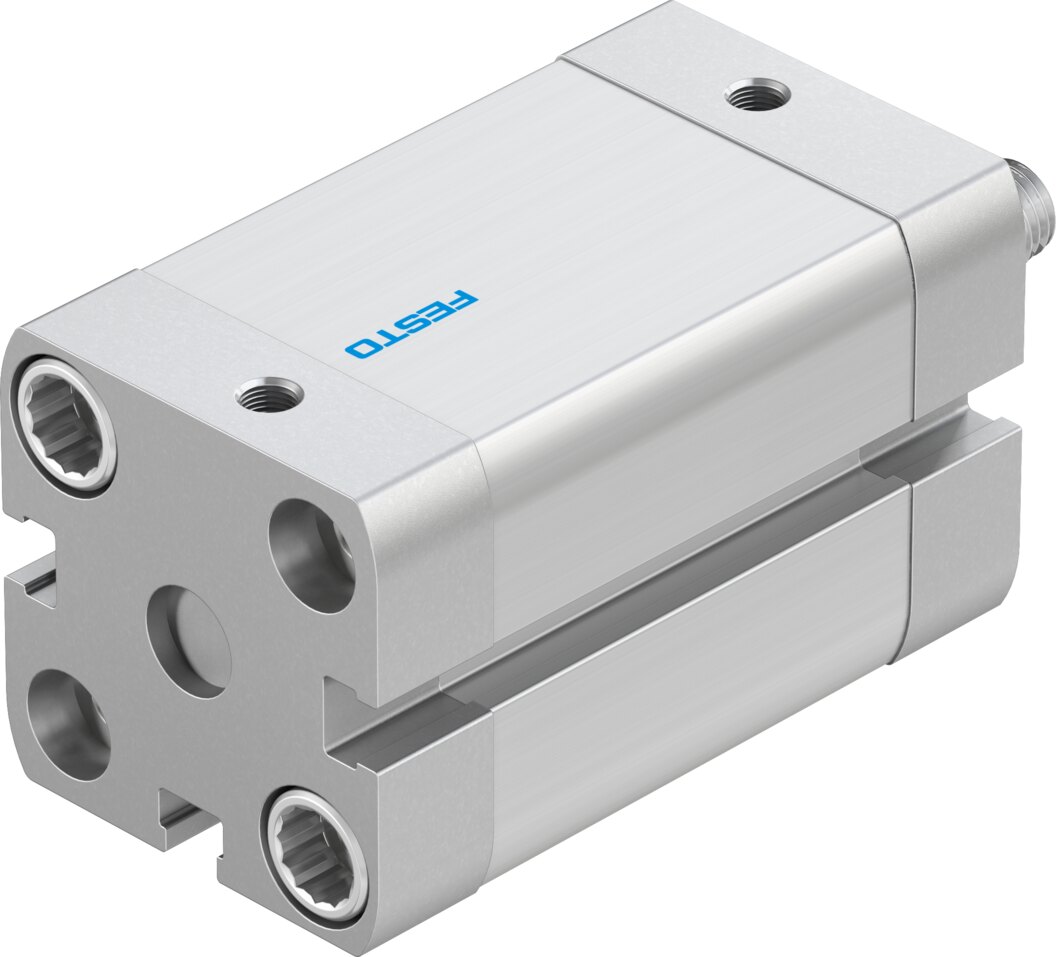

Kompaktzylinder doppeltwirkend Ø 25 mm Hub 35 mm ADN-25-35-A-P-A - Festo 574647

295 N Vorschubkraft und 247 N Rückzugskraft bei 6 bar liefert der Kompaktzylinder ADN-25-35-A-P-A, obwohl er mit Ø 25 mm Kolben und 35 mm Hub kaum Bauraum beansprucht. Die Kolbenstange mit Außengewinde M8 nimmt Werkzeug oder Last auf, der Luftanschluss ist M5. Betriebsdruck 0,6 bis 10 bar, Umgebungstemperatur -20 bis 80 °C.

Ihre Vorteile

• Theoretische Kraft bei 6 bar: 295 N vor, 247 N zurück
• Elastische Endlagendämpfung P beidseitig, bis 0,3 J Aufprallenergie
• Kolbenstange mit Außengewinde M8 aus hochlegiertem Stahl
• Positionserkennung über Näherungsschalter
• Druckbereich 0,6 bis 10 bar
• Abmessungen nach ISO 21287

Einsatzbereiche

In Handhabung und Vorrichtungsbau bewegt der Zylinder Teile über 35 mm, etwa als Ausstoßer, Schieber oder Hubeinheit. Der Ø 25 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
