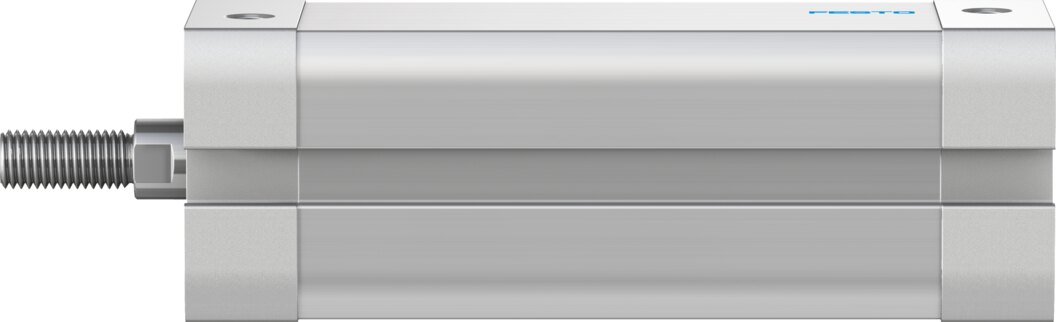

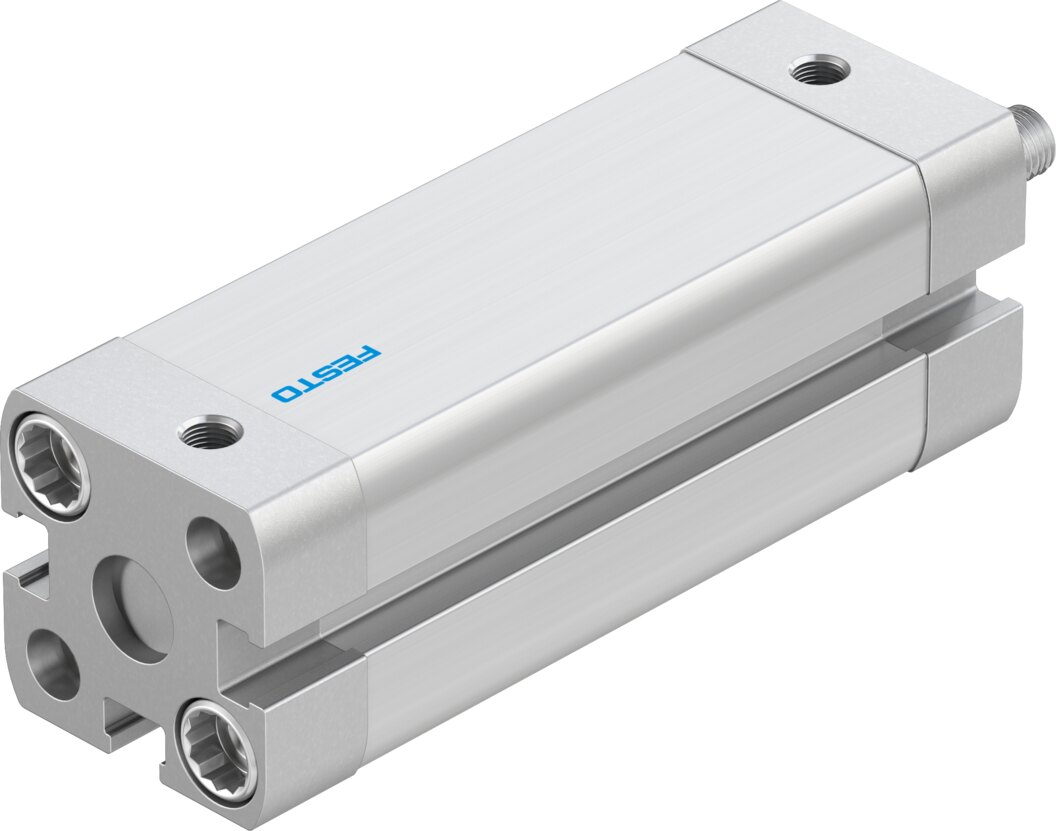

Kompaktzylinder doppeltwirkend Ø 16 mm Hub 70 mm ADN-16-70-A-P-A - Festo 594950

Für 70 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-16-70-A-P-A mit Ø 16 mm Kolben bei 6 bar eine theoretische Kraft von 121 N, im Rücklauf 90 N. Die Last wird über die Kolbenstange mit Außengewinde M6 angekoppelt, Druckluft kommt über M5. Näherungsschalter melden die Endlagen des Ø 16 mm Kolbens an die Steuerung.

Ihre Vorteile

• Theoretische Kraft bei 6 bar: 121 N vor, 90 N zurück
• Dämpfung P: elastische Ringe an beiden Enden für 0,15 J
• Kolbenstange mit Außengewinde M6 aus hochlegiertem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Betriebsdruck 1 bis 10 bar
• Anschlussmaße nach ISO 21287, austauschbar mit anderen Kompaktzylindern dieser Norm

Einsatzbereiche

Der ADN-16-70-A-P-A übernimmt Schiebe-, Hub- und Auswerfbewegungen über 70 mm in Montageanlagen, Verpackungsmaschinen und Zuführtechnik. In beliebiger Einbaulage betrieben, verarbeitet der ADN-16-70-A-P-A Druckluft nach ISO 8573-1:2010 [7:4:4].
