Absperrventil SYNTESI, pneumatisch betätigt, BG 1, G 1/8, Typ 5611V201 - Riegler 144864

Name: Absperrventil SYNTESI, pneumatisch betätigt, BG 1, G 1/8, Typ 5611V201 - Riegler 144864
Brand: Riegler
SKU: RGL-144864
Price: 53.00 EUR
Availability: InStock

Riegler ✓ Originalprodukt Neuware Made in Italy

Das Absperrventil SYNTESI trennt als 3/2-Wegeventil die Anlage von der Druckluftversorgung und entlüftet die Ausgangsseite in Sperrstellung, pneumatisch betätigt. Ausgelegt für -10 bis 50 °C und bis 15 bar Eingangsdruck, Gewinde G 1/8.

Netto

53,00 €

zzgl. MwSt.

63,07 € inkl. 19 % MwSt., zzgl. Versand

Artikel RGL-144864

Hersteller-Nr. 5611V201

Frage zum Artikel

Datenblatt (PDF) Bedienungsanleitung 3 Dokumente, alle unter Downloads

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

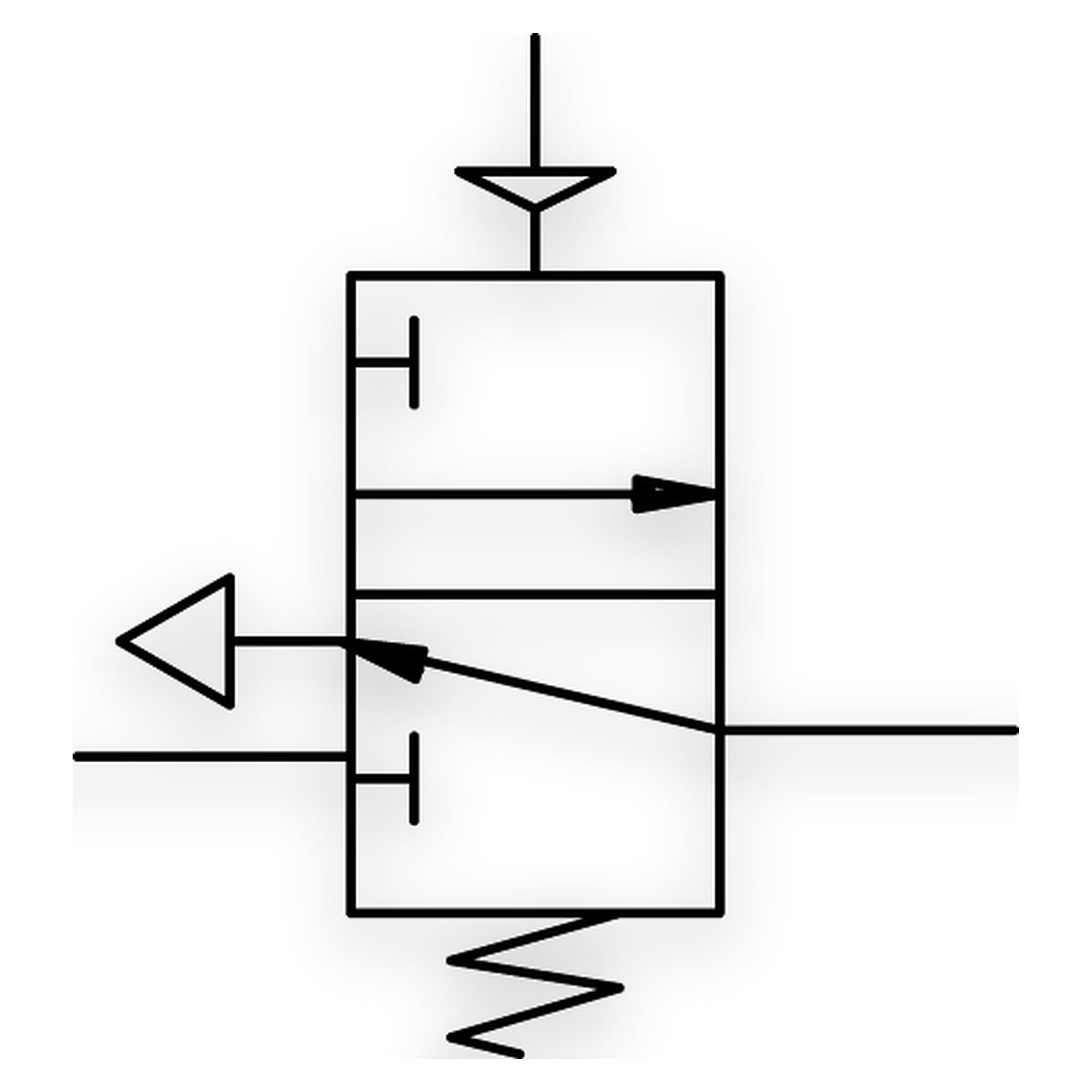

Das Absperrventil SYNTESI ist ein 3/2-Wegeventil, das den pneumatischen Kreis vom Hauptanschluss trennt und ihn in gesperrter Stellung entlüftet, Baugröße 1. Der Durchfluss beträgt 1100 Nl/min bei P2 = 6,3 bar, Δp = 1 bar, die Entlüftung schafft 500 Nl/min bei 6,3 bar. Geschaltet wird mit Steuerluft von 3 bis 10 bar.

Vorteile

Durchfluss 1100 Nl/min bei P2 = 6,3 bar, Δp = 1 bar, so lässt sich die Größe nach dem tatsächlichen Luftbedarf wählen
Eingangsdruck bis 15 bar
Steuerdruck 3 bis 10 bar
Entlüftung mit 500 Nl/min bei 6,3 bar
Einsatz bei -10 bis 50 °C

Einsatz

Notwendig für Wartungsarbeiten und alle Fälle, in denen die Zuluft zu den Aktoren abgeschaltet werden muss.

Technische Daten

Typ	5611V201
Baugröße (BG)	1
Eingangsdruck	max. 15 bar
Temperaturbereich	-10 bis 50 °C
Gehäuse	Technopolymer
Abluftanschluss	G 1/8

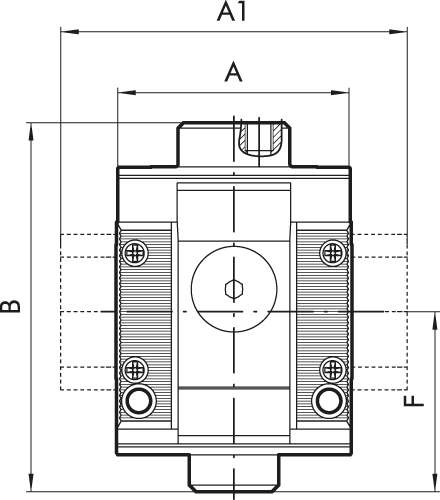

Maß A	42,0 mm
Maß B	66,0 mm
Maß F	32,2 mm
Serie	SYNTESI
Medium	Druckluft, neutrale Gase
Durchfluss	800 Nl/min (P2 = 6,3 bar, Δp = 0,5 bar)
Durchfluss	1100 Nl/min (P2 = 6,3 bar, Δp = 1 bar)
Entlüftungsdurchfluss bei 6,3 bar	500 Nl/min
Steuerdruck	3 bis 10 bar
Anschluss Eingang	G 1/8
Anschluss Ausgang	G 1/8
Hersteller	Riegler
Hersteller-Nr.	5611V201
EAN	4047322763295
Zolltarifnummer	84812090
GPSR Herstellerdaten	Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ursprungsland	Italien
Werkstoff	Technopolymer
Gewinde	G 1/8
Baugröße BG	1
Gehäusewerkstoff	Technopolymer
Funktion	3/2-Wege
Eingangsdruck max. [bar]	15
Durchfluss [l/min]	1100
Betätigungsart	pneumatisch
Pneumatischer Anschluss	G1/8
Temperatur (max.)	50
