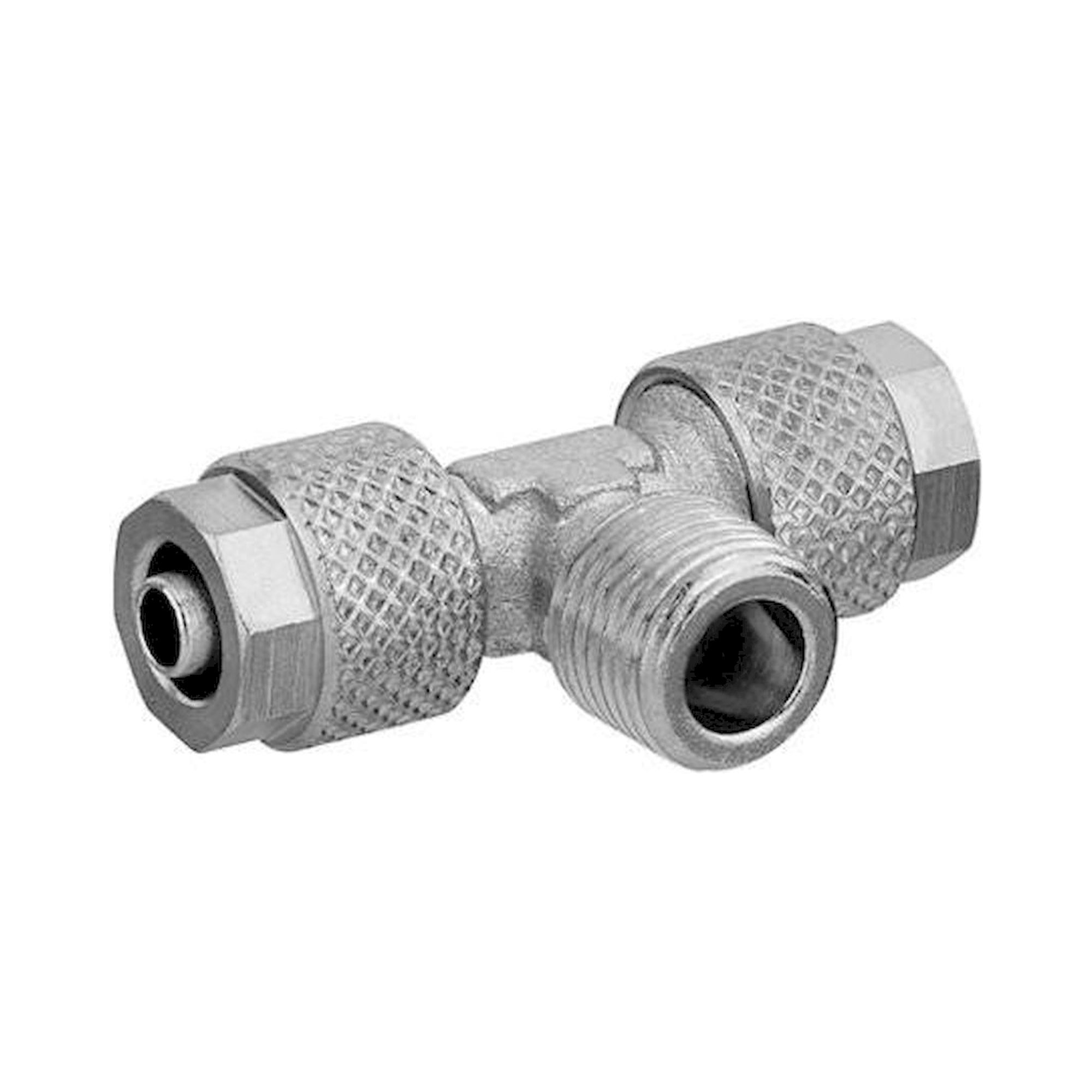

T-Verschraubung R 1/4 auf Ø 4 mm aus Messing, Serie NU2 NU2-S-RTT-R014-DI04 - Aventics 1823391791
Für Druck- und Vakuumleitungen: T-Verschraubung der Serie NU2 mit Außengewinde R 1/4 und Schlauch Ø 4 mm mit Überwurfmutter, einsetzbar von -0,95 bis 15 bar. Werkstoff des Gehäuses ist Messing, freigegeben für -25 bis 70 °C Umgebungstemperatur. Bauform: T-Abzweig direkt am Gewindeanschluss.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Aventics-Serie NU2 umfasst Verschraubungen mit Überwurfmutter. Der Typ NU2-S-RTT-R014-DI04 ist als T-Verschraubung ausgeführt und für -0,95 bis 15 bar freigegeben.
Das spricht dafür
- Druckbereich: -0,95 bis 15 bar, damit für Überdruck- und Vakuumleitungen verwendbar
- Anschlüsse: Außengewinde R 1/4 und Schlauch Ø 4 mm mit Überwurfmutter
- Werkstoffe: Gehäuse Messing
- Temperatur: -25 bis 70 °C Umgebungstemperatur
- Bauform: T-Abzweig direkt am Gewindeanschluss
Einsatzbereiche
Verrohrung von Ventilen, Zylindern und Wartungseinheiten mit Kunststoffschlauch, bei der die Leitung über eine Überwurfmutter gehalten wird.
Technische Daten
| Merkmal | Wert |
|---|---|
| Verschraubungstyp | T-Verschraubung |
| Typ Druckluftanschluss | Außengewinde |
| Anschluss G | R 1/4 |
| Typ Druckluftanschluss 2 | Steckanschluss mit Überwurfmutter |
| Anschluss D | Ø 4 |
| Betriebsdruck min. | -0,95 bar |
| Betriebsdruck max. | 15 bar |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 70 °C |
| Werkstoff Gehäuse | Messing |
| Serie | NU2 |
| Bestelltyp | NU2-S-RTT-R014-DI04 |
| Gewicht | 0,028 kg |
| Zolltarifnummer | 74122000 |
| Hersteller | Aventics |
| Hersteller-Nr. | 1823391791 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gewinde | R 1/4 |
| Gehäusewerkstoff | Messing |
| Gewindeart | Außengewinde |
| Betriebsdruck max [bar] | 15 |
| Temperatur (max.) | 70 |
