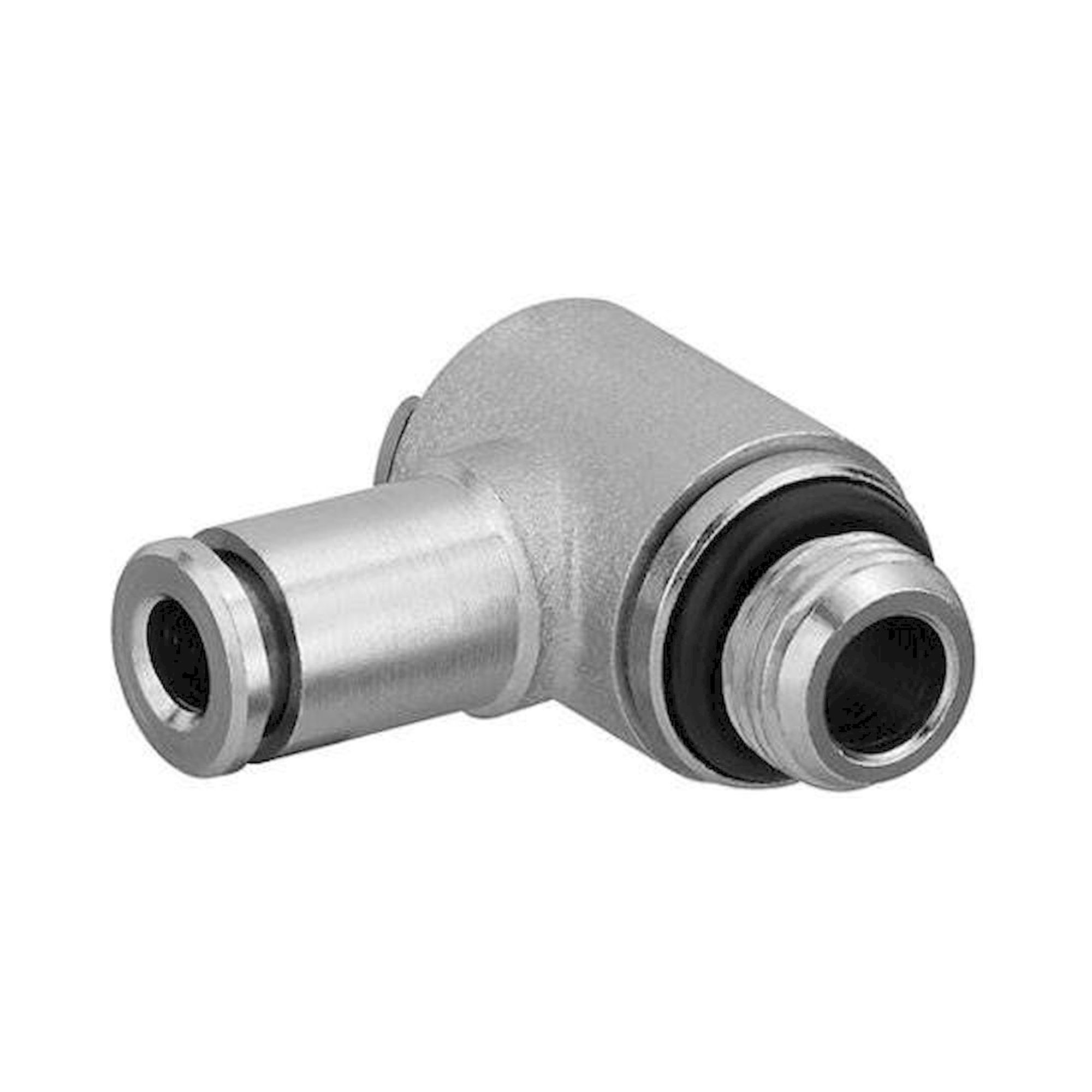

Winkelschwenkverschraubung 1-fach mit Innensechskant drehbar G 1/4 auf Ø 6 mm, Messing, QR2-S-RI1-G014-DA06 - Aventics 1823391658
Aventics QR2-S-RI1-G014-DA06: Winkelschwenkverschraubung 1-fach mit Innensechskant drehbar mit Außengewinde G 1/4 und Steckanschluss Ø 6 mm. Zulässig sind -0,95 bis 16 bar Betriebsdruck, also auch Vakuum, bei Umgebungstemperaturen von -20 bis 80 °C.
Netto
zzgl. MwSt.
12,66 € inkl. 19 % MwSt., zzgl. Versand
10,64 €
Artikel
AVE-1823391658
Hersteller-Nr.
1823391658
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Aventics QR2-S-RI1-G014-DA06 verbindet Druckluftleitungen über Außengewinde G 1/4 und Steckanschluss Ø 6 mm und hält Drücke bis 16 bar.
Vorteile
- Druckbereich -0,95 bis 16 bar, damit auch für Vakuum geeignet
- Umgebungstemperatur -20 bis 80 °C
- Außengewinde G 1/4 und Steckanschluss Ø 6 mm in einem Bauteil
- Zahnscheibe aus nichtrostendem Stahl für festen Schlauchsitz
- Drehbar, der Abgang lässt sich nach der Montage ausrichten
- Gewicht 28 g
Einsatz
Geeignet für Einbaulagen, in denen ein gerader Schlauchabgang zu viel Raum vor dem Anschluss beanspruchen würde.
Technische Daten
| Bauform | Winkelschwenkverschraubung 1-fach, mit Innensechskant, drehbar |
|---|---|
| Serie | QR2-S Standard |
| Bestelltyp | QR2-S-RI1-G014-DA06 |
| Anschluss 1 | Außengewinde G 1/4 |
| Anschluss 2 | Steckanschluss Ø 6 mm |
| Betriebsdruck | -0,95 bis 16 bar |
| Umgebungstemperatur | -20 bis 80 °C |
| Gewicht | 0,028 kg |
| Werkstoff Gehäuse | Messing |
| Werkstoff Dichtungen | Acrylnitril-Butadien-Kautschuk |
| Werkstoff Zahnscheibe | Nichtrostender Stahl |
| Werkstoff Lösering | Messing |
| Werkstoff Gewinde | Messing |
| Hersteller | Aventics |
| Hersteller-Nr. | 1823391658 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gewinde | G 1/4 |
| für Schlauch-Außen-Ø [mm] | 6 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Messing |
| Gewindeart | Außengewinde |
| Betriebsdruck max [bar] | 16 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
