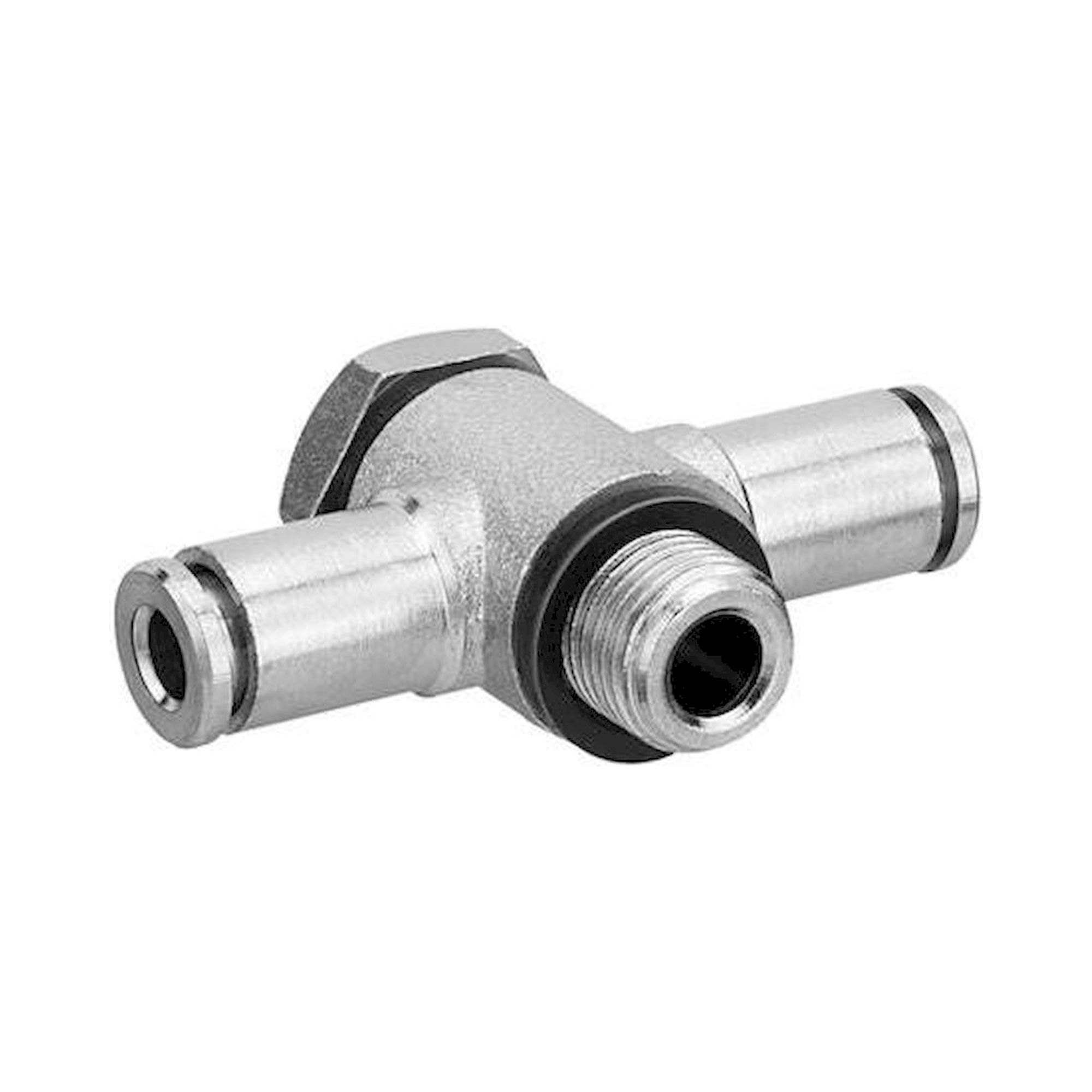

T-Schwenkverschraubung M5 auf Ø 4 mm, Messing, QR2-S-RTS-M005-DA04 - Aventics 1823391562
Aventics QR2-S-RTS-M005-DA04: T-Schwenkverschraubung mit Außengewinde M5 und Steckanschluss Ø 4 mm. Betriebsdruck -0,95 bis 16 bar, Umgebungstemperatur -20 bis 80 °C. Gehäuse aus Messing, die Zahnscheibe aus nichtrostendem Stahl hält den Schlauch, der Lösering gibt ihn wieder frei.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Außengewinde M5 und Steckanschluss Ø 4 mm ausgelegt, mit 16 bar maximalem Betriebsdruck: T-Schwenkverschraubung aus der Aventics Serie QR2-S Standard.
Vorteile
- Druckbereich -0,95 bis 16 bar, damit auch für Vakuum geeignet
- Umgebungstemperatur -20 bis 80 °C
- Außengewinde M5 und Steckanschluss Ø 4 mm in einem Bauteil
- Zahnscheibe aus nichtrostendem Stahl für festen Schlauchsitz
- Gewicht 20 g
Einsatz
Damit lassen sich Abzweige in Druckluftleitungen ohne zusätzlichen Verteiler aufbauen.
Technische Daten
| Bauform | T-Schwenkverschraubung |
|---|---|
| Serie | QR2-S Standard |
| Bestelltyp | QR2-S-RTS-M005-DA04 |
| Anschluss 1 | Außengewinde M5 |
| Anschluss 2 | Steckanschluss Ø 4 mm |
| Betriebsdruck | -0,95 bis 16 bar |
| Umgebungstemperatur | -20 bis 80 °C |
| Gewicht | 0,02 kg |
| Werkstoff Gehäuse | Messing |
| Werkstoff Dichtungen | Acrylnitril-Butadien-Kautschuk |
| Werkstoff Zahnscheibe | Nichtrostender Stahl |
| Werkstoff Lösering | Messing |
| Werkstoff Gewinde | Messing |
| Hersteller | Aventics |
| Hersteller-Nr. | 1823391562 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gewinde | M 5 |
| für Schlauch-Außen-Ø [mm] | 4 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Messing |
| Gewindeart | Außengewinde |
| Betriebsdruck max [bar] | 16 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
