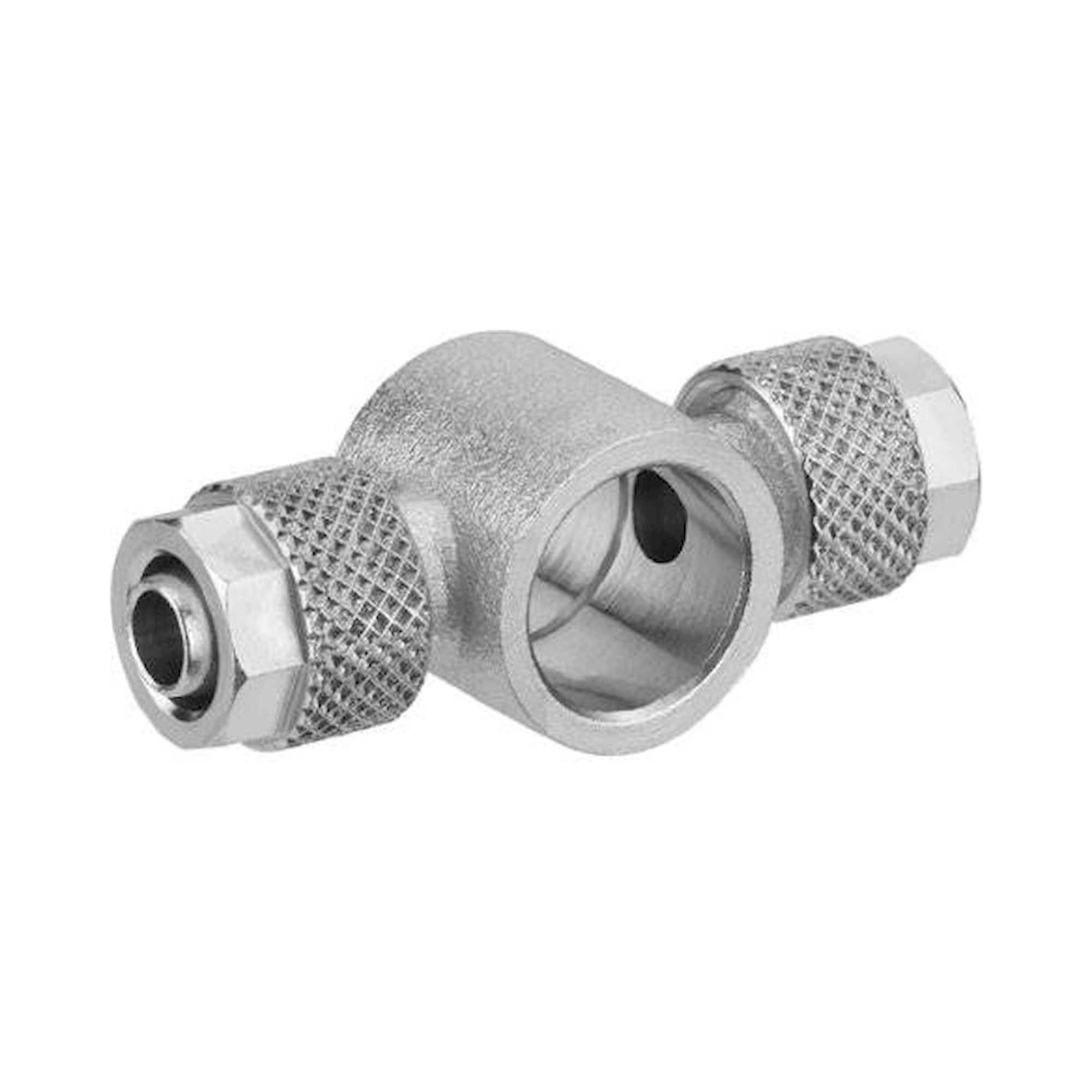

Ringstutzen 2-fach G 1/8 auf Ø 3 mm aus Messing, Serie NU2 NU2-S-RT1-G018-DI03 - Aventics 1823391077
Für Druck- und Vakuumleitungen: Ringstutzen 2-fach der Serie NU2 mit Ring für G 1/8 (ungefasst) und Schlauch Ø 3 mm mit Überwurfmutter, einsetzbar von -0,95 bis 15 bar. Werkstoff des Gehäuses ist Messing, freigegeben für -10 bis 70 °C Umgebungstemperatur. Bauform: Doppel-Ringstutzen für die Montage mit Hohlschraube.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem Typ NU2-S-RT1-G018-DI03 (Ringstutzen 2-fach) bietet Aventics in der Serie NU2 eine Verbindung mit Ring für G 1/8 (ungefasst) und Schlauch Ø 3 mm mit Überwurfmutter, freigegeben für -0,95 bis 15 bar Betriebsdruck.
Das spricht dafür
- Druckbereich: -0,95 bis 15 bar, damit für Überdruck- und Vakuumleitungen verwendbar
- Anschlüsse: Ring für G 1/8 (ungefasst) und Schlauch Ø 3 mm mit Überwurfmutter
- Werkstoffe: Gehäuse Messing
- Temperatur: -10 bis 70 °C Umgebungstemperatur
- Bauform: Doppel-Ringstutzen für die Montage mit Hohlschraube
Einsatzbereiche
Verrohrung von Ventilen, Zylindern und Wartungseinheiten mit Kunststoffschlauch, bei der die Leitung über eine Überwurfmutter gehalten wird.
Technische Daten
| Merkmal | Wert |
|---|---|
| Verschraubungstyp | Ringstutzen, 2-fach |
| Typ Druckluftanschluss | ungefasst |
| Anschluss G | G 1/8 |
| Typ Druckluftanschluss 2 | Steckanschluss mit Überwurfmutter |
| Anschluss D | Ø 3 |
| Betriebsdruck min. | -0,95 bar |
| Betriebsdruck max. | 15 bar |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 70 °C |
| Werkstoff Gehäuse | Messing |
| Serie | NU2 |
| Bestelltyp | NU2-S-RT1-G018-DI03 |
| Gewicht | 0,021 kg |
| Zolltarifnummer | 76090000 |
| Hersteller | Aventics |
| Hersteller-Nr. | 1823391077 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gehäusewerkstoff | Messing |
| Betriebsdruck max [bar] | 15 |
| Temperaturbereich | -10-70 °C |
| Temperatur (max.) | 70 |
