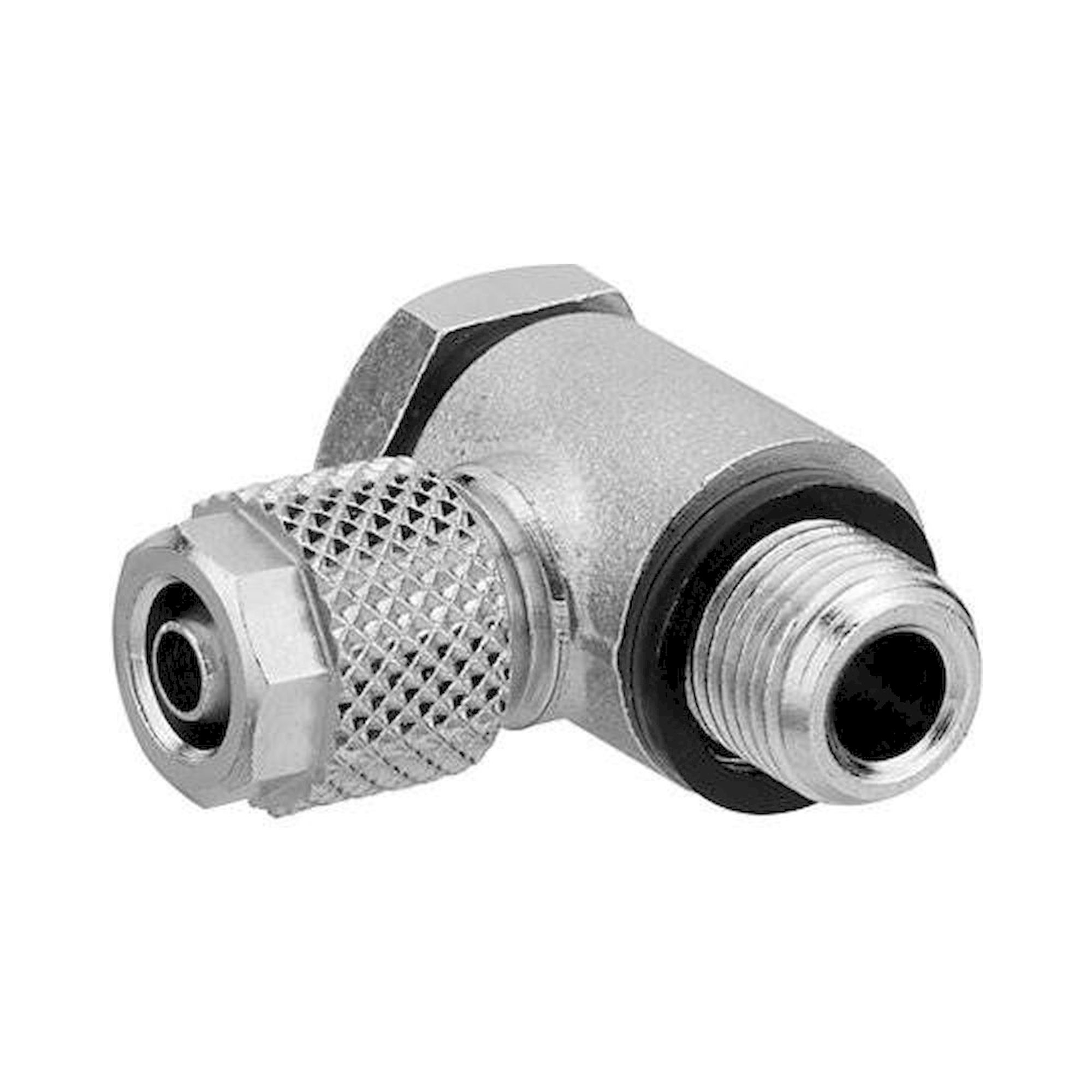

Winkelschwenkverschraubung 1-fach G 1/8 auf Ø 4 mm aus Messing, Serie NU2 NU2-S-RW1-G018-DI04 - Aventics 1823391000
Für Druck- und Vakuumleitungen: Winkelschwenkverschraubung 1-fach der Serie NU2 mit Außengewinde G 1/8 und Schlauch Ø 4 mm mit Überwurfmutter, einsetzbar von -0,95 bis 15 bar. Werkstoff des Gehäuses ist Messing, freigegeben für -10 bis 70 °C Umgebungstemperatur. Bauform: schwenkbarer Winkelabgang, nach dem Einschrauben ausrichtbar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Winkelschwenkverschraubung 1-fach NU2-S-RW1-G018-DI04 aus der Aventics-Serie NU2: schwenkbarer Winkelabgang, nach dem Einschrauben ausrichtbar. Betriebsdruck -0,95 bis 15 bar, Umgebungstemperatur -10 bis 70 °C.
Vorteile im Überblick
- Druckbereich: -0,95 bis 15 bar, damit für Überdruck- und Vakuumleitungen verwendbar
- Temperatur: -10 bis 70 °C Umgebungstemperatur
- Bauform: schwenkbarer Winkelabgang, nach dem Einschrauben ausrichtbar
- Werkstoffe: Gehäuse Messing, Dichtungen Polyvinylchlorid (PVC)
- Anschlüsse: Außengewinde G 1/8 und Schlauch Ø 4 mm mit Überwurfmutter
Einsatzbereiche
Druckluft- und Vakuumverteilung im Maschinenbau, etwa an Greifern, Saugern oder Ventilen mit Gewindeanschluss.
Technische Daten
| Merkmal | Wert |
|---|---|
| Verschraubungstyp | Winkelschwenkverschraubung 1-fach |
| Typ Druckluftanschluss | Außengewinde |
| Anschluss G | G 1/8 |
| Typ Druckluftanschluss 2 | Steckanschluss mit Überwurfmutter |
| Anschluss D | Ø 4 |
| Betriebsdruck min. | -0,95 bar |
| Betriebsdruck max. | 15 bar |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 70 °C |
| Werkstoff Gehäuse | Messing |
| Werkstoff Dichtungen | Polyvinylchlorid |
| Serie | NU2 |
| Bestelltyp | NU2-S-RW1-G018-DI04 |
| Gewicht | 0,033 kg |
| Zolltarifnummer | 76090000 |
| Hersteller | Aventics |
| Hersteller-Nr. | 1823391000 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gewinde | G 1/8 |
| Dichtmaterial | PVC |
| Gehäusewerkstoff | Messing |
| Gewindeart | Außengewinde |
| Betriebsdruck max [bar] | 15 |
| Temperaturbereich | -10-70 °C |
| Temperatur (max.) | 70 |
