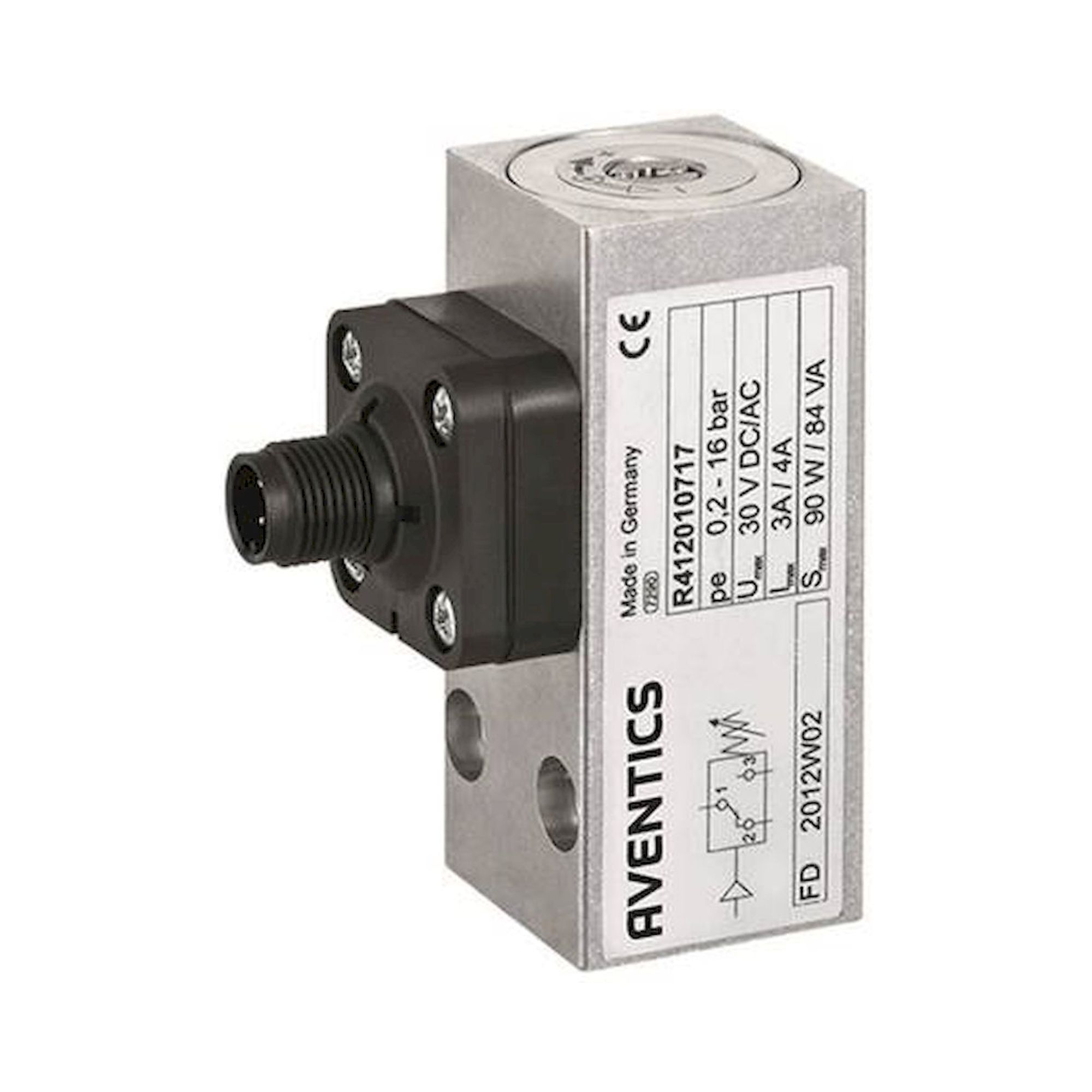

Mechanischer Druckschalter PM1-M3-G014-002-160-M12X1-NONE, 0,2 bis 16 bar, G 1/4, Stecker M12x1 - Aventics R412010717

Aventics ✓ Originalprodukt Neuware Made in Germany

Aventics PM1-M3-G014-002-160-M12X1-NONE überwacht Druck im Bereich 0,2 bis 16 bar und gibt ein potentialfreies Schaltsignal an die Steuerung. Anschluss G 1/4, elektrisch Stecker M12x1, Überdrucksicherheit 80 bar.

Netto
183,88 €
zzgl. MwSt.
218,82 € inkl. 19 % MwSt., zzgl. Versand
Artikel AVE-R412010717
Hersteller-Nr. R412010717

Verfügbar

Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Aventics PM1-M3-G014-002-160-M12X1-NONE überwacht Druck im Bereich 0,2 bis 16 bar und gibt ein potentialfreies Schaltsignal an die Steuerung.

Vorteile

  • Mikroschalter mit 12-125 V DC, 12-30 V AC, ohne eigene Hilfsenergie.
  • Belastbar bis 80 bar Überdruck.
  • Für Druckluft, Hydrauliköl, Mediumstemperatur -10 bis 80 °C.
  • Genauigkeit ± 2 % vom Endwert, Schaltfrequenz bis 100/min.
  • Staubdicht und gegen Strahlwasser geschützt nach Schutzart IP65.
  • Stoßfest bis 15 g IEC 60068-2-64 und schwingungsfest bei 10 g (60 bis 500 Hz) IEC 60068-2-6, geeignet für bewegte Maschinenteile.

Einsatz

Typisch als Druckwächter in Wartungseinheiten, Spannvorrichtungen und Vakuumkreisen.

Technische Daten

MerkmalWert
TypbezeichnungPM1-M3-G014-002-160-M12X1-NONE
MaterialnummerR412010717
Typmechanisch
BauartMembrane federbelastet, einstellbar
EinbaulageBeliebig
Schaltdruck0,2 bis 16 bar
Überdrucksicherheit80 bar
Betriebsspannung12-125 V DC, 12-30 V AC
Schockfestigkeit max15 g IEC 60068-2-64
Schwingungsfestigkeit10 g (60 bis 500 Hz) IEC 60068-2-6
Genauigkeit in % (vom Endwert)± 2 %
Hysteresemax Schaltdruckdifferenz
MessgrößeRelativdruck
DruckluftanschlussG 1/4
Typ DruckluftanschlussInnengewinde
Mediumstemperatur-10 bis 80 °C
MediumDruckluft, Hydrauliköl
Elektrischer Anschluss TypStecker
Elektrischer Anschluss GrößeM12x1
Umgebungstemperatur-20 bis 80 °C
SchaltelementMikroschalter (EIN/AUS)
Schaltfrequenz max100/min
Schaltpunkteinstellbar
SchutzartIP65
Gewicht0,22 kg
HerstellerAventics
Hersteller-Nr.R412010717
Zolltarifnummer85365080
GPSR HerstellerdatenAVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandDeutschland
GewindeG 1/4
GewindeartInnengewinde
Temperaturbereich-20-80 °C
