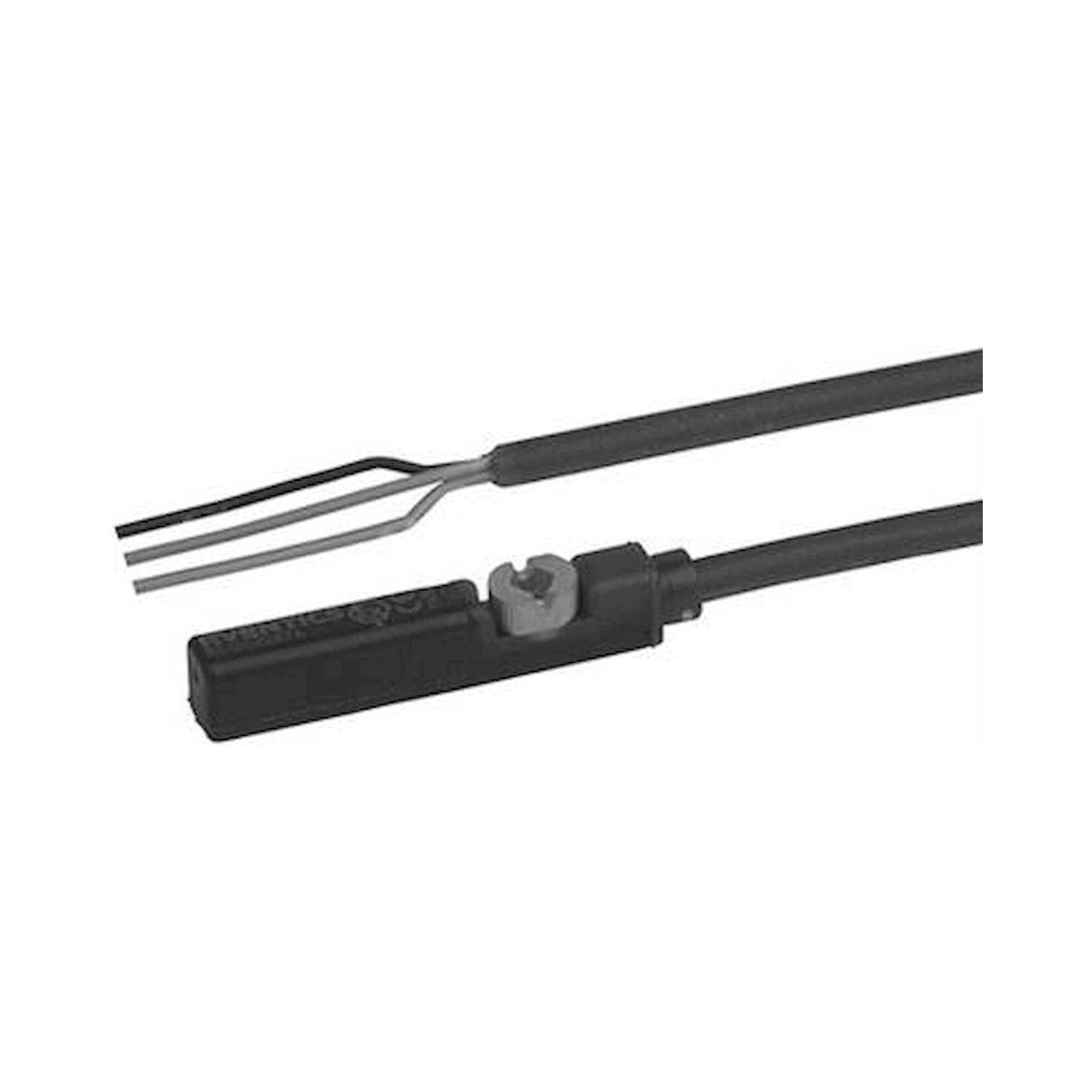

Elektronischer Zylinderschalter PNP ST6-PN-K05U-030, für 6-mm-T-Nut, Kabel 5 m, offene Enden, ATEX - Aventics R412022856
Aventics ST6-PN-K05U-030 aus der Serie ST6 schaltet beim Erreichen der Kolbenposition, Kabel 5 m, offene Enden. Betriebsspannung 10 bis 30 V DC, Schaltstrom bis 0,1 A. Einsatz von -20 bis 50 °C bei Schutzart IP67.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Aventics ST6-PN-K05U-030 aus der Serie ST6 schaltet beim Erreichen der Kolbenposition, Kabel 5 m, offene Enden.
Vorteile
- Drop-in-Montage: der Sensor wird in die 6-mm-T-Nut eingesetzt und geklemmt.
- ATEX-Kennzeichnung II 3G Ex nA IIC T4 Gc X und II 3D Ex tc IIIC T135°C Dc X für explosionsgefährdete Bereiche.
- Schaltfrequenz bis 1000 Hz, auch für schnelle Taktfolgen.
- Der Ausgang ist kurzschlussfest und verpolungssicher ausgeführt.
- Der Schaltzustand ist über die LED in Gelb direkt am Zylinder ablesbar.
- Staubdicht und gegen zeitweiliges Untertauchen geschützt nach Schutzart IP67.
Einsatz
Eingesetzt wird ST6-PN-K05U-030 zur Positionsabfrage an Zylindern, Greifern und Schwenkantrieben im Maschinenbau.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | ST6-PN-K05U-030 |
| Materialnummer | R412022856 |
| Nutbreite | 6 mm T-Nut |
| Kabel | mit Kabel |
| Kontaktart | PNP |
| Betriebsspannung DC | 10 bis 30 V DC |
| Ruhestrom (ohne Last) | < 10 mA |
| Zertifikate | ATEX, CE-Konformitätserklärung, cULus, RoHS, UL (Underwriters Laboratories) |
| ATEX-Kategorie G | II 3G Ex nA IIC T4 Gc X |
| ATEX-Kategorie D | II 3D Ex tc IIIC T135°C Dc X |
| Schutzart | IP67 |
| Umgebungstemperatur | -20 bis 50 °C |
| Spannungsabfall U bei Imax | ≤ 2,5 V |
| Schaltstrom DC max | 0,1 A |
| Schaltfrequenz max | 1000 Hz |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Schaltlogik | NO (Schließer) |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | offene Kabelenden |
| Elektrischer Anschluss 2, Anzahl Pole | 3-polig |
| Kurzschlussfestigkeit | kurzschlussfest, verpolungssicher |
| Stoßfestigkeit | 30 g / 11 ms |
| Schwingungsfestigkeit | 10 bis 55 Hz, 1 mm |
| Kabellänge L | 5 m |
| Werkstoff Gehäuse | Polyamid |
| Gewicht | 0,085 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | R412022856 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gehäusewerkstoff | Polyamid |
| Zertifikat | ATEX |
| Temperaturbereich | -20-50 °C |
