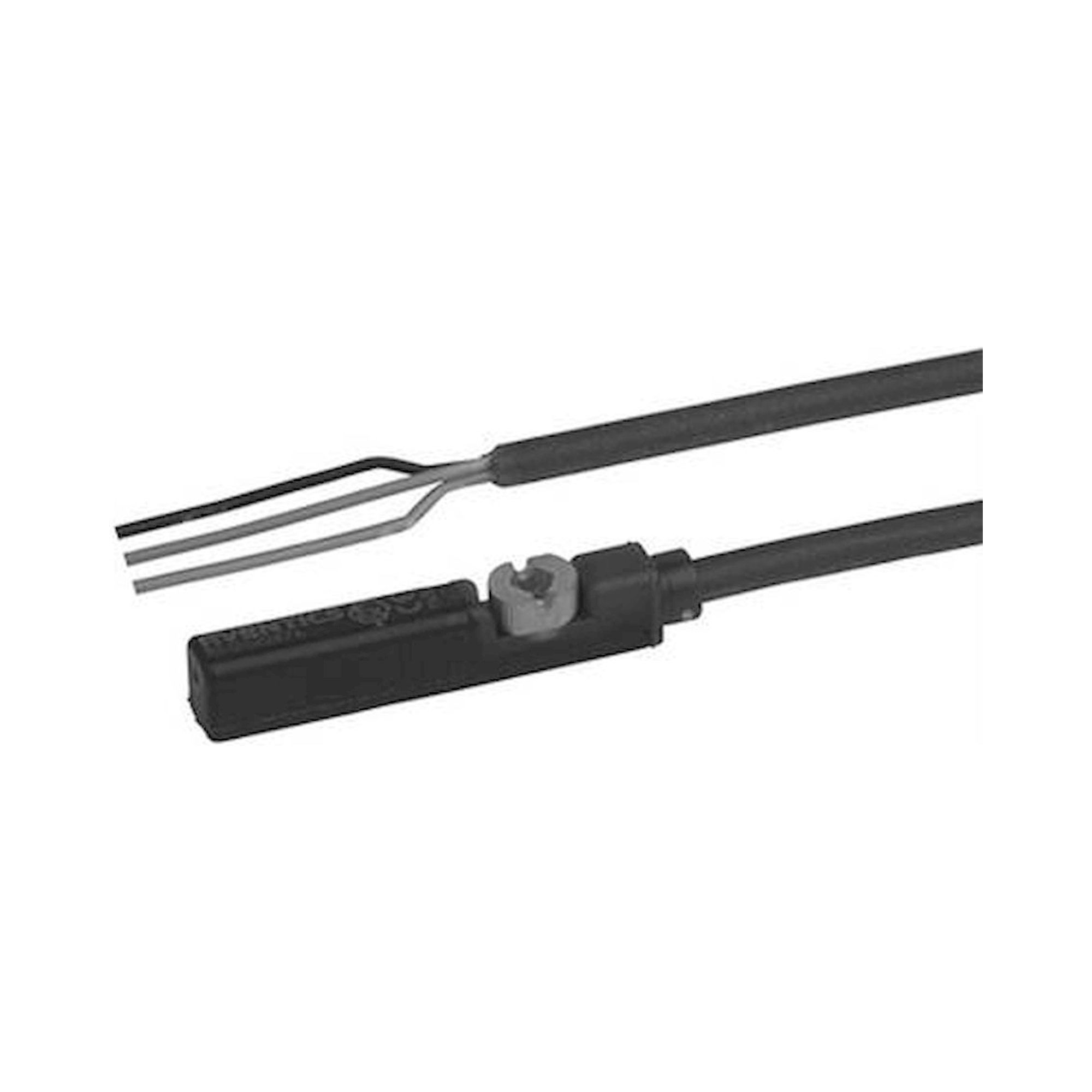

Elektronischer Zylinderschalter PNP ST6-PN-K10U-030, für 6-mm-T-Nut, Kabel 10 m, offene Enden - Aventics R412022857
Mit dem PNP-Sensor ST6-PN-K10U-030 erfasst die Steuerung, wann der Zylinderkolben seine Position erreicht hat, Anschluss Kabel 10 m, offene Enden. Betriebsspannung 10 bis 30 V DC, Schaltstrom bis 0,13 A. Schutzart IP65, IP67, IP69K, Umgebungstemperatur -30 bis 80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem PNP-Sensor ST6-PN-K10U-030 erfasst die Steuerung, wann der Zylinderkolben seine Position erreicht hat, Anschluss Kabel 10 m, offene Enden.
Vorteile
- Passt in die 6-mm-T-Nut, Montage von oben (Drop-in) ohne Zerlegen des Zylinders.
- Maximale Schaltfrequenz 1000 Hz.
- Elektronik kurzschlussfest und verpolungssicher, das schützt bei Verdrahtungsfehlern während der Inbetriebnahme.
- LED-Statusanzeige (Gelb) zeigt den Schaltzustand direkt am Zylinder.
- Mit Schutzart IP65, IP67, IP69K staubdicht und gegen Hochdruck- und Dampfstrahlreinigung geschützt, damit auch für raue Maschinenumgebungen geeignet.
- Einsetzbar bei Umgebungstemperaturen von -30 bis 80 °C.
Einsatz
Typisch ist die Endlagenabfrage an Pneumatikzylindern in Montage-, Handhabungs- und Verpackungsanlagen, dort ersetzt ST6-PN-K10U-030 mechanische Endschalter.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | ST6-PN-K10U-030 |
| Materialnummer | R412022857 |
| Nutbreite | 6 mm T-Nut |
| Kabel | mit Kabel |
| Kontaktart | PNP |
| Betriebsspannung DC | 10 bis 30 V DC |
| Nennstrom, geschalteter Zustand | < 30 mA |
| Ruhestrom (ohne Last) | < 8 mA |
| Hysterese | ≥ 0,2 mT |
| Zertifikate | CE-Konformitätserklärung, cULus, RoHS, UL (Underwriters Laboratories) |
| Schutzart | IP65, IP67, IP69K |
| Umgebungstemperatur | -30 bis 80 °C |
| Spannungsabfall U bei Imax | ≤ 2,5 V |
| Schaltstrom DC max | 0,13 A |
| Schaltfrequenz max | 1000 Hz |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Schaltlogik | NO (Schließer) |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | offene Kabelenden |
| Elektrischer Anschluss 2, Anzahl Pole | 3-polig |
| Kurzschlussfestigkeit | kurzschlussfest, verpolungssicher |
| Stoßfestigkeit | 30 g / 11 ms |
| Schwingungsfestigkeit | 10 bis 55 Hz, 1 mm |
| Kabellänge L | 10 m |
| Werkstoff Gehäuse | Polyamid |
| Gewicht | 0,11 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | R412022857 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gehäusewerkstoff | Polyamid |
| Temperaturbereich | -30-80 °C |
