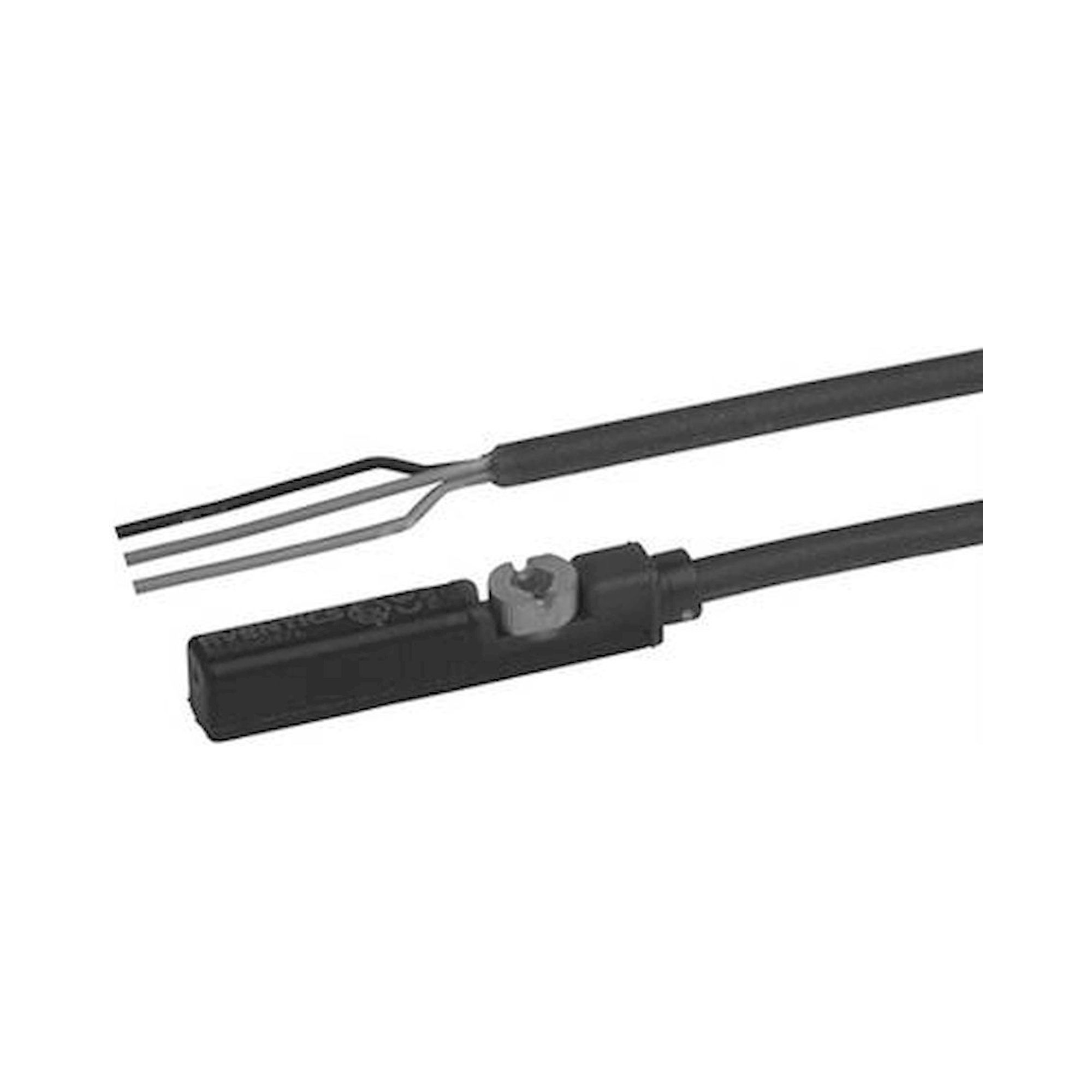

Reed-Zylinderschalter ST6-R2-K03P-030, für 6-mm-T-Nut, Kabel 3 m, offene Enden - Aventics R412022865
Mit dem Reed-Sensor ST6-R2-K03P-030 erfasst die Steuerung, wann der Zylinderkolben seine Position erreicht hat, Anschluss Kabel 3 m, offene Enden. Betriebsspannung 0 bis 30 V DC und 0 bis 30 V AC, Schaltstrom bis 0,13 A. Schutzart IP65 und IP67, Umgebungstemperatur -20 bis 120 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem Reed-Sensor ST6-R2-K03P-030 erfasst die Steuerung, wann der Zylinderkolben seine Position erreicht hat, Anschluss Kabel 3 m, offene Enden.
Vorteile
- Passt in die 6-mm-T-Nut, Montage von oben (Drop-in) ohne Zerlegen des Zylinders.
- Schaltfrequenz bis 400 Hz, auch für schnelle Taktfolgen.
- Der Ausgang ist verpolungssicher ausgeführt.
- Gehäuse in Schutzart IP65 und IP67.
- Für Umgebungstemperaturen von -20 bis 120 °C ausgelegt.
- Mechanisch belastbar: Stoßfestigkeit 30 g / 11 ms, Schwingungsfestigkeit 10 bis 55 Hz, 1 mm.
Einsatz
Eingesetzt wird ST6-R2-K03P-030 zur Positionsabfrage an Zylindern, Greifern und Schwenkantrieben im Maschinenbau.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | ST6-R2-K03P-030 |
| Materialnummer | R412022865 |
| Nutbreite | 6 mm T-Nut |
| Kabel | mit Kabel |
| Kontaktart | Reed |
| Betriebsspannung DC | 0 bis 30 V DC |
| Betriebsspannung AC | 0 bis 30 V AC |
| Schaltleistung | Reed 2-polig: max 10 W |
| Zertifikate | RoHS, UL (Underwriters Laboratories) |
| Schutzart | IP65, IP67 |
| Umgebungstemperatur | -20 bis 120 °C |
| Spannungsabfall U bei Imax | ≤ 3,5 V |
| Schaltstrom DC max | 0,13 A |
| Schaltstrom AC max | 0,13 A |
| Schaltfrequenz max | 400 Hz |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Schaltlogik | NO (Schließer) |
| Elektrischer Anschluss 2, Typ | offene Kabelenden |
| Elektrischer Anschluss 2, Anzahl Pole | 2-polig |
| Kurzschlussfestigkeit | verpolungssicher |
| Stoßfestigkeit | 30 g / 11 ms |
| Schwingungsfestigkeit | 10 bis 55 Hz, 1 mm |
| Kabellänge L | 3 m |
| Werkstoff Gehäuse | Polyamid |
| Gewicht | 0,037 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | R412022865 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gehäusewerkstoff | Polyamid |
| Temperaturbereich | -20-120 °C |
