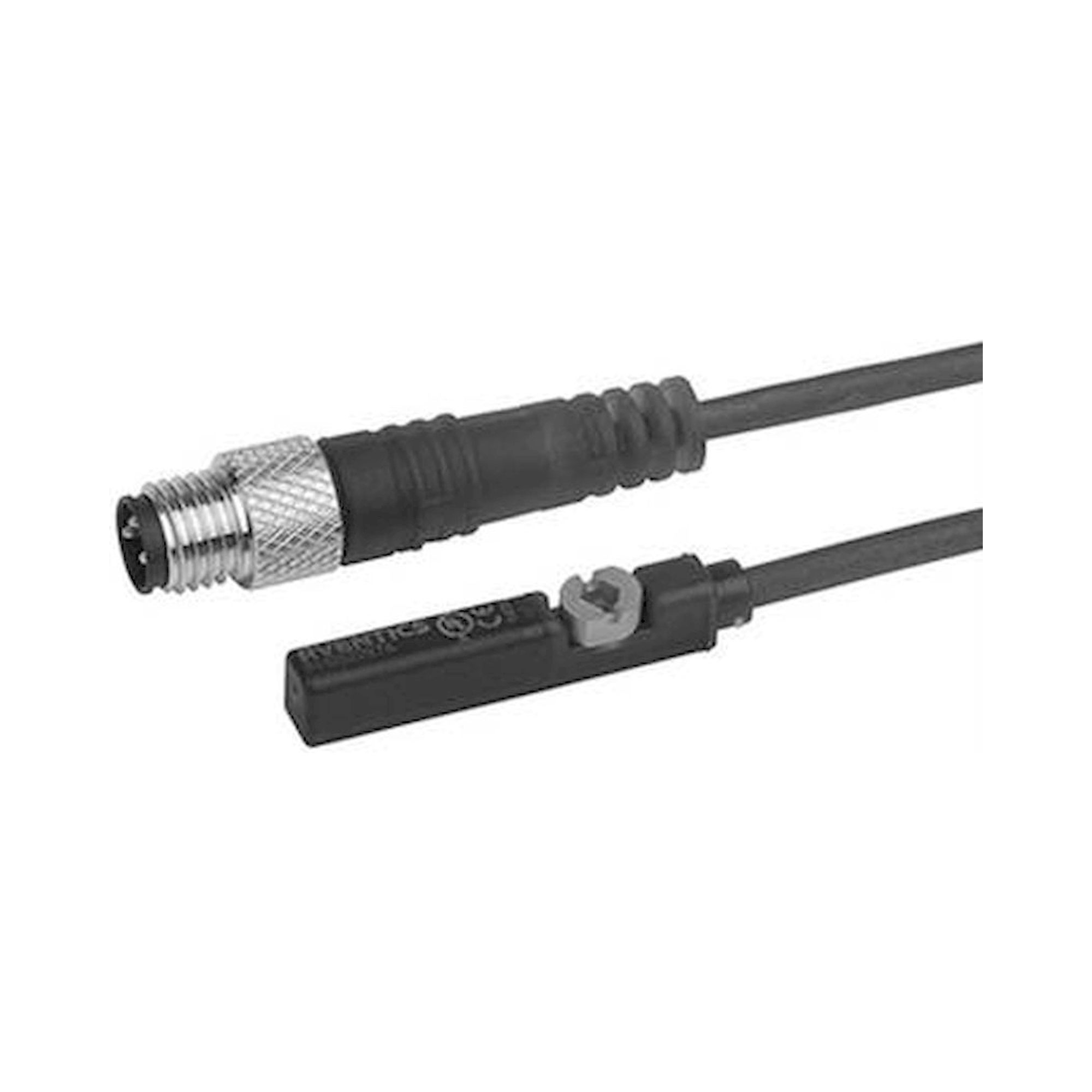

Reed-Zylinderschalter ST6-R3-M08V-030, für 6-mm-T-Nut, Stecker M8x1 3-polig - Aventics R412022875
Endlagen sicher abfragen: ST6-R3-M08V-030 ist ein Reed-Sensor der Serie ST6 für 6-mm-T-Nut, Stecker M8x1 3-polig. Betriebsspannung 10 bis 30 V DC und 10 bis 30 V AC, Schaltstrom bis 0,3 A. Einsatz von -30 bis 80 °C bei Schutzart IP65 und IP67.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Endlagen sicher abfragen: ST6-R3-M08V-030 ist ein Reed-Sensor der Serie ST6 für 6-mm-T-Nut, Stecker M8x1 3-polig.
Vorteile
- Drop-in-Montage: der Sensor wird in die 6-mm-T-Nut eingesetzt und geklemmt.
- Schaltfrequenz bis 400 Hz, auch für schnelle Taktfolgen.
- Der Ausgang ist verpolungssicher ausgeführt.
- LED-Statusanzeige (Gelb) zeigt den Schaltzustand direkt am Zylinder.
- Schutzart IP65 und IP67 für den Einbau im Maschinenraum.
- Für Umgebungstemperaturen von -30 bis 80 °C ausgelegt.
Einsatz
Eingesetzt wird ST6-R3-M08V-030 zur Positionsabfrage an Zylindern, Greifern und Schwenkantrieben im Maschinenbau.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | ST6-R3-M08V-030 |
| Materialnummer | R412022875 |
| Nutbreite | 6 mm T-Nut |
| Kabel | mit Kabel |
| Kontaktart | Reed |
| Betriebsspannung DC | 10 bis 30 V DC |
| Betriebsspannung AC | 10 bis 30 V AC |
| Hysterese | ≥ 0,2 mT |
| Schaltleistung | Reed 3-polig: max 6 W |
| Zertifikate | CE-Konformitätserklärung, cULus, RoHS, UL (Underwriters Laboratories) |
| Schutzart | IP65, IP67 |
| Umgebungstemperatur | -30 bis 80 °C |
| Spannungsabfall U bei Imax | I*Rs |
| Schaltstrom DC max | 0,3 A |
| Schaltstrom AC max | 0,5 A |
| Schaltfrequenz max | 400 Hz |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Schaltlogik | NO (Schließer) |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | Stecker |
| Elektrischer Anschluss 2, Größe | M8x1 |
| Elektrischer Anschluss 2, Anzahl Pole | 3-polig |
| Kurzschlussfestigkeit | verpolungssicher |
| Stoßfestigkeit | 30 g / 11 ms |
| Gewicht | 0,015 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | R412022875 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Temperaturbereich | -30-80 °C |
