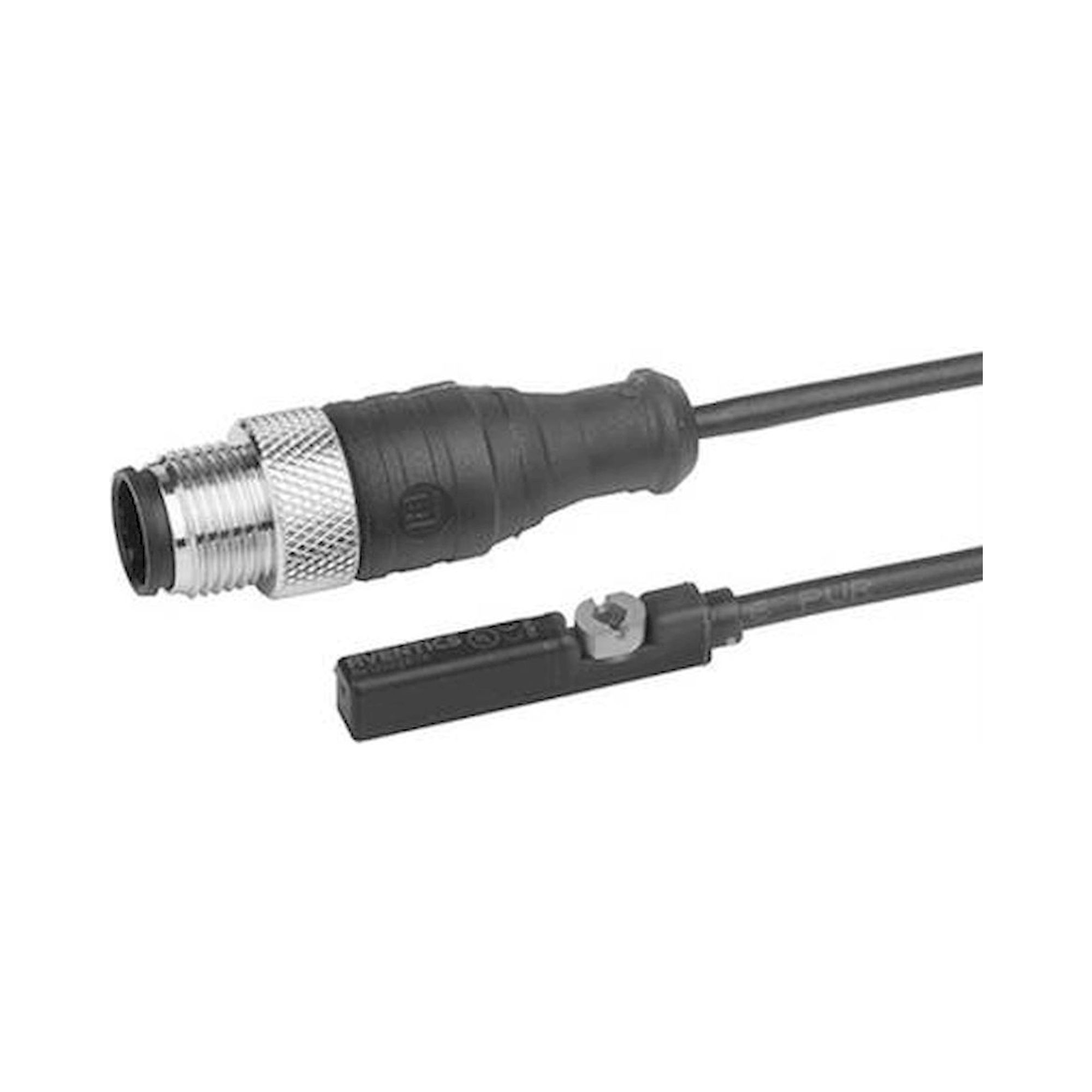

Elektronischer Zylinderschalter PNP ST6-PN-M12S-030, für 6-mm-T-Nut, Stecker M12x1 3-polig, Kabel 5 m - Aventics R412022878
Aventics ST6-PN-M12S-030 aus der Serie ST6 schaltet beim Erreichen der Kolbenposition, Stecker M12x1 3-polig, Kabel 5 m. Betriebsspannung 10 bis 30 V DC, Schaltstrom bis 0,13 A. Einsatz von -30 bis 80 °C bei Schutzart IP65 und IP67.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Aventics ST6-PN-M12S-030 aus der Serie ST6 schaltet beim Erreichen der Kolbenposition, Stecker M12x1 3-polig, Kabel 5 m.
Vorteile
- Drop-in-Montage: der Sensor wird in die 6-mm-T-Nut eingesetzt und geklemmt.
- Bis 1000 Hz Schaltfrequenz für kurze Zykluszeiten.
- Kurzschlussfest und verpolungssicher: Anschlussfehler beim Einbau werden abgefangen.
- Beim Justieren auf dem Zylinder hilft die LED (Gelb), den Schaltpunkt zu finden.
- Staubdicht und gegen zeitweiliges Untertauchen geschützt nach Schutzart IP65 und IP67.
- Temperaturbereich der Umgebung -30 bis 80 °C.
Einsatz
Der Sensor ST6-PN-M12S-030 meldet Kolbenstellungen in Sondermaschinen, Vorrichtungen und Fördertechnik an SPS-Eingänge.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | ST6-PN-M12S-030 |
| Materialnummer | R412022878 |
| Nutbreite | 6 mm T-Nut |
| Kabel | mit Kabel |
| Kontaktart | elektronisch PNP |
| Betriebsspannung DC | 10 bis 30 V DC |
| Nennstrom, geschalteter Zustand | < 30 mA |
| Ruhestrom (ohne Last) | < 8 mA |
| Hysterese | ≥ 0,2 mT |
| Zertifikate | CE-Konformitätserklärung, cULus, RoHS, UL (Underwriters Laboratories) |
| Schutzart | IP65, IP67 |
| Umgebungstemperatur | -30 bis 80 °C |
| Spannungsabfall U bei Imax | ≤ 2,5 V |
| Schaltstrom DC max | 0,13 A |
| Schaltfrequenz max | 1000 Hz |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Schaltlogik | NO (Schließer) |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | Stecker |
| Elektrischer Anschluss 2, Größe | M12x1 |
| Elektrischer Anschluss 2, Anzahl Pole | 3-polig |
| Kurzschlussfestigkeit | kurzschlussfest, verpolungssicher |
| Stoßfestigkeit | 30 g / 11 ms |
| Schwingungsfestigkeit | 10 bis 55 Hz, 1 mm |
| Kabellänge L | 5 m |
| Gewicht | 0,07 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | R412022878 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Temperaturbereich | -30-80 °C |
