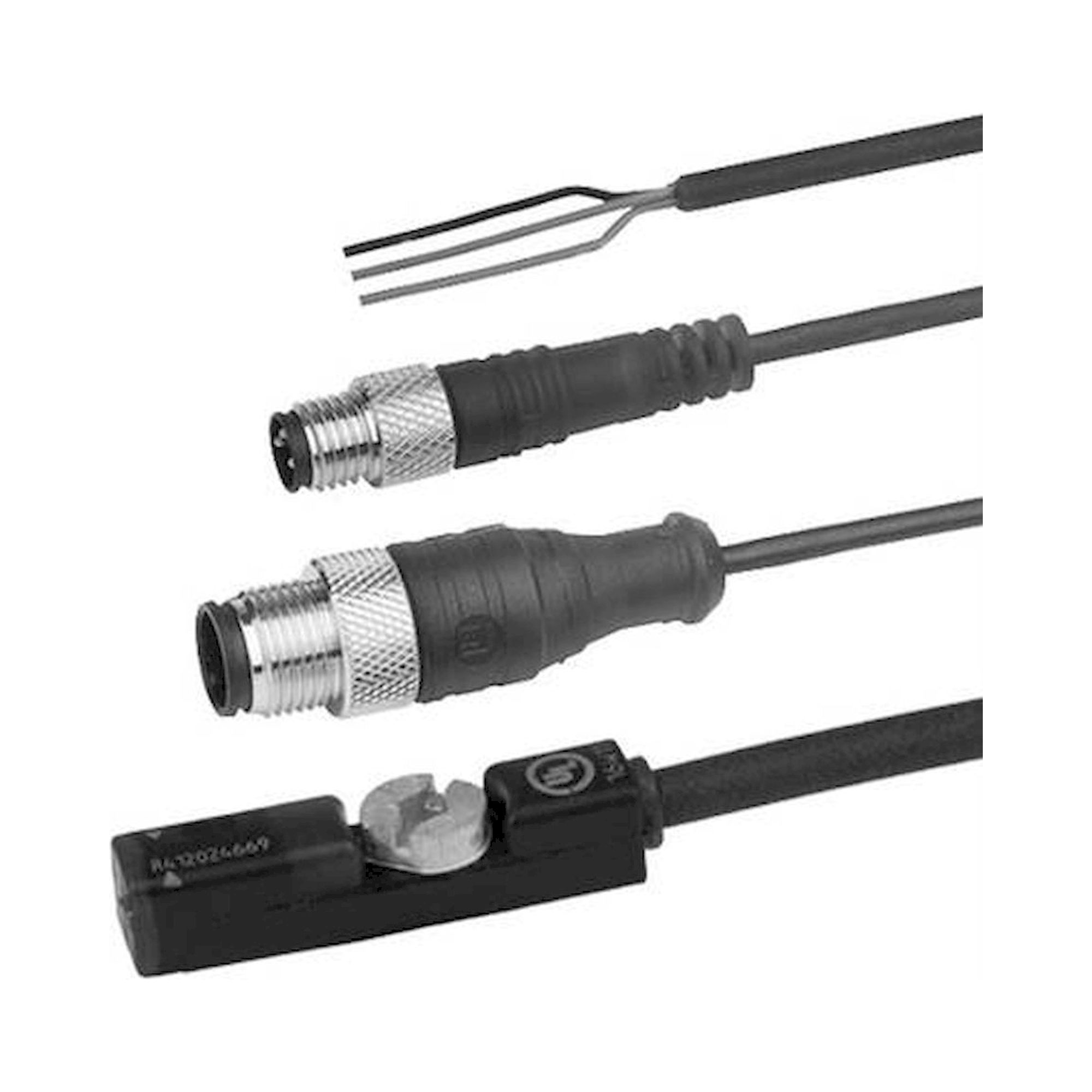

Elektronischer Zylinderschalter PNP ST6-PN-K05U-030, für 6-mm-T-Nut, Kabel 5 m, offene Enden - Aventics R412024011
Der Elektronischer Zylinderschalter PNP ST6-PN-K05U-030 der Aventics-Serie ST6-LT meldet die Kolbenposition von Pneumatikzylindern an die Steuerung, Anschluss Kabel 5 m, offene Enden. Betriebsspannung 10 bis 30 V DC, Schaltstrom bis 0,2 A.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Elektronischer Zylinderschalter PNP ST6-PN-K05U-030 der Aventics-Serie ST6-LT meldet die Kolbenposition von Pneumatikzylindern an die Steuerung, Anschluss Kabel 5 m, offene Enden.
Vorteile
- Passt in die 6-mm-T-Nut, Montage von oben (Drop-in) ohne Zerlegen des Zylinders.
- Bis 1000 Hz Schaltfrequenz für kurze Zykluszeiten.
- LED-Statusanzeige (Gelb) zeigt den Schaltzustand direkt am Zylinder.
- Schutzart IP65, IP67, IP68 für den Einbau im Maschinenraum.
- Temperaturbereich der Umgebung -40 bis 80 °C.
- Hält Stößen von 30 g / 11 ms und Schwingungen von 10 bis 55 Hz, 1 mm stand.
Einsatz
Der Sensor ST6-PN-K05U-030 meldet Kolbenstellungen in Sondermaschinen, Vorrichtungen und Fördertechnik an SPS-Eingänge.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | ST6-PN-K05U-030 |
| Materialnummer | R412024011 |
| Nutbreite | 6 mm T-Nut |
| Kabel | mit Kabel |
| Kontaktart | PNP |
| Betriebsspannung DC | 10 bis 30 V DC |
| Ruhestrom (ohne Last) | < 10 mA |
| Hysterese | ≥ 0,2 mT |
| Zertifikate | RoHS, UL (Underwriters Laboratories), cULus |
| Schutzart | IP65, IP67, IP68 |
| Umgebungstemperatur | -40 bis 80 °C |
| Spannungsabfall U bei Imax | ≤ 2,5 V |
| Schaltstrom DC max | 0,2 A |
| Schaltfrequenz max | 1000 Hz |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Schaltlogik | NO (Schließer) |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | offene Kabelenden |
| Elektrischer Anschluss 2, Anzahl Pole | 3-polig |
| Kurzschlussfestigkeit | kurzschlussfest |
| Stoßfestigkeit | 30 g / 11 ms |
| Schwingungsfestigkeit | 10 bis 55 Hz, 1 mm |
| Kabellänge L | 5 m |
| Werkstoff Gehäuse | Polyurethan |
| Werkstoff Kabelummantelung | Polyurethan |
| Gewicht | 0,06 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | R412024011 |
| Zolltarifnummer | 85365080 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Temperaturbereich | -40-80 °C |
