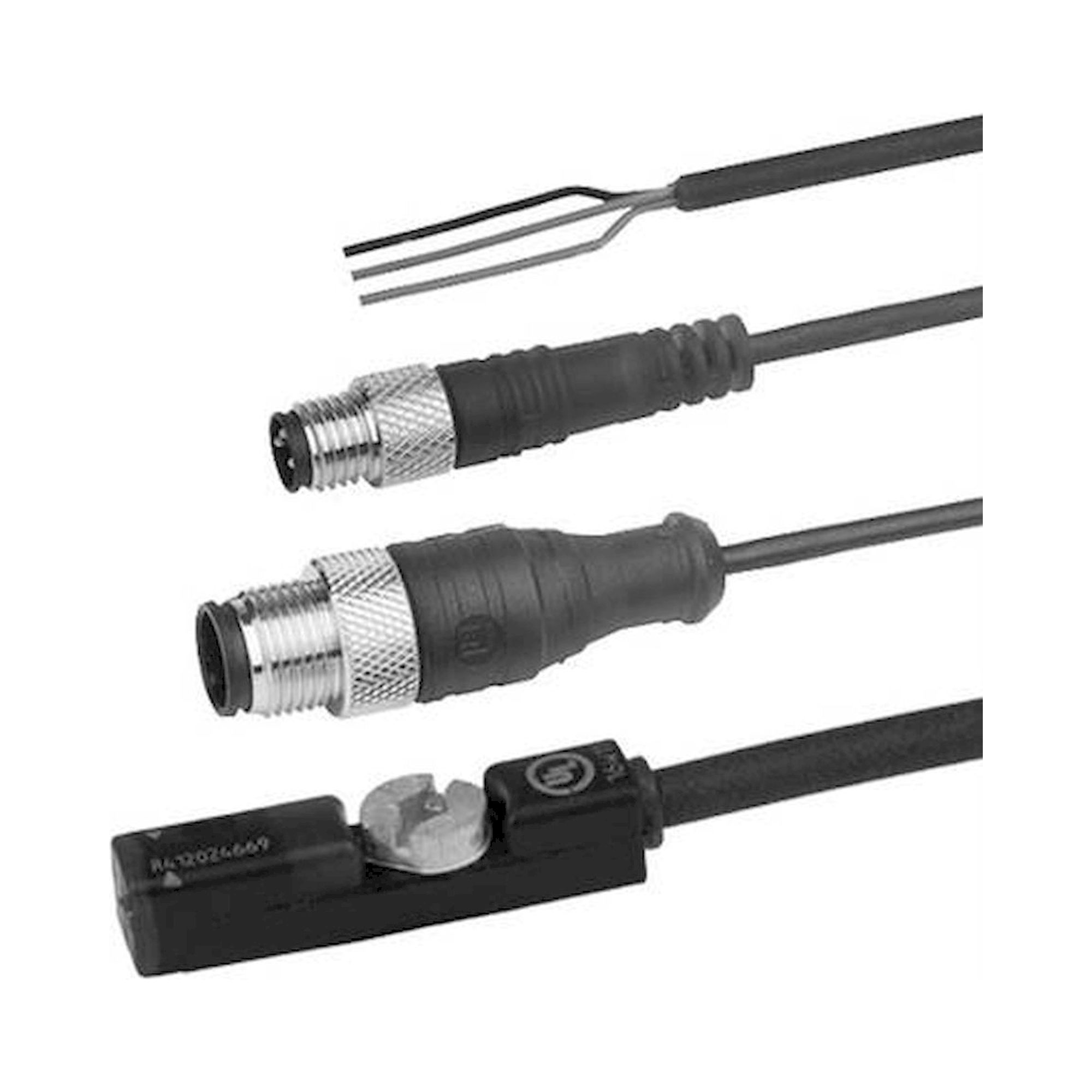

Elektronischer Zylinderschalter PNP ST6-PN-M08T-030, für 6-mm-T-Nut, Stecker M8x1 3-polig, Kabel 0,3 m - Aventics R412024669
Aventics ST6-PN-M08T-030 aus der Serie ST6-LT schaltet beim Erreichen der Kolbenposition, Stecker M8x1 3-polig, Kabel 0,3 m. Betriebsspannung 10 bis 30 V DC, Schaltstrom bis 0,2 A. Einsatz von -40 bis 80 °C bei Schutzart IP65, IP67, IP68.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Aventics ST6-PN-M08T-030 aus der Serie ST6-LT schaltet beim Erreichen der Kolbenposition, Stecker M8x1 3-polig, Kabel 0,3 m.
Vorteile
- Drop-in-Montage: der Sensor wird in die 6-mm-T-Nut eingesetzt und geklemmt.
- Schaltfrequenz bis 1000 Hz, auch für schnelle Taktfolgen.
- Statusanzeige über LED in Gelb.
- Gehäuse in Schutzart IP65, IP67, IP68.
- Für Umgebungstemperaturen von -40 bis 80 °C ausgelegt.
- Mechanisch belastbar: Stoßfestigkeit 30 g / 11 ms, Schwingungsfestigkeit 10 bis 55 Hz, 1 mm.
Einsatz
Eingesetzt wird ST6-PN-M08T-030 zur Positionsabfrage an Zylindern, Greifern und Schwenkantrieben im Maschinenbau.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | ST6-PN-M08T-030 |
| Materialnummer | R412024669 |
| Nutbreite | 6 mm T-Nut |
| Kabel | mit Kabel |
| Kontaktart | PNP |
| Betriebsspannung DC | 10 bis 30 V DC |
| Ruhestrom (ohne Last) | < 10 mA |
| Hysterese | ≥ 0,2 mT |
| Zertifikate | RoHS, UL (Underwriters Laboratories), cULus |
| Schutzart | IP65, IP67, IP68 |
| Umgebungstemperatur | -40 bis 80 °C |
| Spannungsabfall U bei Imax | ≤ 2,5 V |
| Schaltstrom DC max | 0,2 A |
| Schaltfrequenz max | 1000 Hz |
| Schaltpunktgenauigkeit | ±0,1 mT |
| Schaltlogik | NO (Schließer) |
| Statusanzeige LED | Gelb |
| Elektrischer Anschluss 2, Typ | Stecker |
| Elektrischer Anschluss 2, Größe | M8x1 |
| Elektrischer Anschluss 2, Anzahl Pole | 3-polig |
| Kurzschlussfestigkeit | kurzschlussfest |
| Stoßfestigkeit | 30 g / 11 ms |
| Schwingungsfestigkeit | 10 bis 55 Hz, 1 mm |
| Kabellänge L | 0,3 m |
| Werkstoff Gehäuse | Polyamid |
| Gewicht | 0,1 kg |
| Hersteller | Aventics |
| Hersteller-Nr. | R412024669 |
| Zolltarifnummer | 85365080 |
| GPSR Herstellerdaten | AVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Gehäusewerkstoff | Polyamid |
| Temperaturbereich | -40-80 °C |
