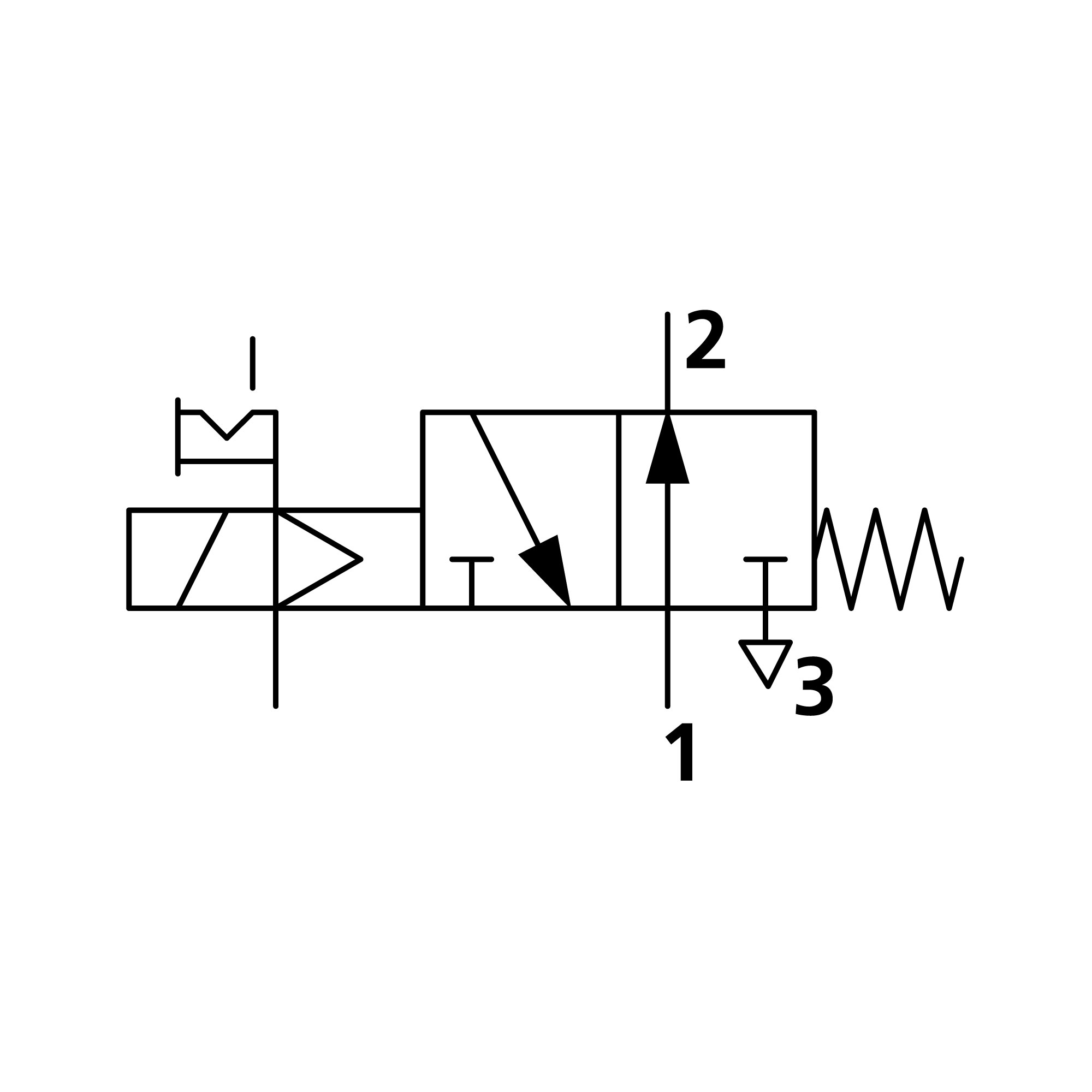

3/2-Wegeventil Reihe 70 elektropneumatisch, monostabil, NO, externe Steuerluft, G 3/8, 24 V AC, Typ 517.32.38.E.NO.24A - Riegler 147221

Das 3/2-Wegeventil Reihe 70, in Grundstellung offen (NO), versorgt Zylinder und Antriebe über Anschluss G 3/8 mit 2150 Nl/min Durchfluss bei 6 bar und Δp 1 bar. Typ 517.32.38.E.NO.24A wird elektrisch mit 24 V AC geschaltet, Spule und Stecker sind dabei. Betriebsdruck -0,99 bis 10 bar.

Vorteile

• Durchfluss 2150 Nl/min bei 6 bar und Δp 1 bar, 1560 Nl/min bei Δp 0,5 bar (DN 13,3 mm)
• Externe Steuerluft 2,5 bis 10 bar, dadurch Betriebsdruck -0,99 bis 10 bar
• Mediumstemperatur -10 bis 60 °C, Umgebungstemperatur -10 bis 50 °C
• Magnetspule 24 V AC, 50/60 Hz und Gerätestecker im Lieferumfang
• Handhilfsbetätigung rastend für Inbetriebnahme und Test
• Druckluftqualität nach ISO 8573-1 Klasse 4.7.3

Einsatz

In NO-Ausführung ist der Durchgang in Ruhestellung offen und wird erst bei Ansteuerung gesperrt, etwa wenn ein Verbraucher im Normalzustand mit Druck versorgt bleiben soll. Typ 517.32.38.E.NO.24A wird je nach Anlage als Muffenventil in die Leitung gesetzt, mit Adapter direkt am Zylinder montiert oder auf Grundplatten und Versorgungsleisten der Reihe 70 in Reihe gebaut.
