3/2-Wegeventil Reihe 70 elektropneumatisch, monostabil, NC, externe Steuerluft, G 1/4, 24 V AC, Typ 517.32.14.E.NC.24A - Riegler 147236

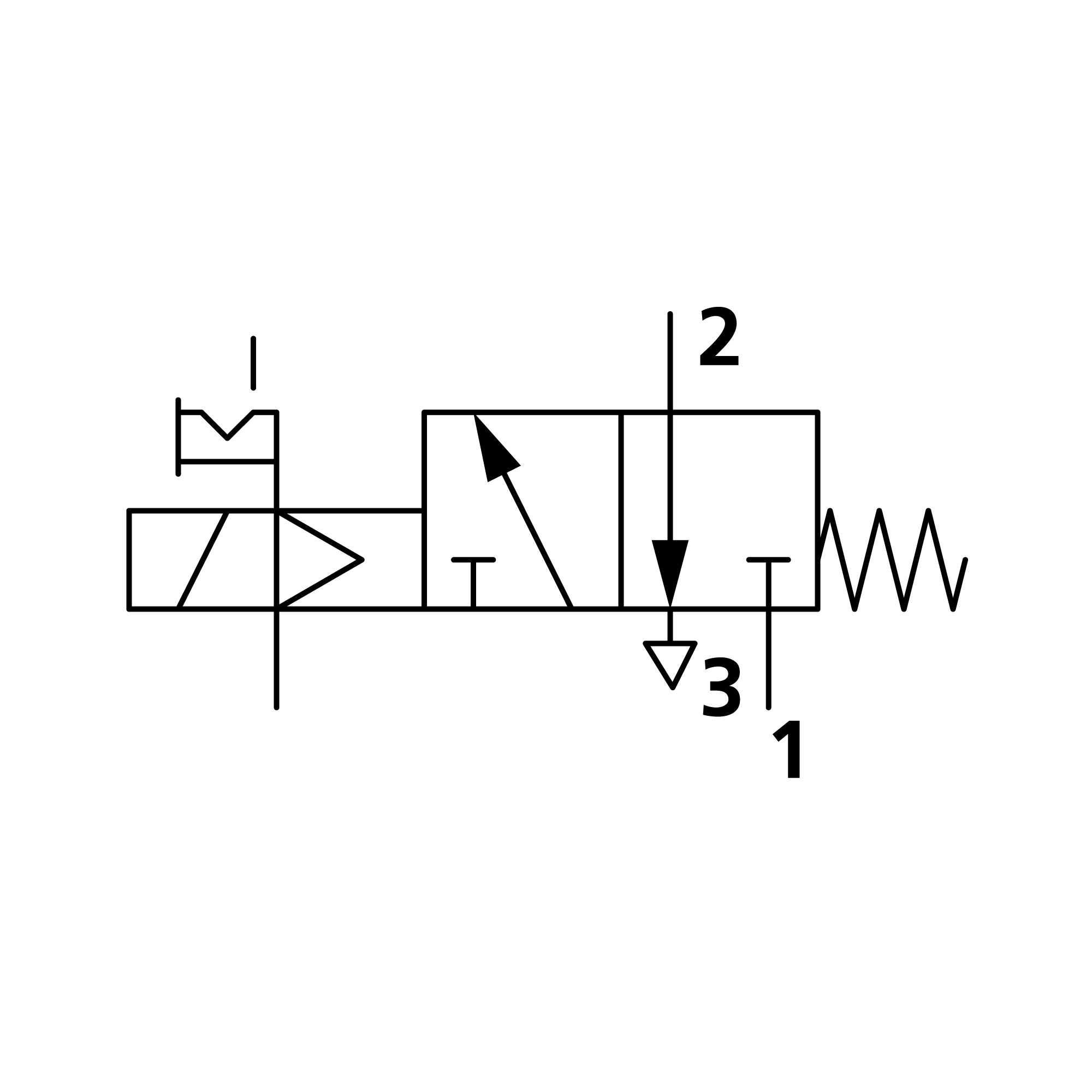

Über Anschluss G 1/4 erreicht das 3/2-Wegeventil Reihe 70 einen Durchfluss von 1100 Nl/min bei 6 bar und Δp 1 bar, Schaltfunktion 3/2 NC. Die Magnetspule für 24 V AC und der Gerätestecker gehören zu Typ 517.32.14.E.NC.24A, Betriebsdruck -0,99 bis 10 bar.

Vorteile

• Durchfluss 1100 Nl/min bei 6 bar und Δp 1 bar, 750 Nl/min bei Δp 0,5 bar (DN 7,5 mm)
• Externe Steuerluft 2,5 bis 10 bar, dadurch Betriebsdruck -0,99 bis 10 bar
• Mediumstemperatur -10 bis 60 °C, Umgebungstemperatur -10 bis 50 °C
• Magnetspule 24 V AC, 50/60 Hz und Gerätestecker im Lieferumfang
• Handhilfsbetätigung rastend für Inbetriebnahme und Test
• Druckluftqualität nach ISO 8573-1 Klasse 4.7.3

Einsatz

In Ruhestellung ist der Durchgang gesperrt, erst das Steuersignal schaltet die Druckluft durch. So steuert das Ventil einfachwirkende Zylinder, Düsen oder nachgeschaltete Ventile. Typ 517.32.14.E.NC.24A wird je nach Anlage als Muffenventil in die Leitung gesetzt, mit Adapter direkt am Zylinder montiert oder auf Grundplatten und Versorgungsleisten der Reihe 70 in Reihe gebaut.
