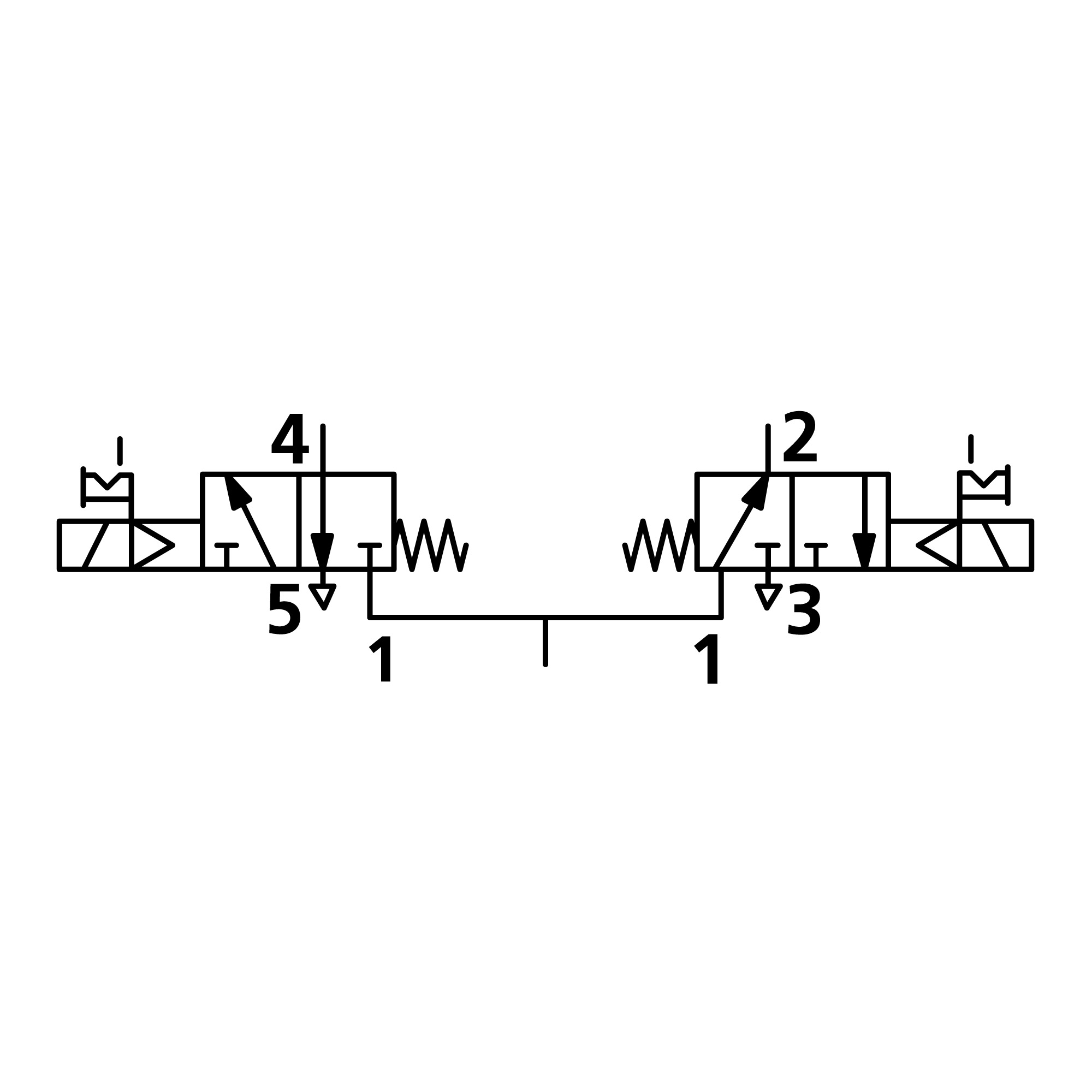

2x3/2-Wegeventil Reihe 70 elektropneumatisch, NC und NO, G 1/4, ohne Spule und Stecker, Typ 7020023300 - Riegler 147146

Das 2x3/2-Wegeventil Reihe 70, je eine Funktion NC und NO, versorgt Zylinder und Antriebe über Anschluss G 1/4 mit 1100 Nl/min Durchfluss bei 6 bar und Δp 1 bar. Typ 7020023300 wird ohne Magnetspule und Gerätestecker geliefert, die Spannung legen Sie mit der Spule fest. Betriebsdruck 2,5 bis 10 bar.

Vorteile

• Durchfluss 1100 Nl/min bei 6 bar und Δp 1 bar, 750 Nl/min bei Δp 0,5 bar (DN 7,5 mm)
• Betriebsdruck 2,5 bis 10 bar
• Mediumstemperatur -10 bis 60 °C, Umgebungstemperatur -10 bis 60 °C
• Handhilfsbetätigung rastend für Inbetriebnahme und Test
• Druckluftqualität nach ISO 8573-1 Klasse 4.7.3

Einsatz

Das Doppelventil vereint zwei 3/2-Funktionen auf der Fläche eines Einzelventils und spart so Platz im Schaltschrank oder auf der Maschine. Typ 7020023300 wird je nach Anlage als Muffenventil in die Leitung gesetzt, mit Adapter direkt am Zylinder montiert oder auf Grundplatten und Versorgungsleisten der Reihe 70 in Reihe gebaut.
