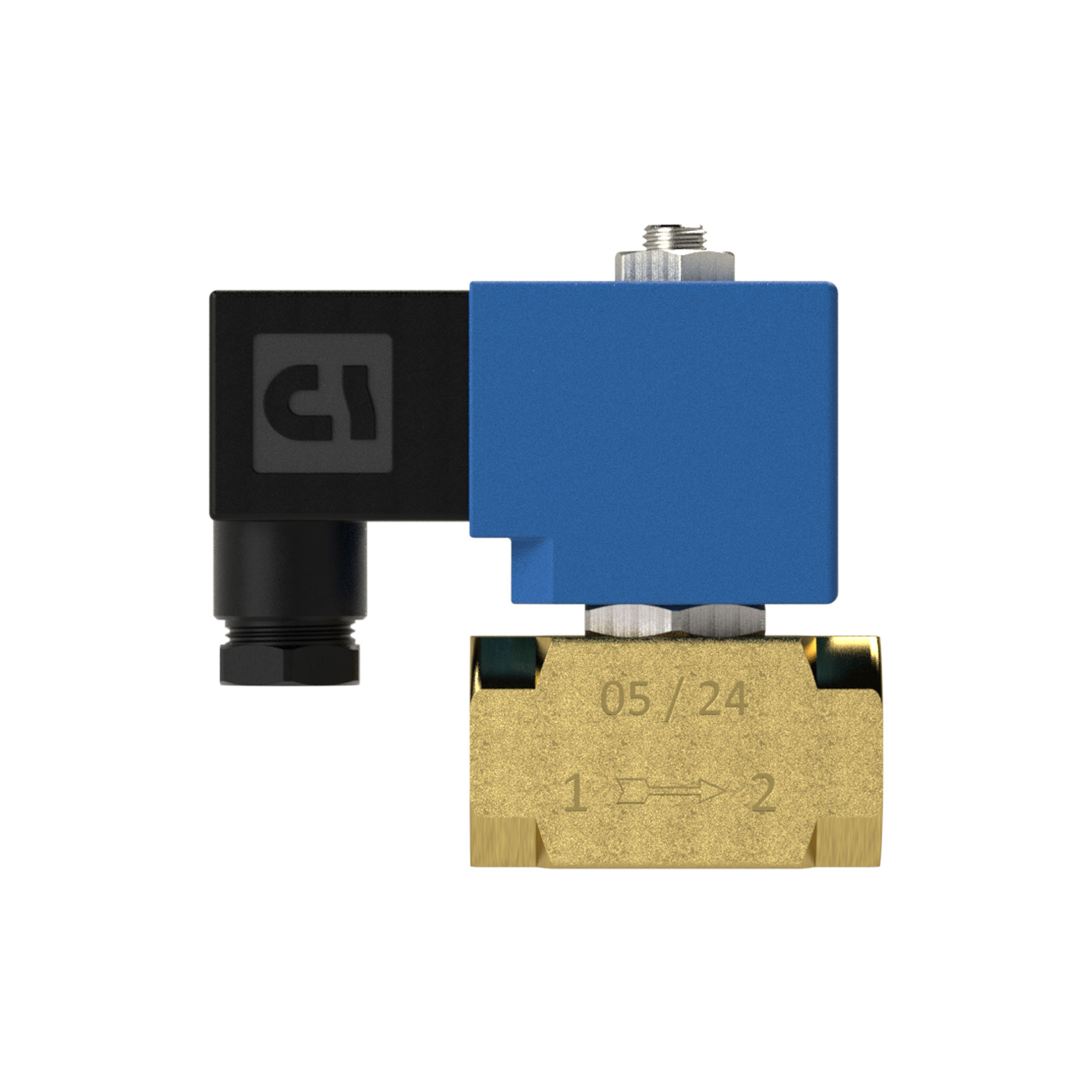

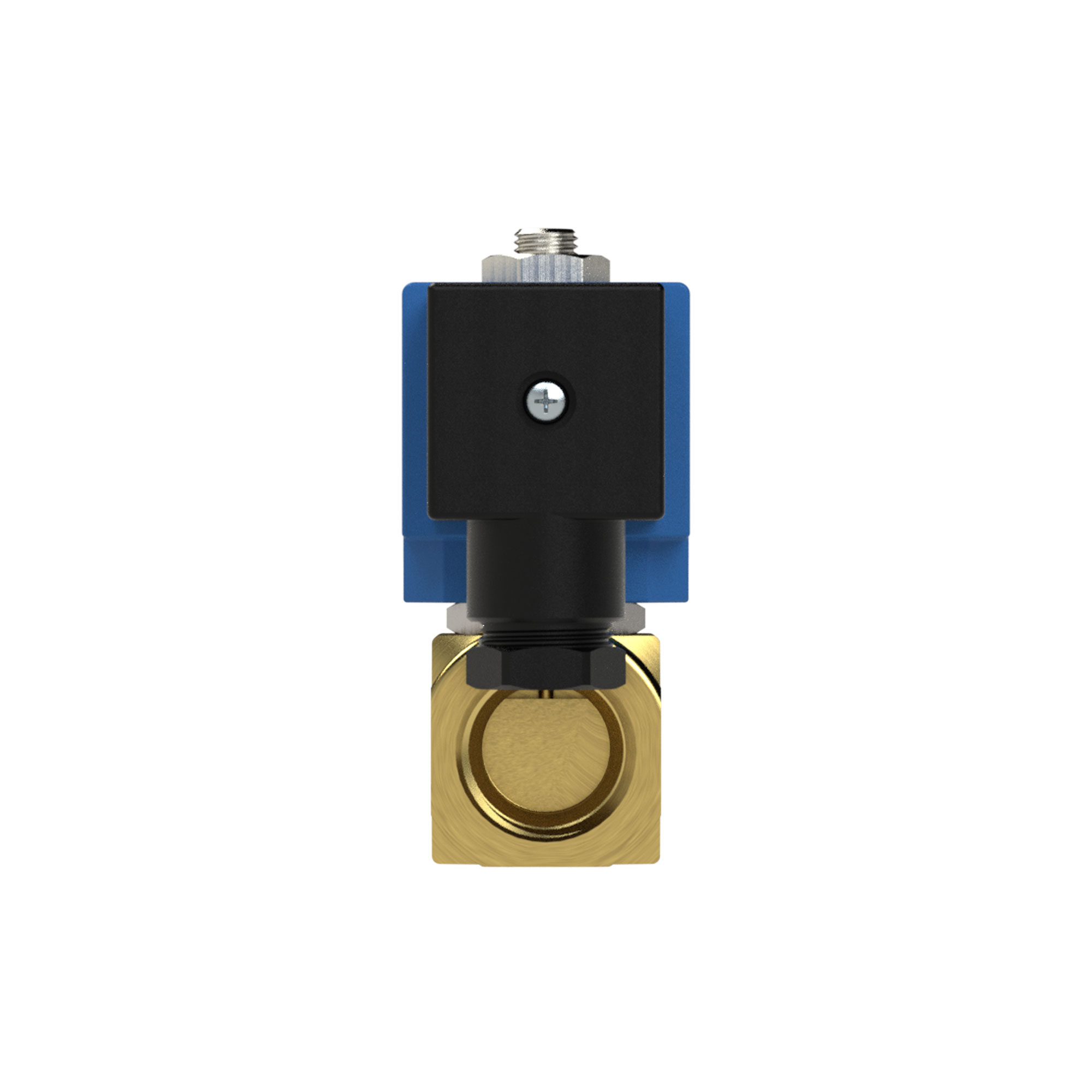

2/2-Wege-MV., MS, NO, direktg., 230 V, G 1/2, PN 0-10 bar, NBR - Riegler 148564

2/2-Wege-Magnetventil, Messing, NO, direktgesteuert, 230 V, 50 Hz, Mediumstemperatur -10 °C - 80 °C, G 1/2, PN 0 - 10 bar, NBR Die Standardbaureihe in den Ausführungen- direktgesteuert- vorgesteuertGerätesteckdose nach ISO 4400Mediumstemperatur max. 80 °C

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1
• Zolltarifnummer: 84812090
• Ursprungsland: TR

Über Magnetventile

Magnetventile schalten einen Medienstrom elektrisch, ohne dass an der Leitung von Hand eingegriffen werden muss. Die Baureihe deckt Nennweiten von DN 1 bis DN 66 und Betriebsdrücke bis 50 bar ab, die Anschlüsse reichen von G 1/8 bis G 2. Einzelne Ausführungen arbeiten ab -1 bar und sind damit auch für Vakuum geeignet.

Worauf es bei der Auswahl ankommt

• Funktion: stromlos geschlossen (NC), stromlos offen (NO) oder beliebige Durchflussrichtung (BEL). Entscheidend ist, welchen Zustand die Anlage bei Spannungsausfall einnehmen soll.
• Spannung: 12 V DC, 24 V DC, 24 V AC, 110 V AC und 230 V AC sowie Ausführungen für 24 V AC/DC und 230 V AC/DC. Sie richtet sich nach der vorhandenen Steuerung.
• Dichtmaterial NBR, FKM, FPM, EPDM, PTFE oder FFKM: der Werkstoff muss zum Medium passen und zur Mediumstemperatur, die je nach Ausführung zwischen -30 und 160 °C liegt.
• Gehäusewerkstoff: Messing, Aluminium, Polyamid, glasfaserverstärktes Polyamid, Polypropylen oder Edelstahl 1.4301, 1.4401 und 1.4581. Edelstahl kommt bei korrosiven Medien und hohen Reinigungsanforderungen in Betracht.
• Nennweite DN 1 bis 66 mm und Betriebsdruck: die Obergrenzen liegen zwischen 1 und 50 bar, die Nennweite bestimmt den erreichbaren Durchfluss.

Typische Einsatzbereiche

• Absperren und Freigeben von Druckluft in Maschinen und Anlagen
• Abreinigung von Gewebefiltern in Staubfilteranlagen über Impulsmembranventile
• Schaltaufgaben in Kühl- und Heizwasserkreisen
• Dosier- und Abfüllstationen mit dünnflüssigen, neutralen Medien
• Vakuumanwendungen mit Betriebsdrücken ab -1 bar

Die Gewinde sind nach DIN EN ISO 228-1 oder ISO 7-1 ausgeführt. Die Schutzart IP 65 bzw. IP 67 wird bei korrekt montierter Gerätesteckdose erreicht.
