Airtec NXDA 63/20. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 20mm

Name: Airtec NXDA 63/20. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 20mm
Brand: Airtec
SKU: FL-NXDA-63/20
Price: 195.017201 EUR
Availability: InStock

195,02 € 163,88 €

exkl. Versandkosten

Artikel

FL-NXDA-63/20

Hersteller-Nr.

NXDA 63/20

Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 20mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 63/20. Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 20mm
195,02 € 163,88 €
exkl. Versandkosten

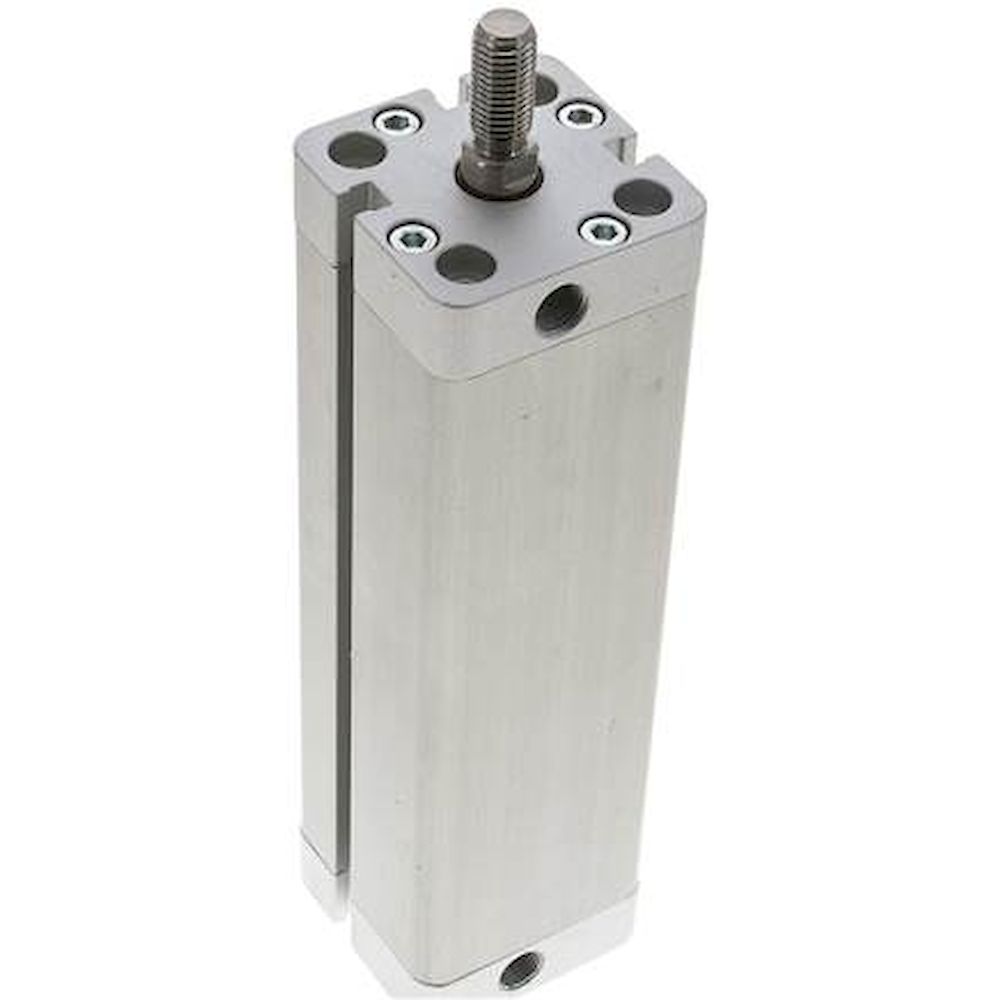

Airtec NXD 32/130-AG. Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 130mm
104,29 € 87,64 €
exkl. Versandkosten

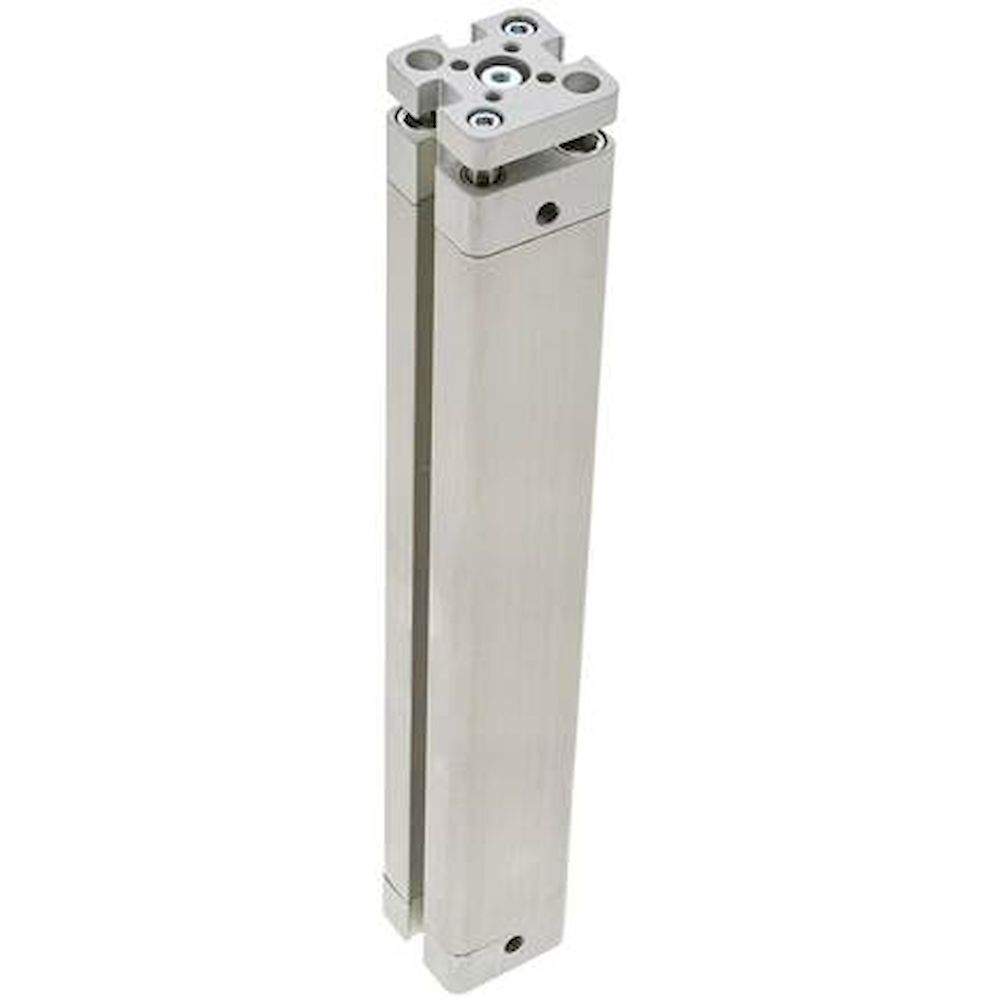

Airtec NXDA 16/160. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 160mm
110,60 € 92,94 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	63
Hub [mm]	20
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/8"

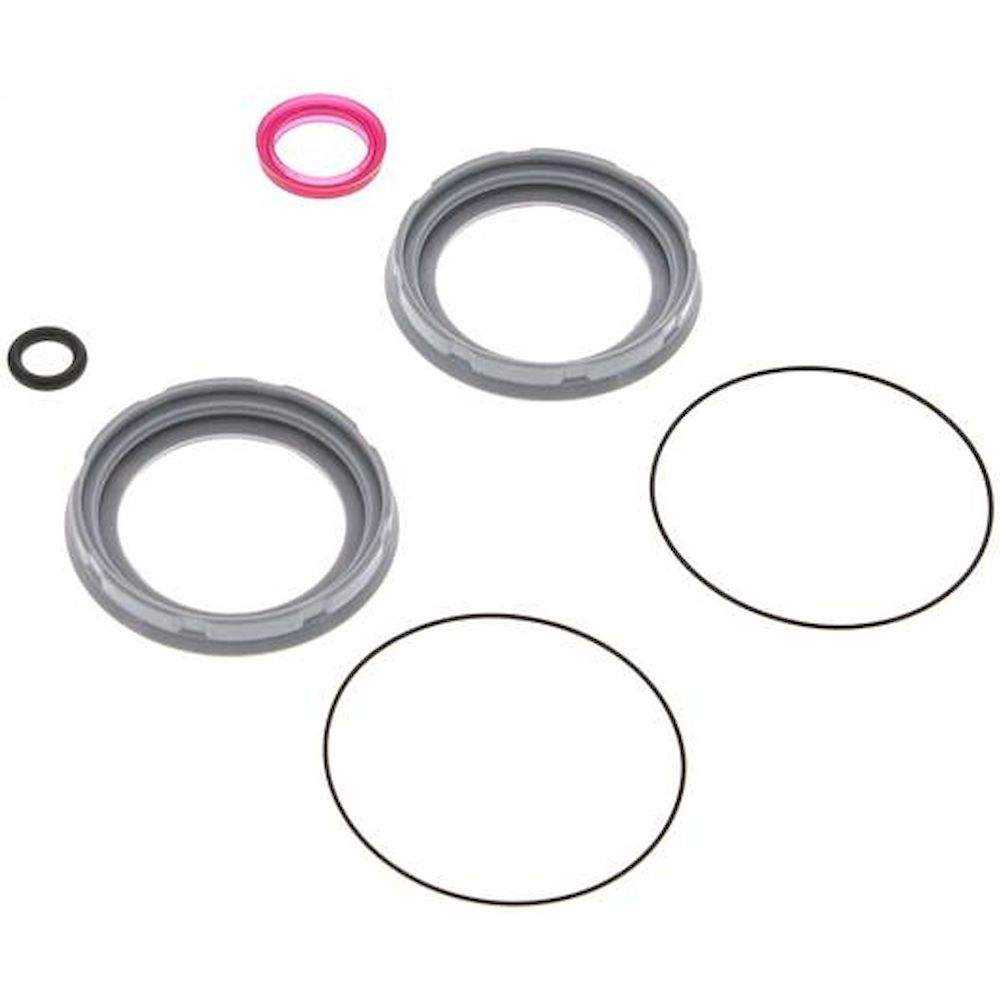

Reparatursätze	NXD 63 REP
A [mm]	80
B [mm]	16
C [mm]	8
D [mm]	8,5
E	M 10
F [mm]	13,5
G [mm]	22
H [mm]	10
I	M 6
J [mm]	50,0
K [mm]	6
L [mm]	0
N [mm]	8,0
O [mm]	14,25
P [mm]	62
R [mm]	50
S [mm]	35,4
T [mm]	13
U [mm]	8,5
W [mm]	7,5
X [mm]	2,5
Y [mm]	12
Z [mm]	7,5
