Airtec NXDA 100/90. Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 90mm

Name: Airtec NXDA 100/90. Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 90mm
Brand: Airtec
SKU: FL-NXDA-100/90
Price: 419.153701 EUR
Availability: InStock

419,15 € 352,23 €

exkl. Versandkosten

Artikel

FL-NXDA-100/90

Hersteller-Nr.

NXDA 100/90

Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 90mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NXDA 100/90. Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 90mm
419,15 € 352,23 €
exkl. Versandkosten

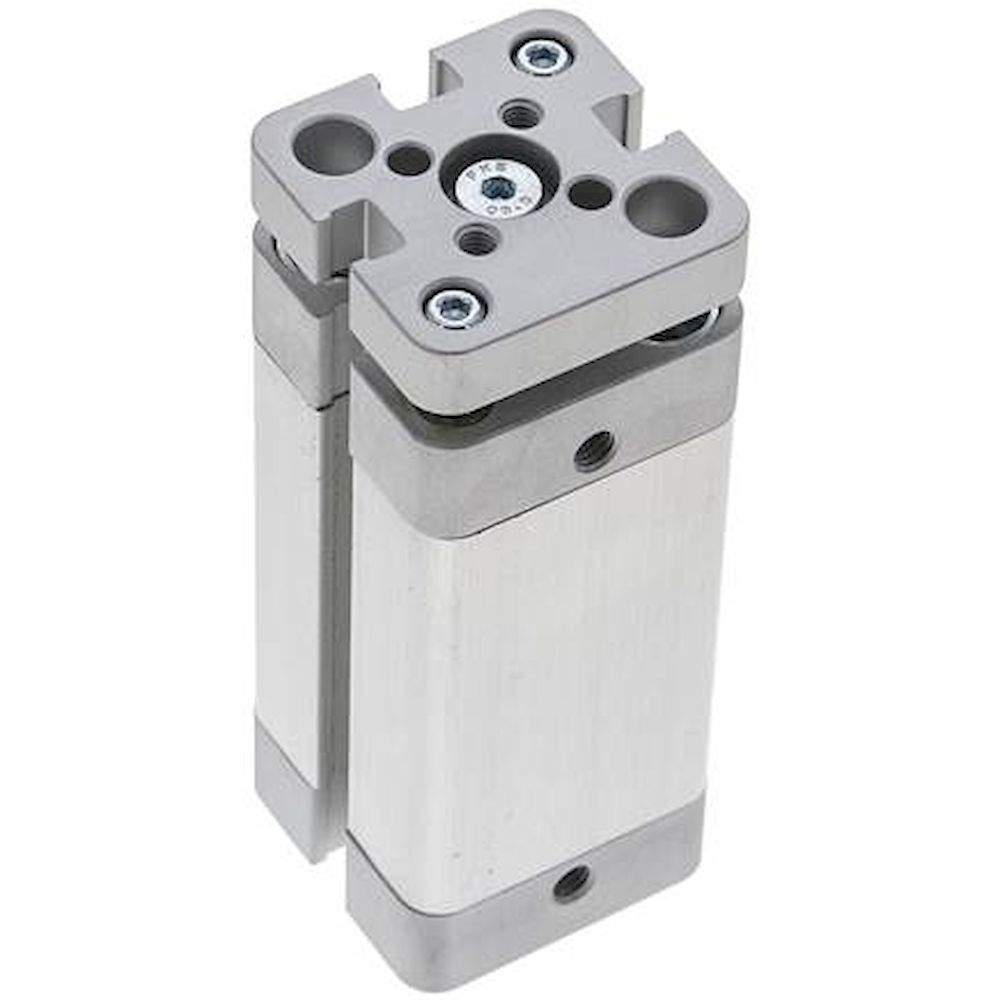

Airtec NXDA 20/40. Kompaktzylinder, doppeltwirkend, Kolben 20mm, Hub 40mm
89,05 € 74,83 €
exkl. Versandkosten

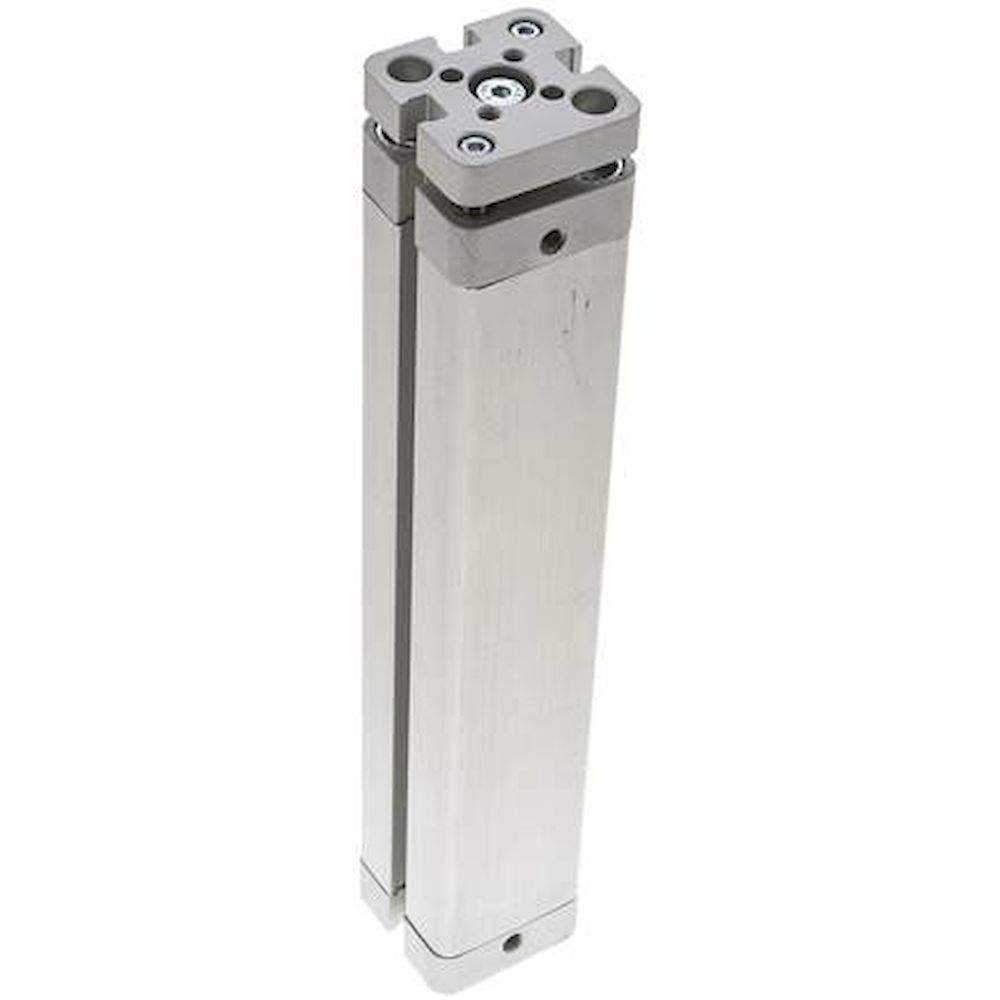

Airtec NXDA 20/160. Kompaktzylinder, doppeltwirkend, Kolben 20mm, Hub 160mm
121,87 € 102,41 €
exkl. Versandkosten

Details

Information

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:

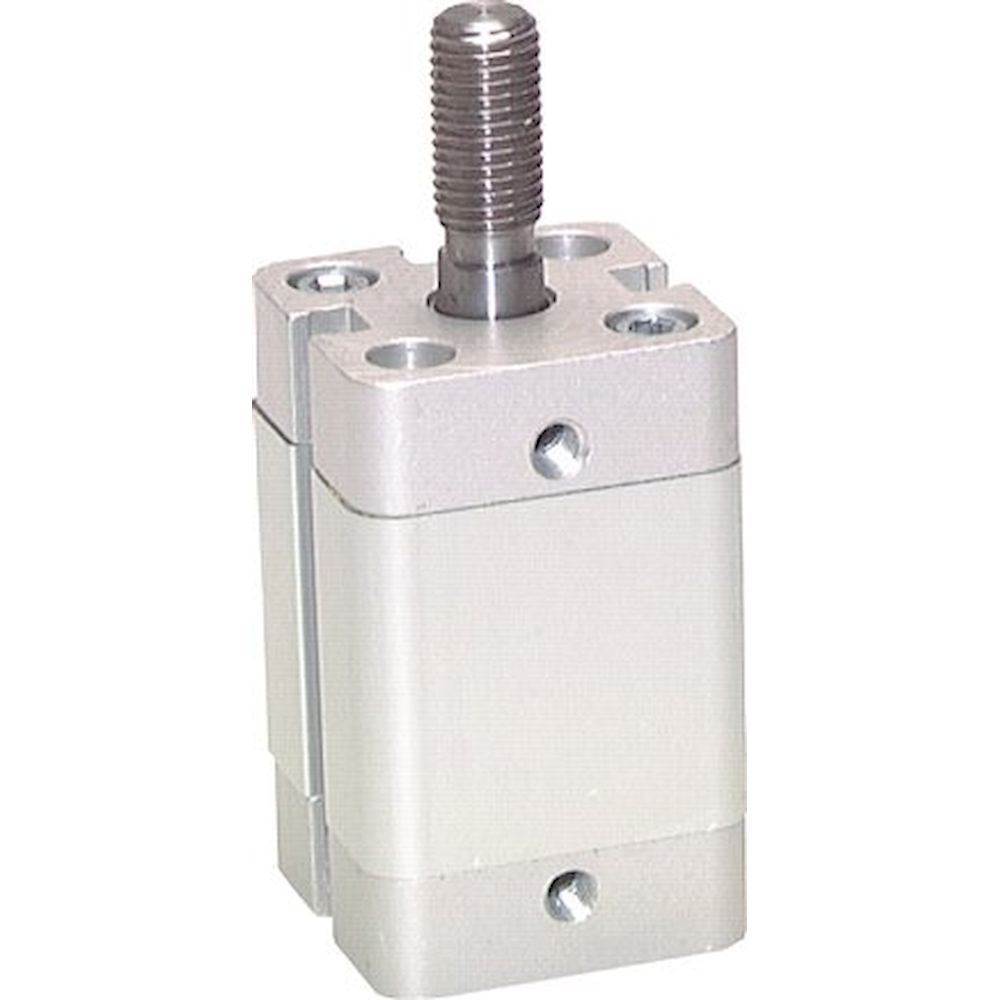

Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	100
Hub [mm]	90
Ausführung	verdrehgesicherte Kolbenstange
M (Durckluftanschluss)	G 1/4"
Reparatursätze	NXD 100 REP
A [mm]	124
B [mm]	25
C [mm]	8
D [mm]	8,5
E	M 10
F [mm]	13,5
G [mm]	30
H [mm]	14
I	M 10
J [mm]	66,5
K [mm]	10
L [mm]	0
N [mm]	10,5
O [mm]	19,25
P [mm]	103
R [mm]	80
S [mm]	56,6
T [mm]	22
U [mm]	8,5
W [mm]	10,0
X [mm]	3,0
Y [mm]	14
Z [mm]	10,0
